Ajouter du stockage avec Huawei : Guide complet d’installation ESS et Backup
Si vous cherchez à intégrer un système de stockage à votre installation photovoltaïque, Huawei propose une solution complète et performante. Voici un guide pas à pas pour installer le système ESS (Energy Storage System) avec une batterie Huawei LUNA2000 et, si nécessaire, une Backup Box pour garantir l’alimentation en cas de coupure.
Matériel nécessaire
Pour cette installation, vous aurez besoin des équipements suivants :
- Onduleur de chaîne Huawei SUN2000
- Modèle L1 (monophasé) ou M1 (triphasé).
- Compteur Smart Power Sensor.
- Kit batterie Huawei LUNA2000.
- Backup Box Huawei (facultatif).
- Câbles et accessoires :
- Câble de liaison DC entre la batterie et l’onduleur.
- Fil de terre.
- Câble de communication entre la batterie et l’onduleur.
- Application FusionSolar (compte client requis).
Documentation utile :

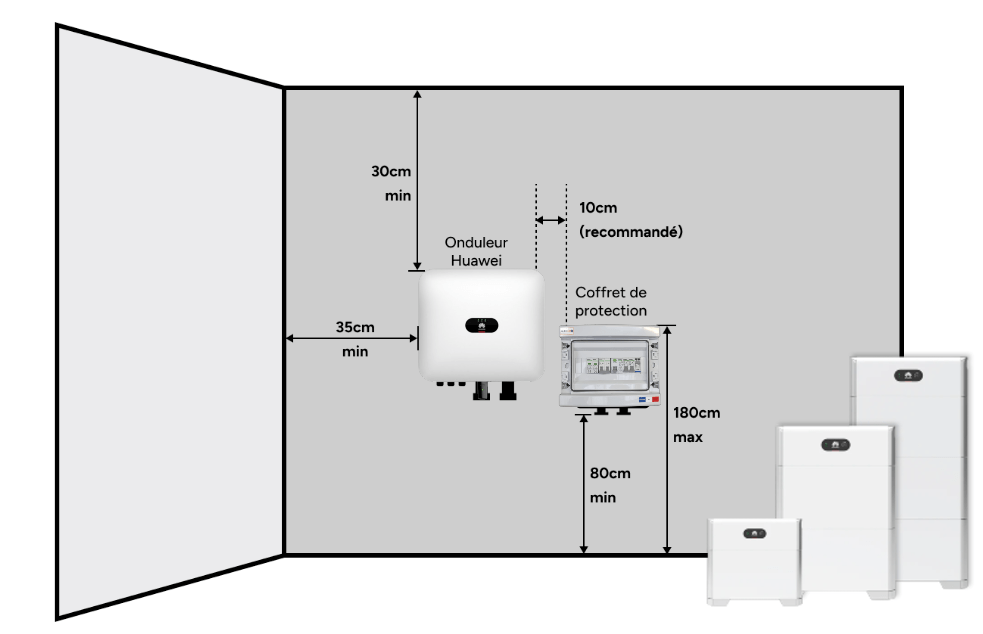

Environnement d’installation
Avant de commencer, consultez les préconisations complètes sur l’emplacement d’installation dans le manuel (page 12). Assurez-vous que votre site respecte les recommandations, notamment en termes de ventilation, d’éloignement des sources de chaleur et de protection contre les intempéries.

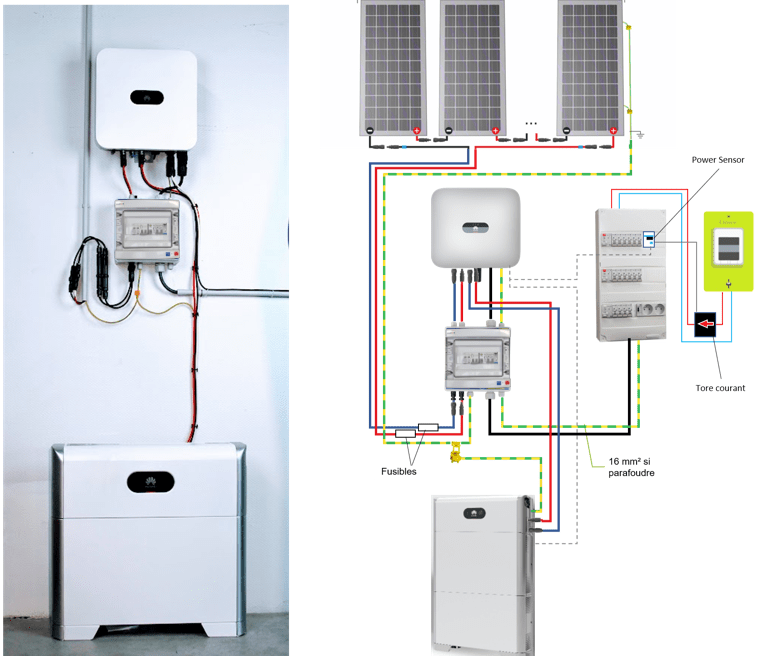

Vue générale de l’installation ESS
Le système ESS de Huawei comprend plusieurs composants qui doivent être connectés de manière précise. Voici les étapes principales :

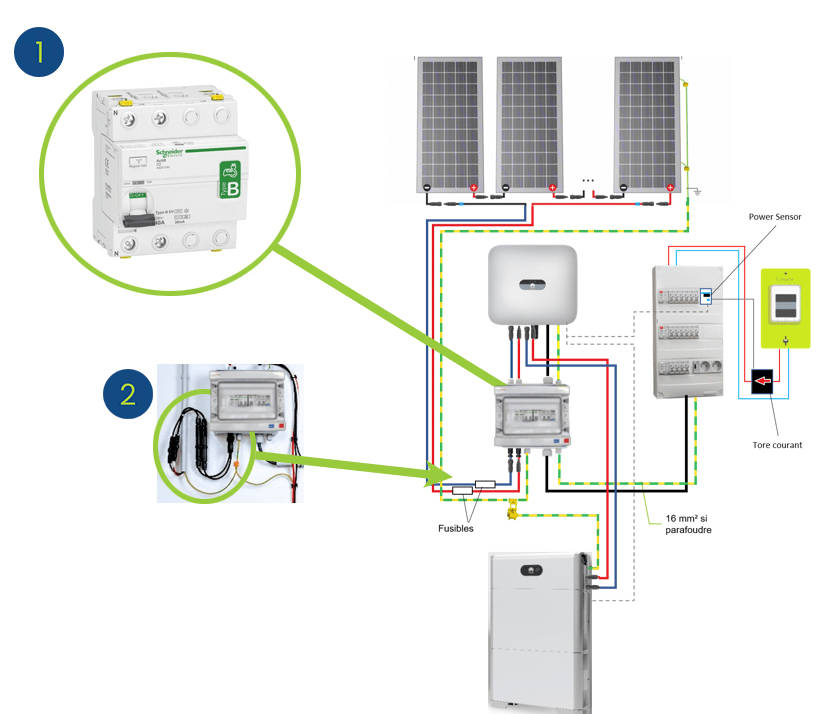

Remplacement de l’interrupteur différentiel
- Remplacez l’interrupteur différentiel côté AC par un modèle type B fourni avec le kit.
- Installez les fusibles sur chaque câble DC arrivant des panneaux solaires.

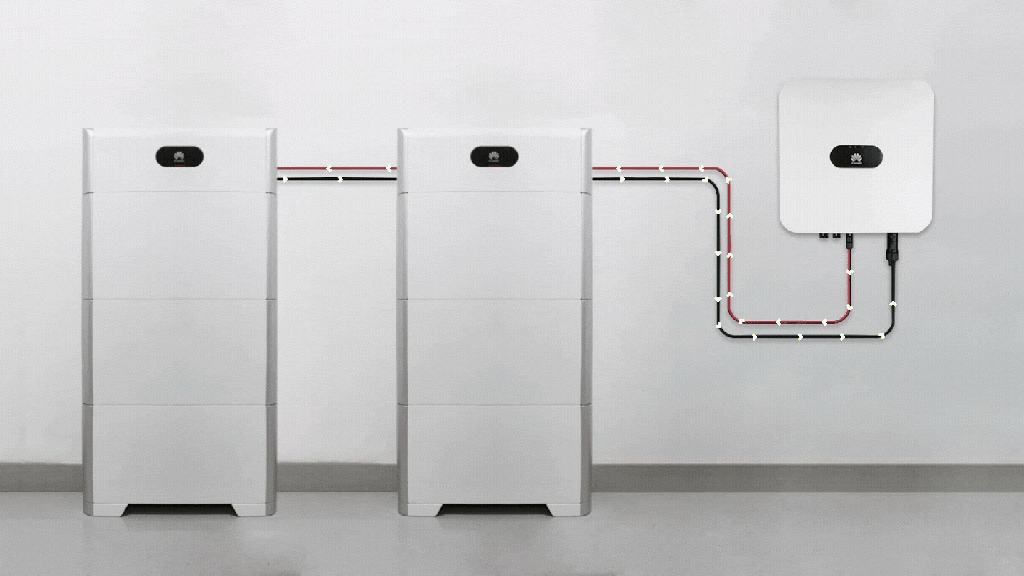

Installation de la batterie Huawei LUNA2000
- Suivez la notice et le gabarit de pose inclus dans le kit.
- Les câbles DC+ et DC- sont pré-montés avec des connecteurs MC4 sertis, facilitant le raccordement.
- Une vidéo de montage officielle est disponible pour vous guider pas à pas.

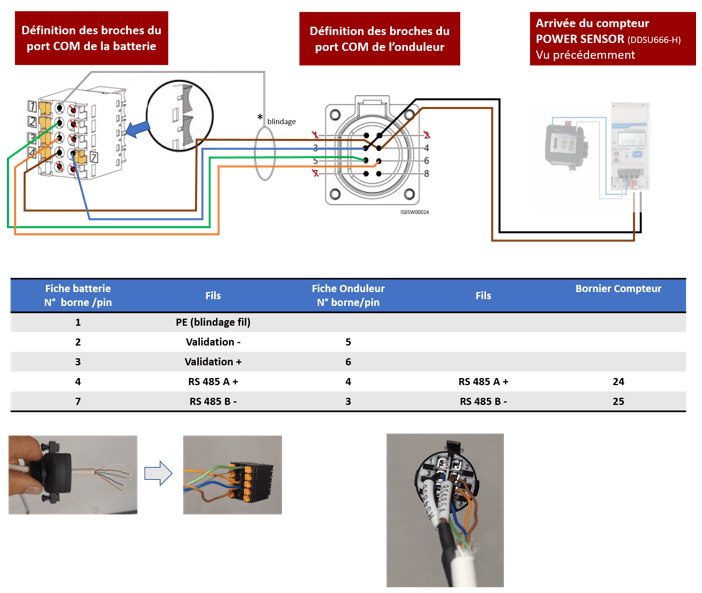

Raccordement de la communication (COM)
- Le câble de liaison entre le Smart Power Sensor et l’onduleur est fourni (10 m).
- Le câble COM entre la batterie et l’onduleur (5 m) contient 4 paires torsadées. Déliez les paires si nécessaire et coupez les fils blancs.
- Connectez la tresse de blindage à la terre uniquement côté batterie.

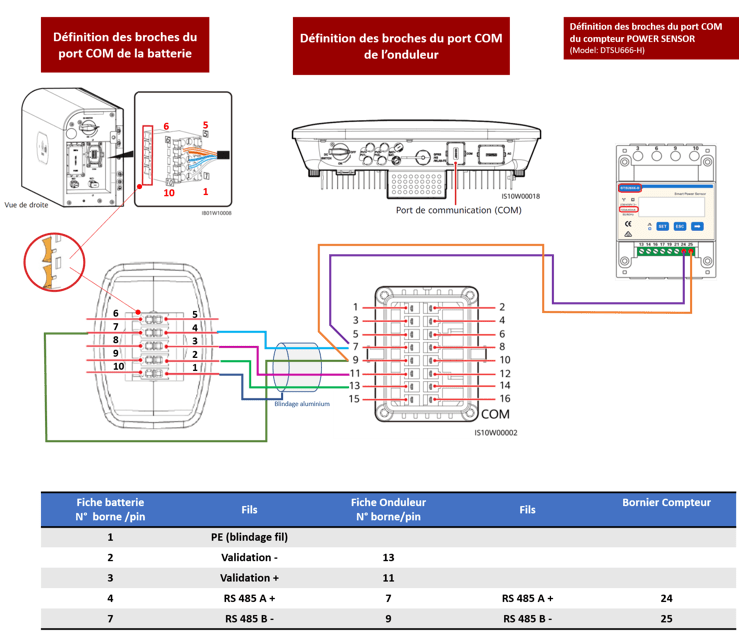

Raccordement à un onduleur triphasé ou monophasé
- Consultez les schémas précis dans le guide rapide pour des différences selon le type d’onduleur.
Installation de la Backup Box (facultatif)
La Backup Box permet de maintenir l’alimentation des appareils critiques en cas de coupure de réseau. Voici les principales étapes :

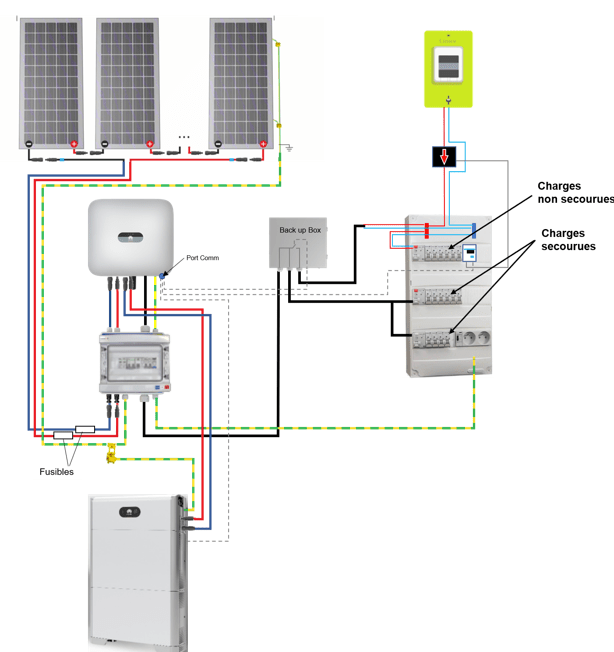

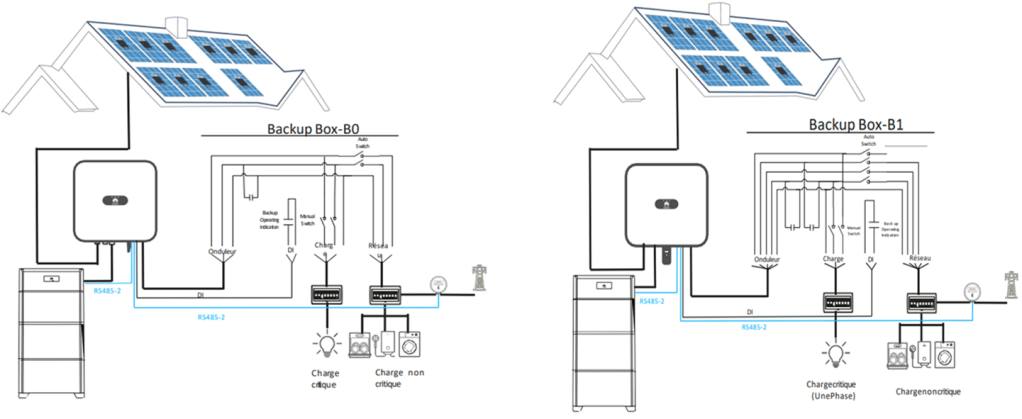

Schéma de principe de raccordement de la Backup Box
Suivez les schémas de raccordement monophasé et triphasé disponibles dans la documentation.
Raccordement COM de la Backup Box
Connectez les câbles de communication entre la Backup Box et l’onduleur. Le guide rapide fournit les détails de branchement pour chaque configuration.

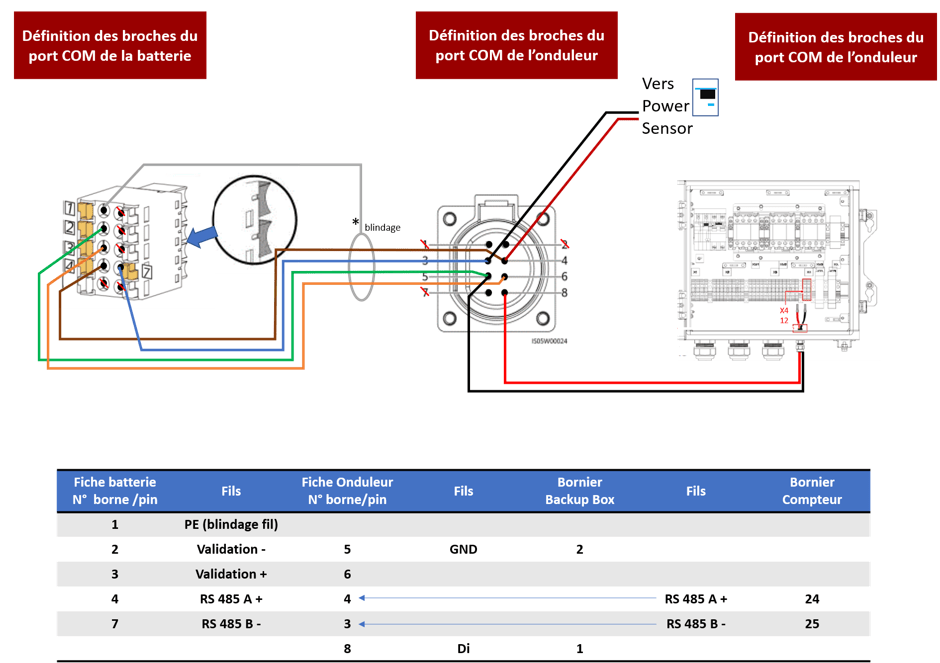

Raccordement de la COM de la Backup Box sur l’onduleur monophasé

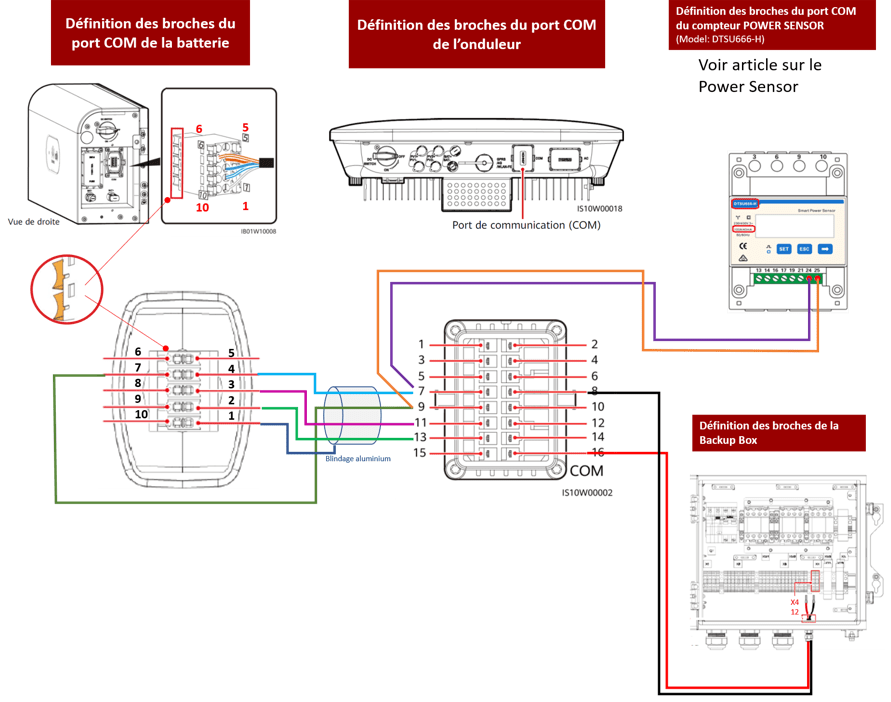

Raccordement de la COM de la Backup Box sur l’onduleur triphasé
Mise en service
- Configuration via l’application FusionSolar
- Créez un compte client ou connectez-vous.
- Scannez les codes QR de vos équipements pour les enregistrer dans l’application.
- Effectuez la configuration initiale et vérifiez que tous les appareils sont correctement reconnus.
- Tests de fonctionnement
- Testez les différents modes (charge, décharge, secours si applicable).
- Contrôlez les courbes de production et de stockage dans l’application.
Conseils supplémentaires
- Consultez les guides rapides pour chaque élément si vous rencontrez des difficultés.
- Si vous installez une Backup Box, veillez à respecter scrupuleusement les recommandations du fabricant pour assurer la sécurité.
Avec ce guide, vous disposez des éléments essentiels pour ajouter un système de stockage performant à votre installation photovoltaïque avec les solutions Huawei. Bonne installation !
