⚙️ Introduction : un réseau au cœur de la vie moderne
L’architecture des réseaux de distribution électrique est la colonne vertébrale 🧠 de notre société connectée. En France 🇫🇷, elle se distingue par sa fiabilité remarquable : les ingénieurs et techniciens de RTE, ENEDIS et EDF veillent jour et nuit 🌙 à l’équilibre entre production et consommation.
👉 L’électricité ne se stocke pas : chaque instant, la production doit s’adapter à la demande, un ballet technologique orchestré depuis les centres de dispatching.
⚡ La composition d’un réseau électrique
Un réseau de distribution se compose d’une série d’étapes successives, formant une véritable chaîne énergétique 🔗 :
1️⃣ Centrale de production – le point de départ, où l’énergie est créée.
2️⃣ Poste élévateur de tension – on augmente la tension pour le transport longue distance.
3️⃣ Lignes HTB (Haute Tension B) – de puissants pylônes acheminent l’énergie sur des centaines de kilomètres.
4️⃣ Postes abaisseurs – la tension est réduite progressivement.
5️⃣ Lignes HTA (Haute Tension A) – distribution régionale vers les zones industrielles et urbaines.
6️⃣ Postes de distribution – le courant devient basse tension (BT) pour nos usages domestiques 🏡.
💡 Chaque maillon assure une adaptation de la tension, évitant les pertes et garantissant la sécurité du réseau.
⚡ Les domaines de tension : la hiérarchie des volts
Selon la norme NF C18-510, on distingue :
- HTB (> 50 000 V) : transport international 🌍
- HTA (1 000 V < U ≤ 50 000 V) : industries lourdes, distribution locale 🏭
- BT (50 V < U ≤ 1 000 V) : usage domestique, commerces, bâtiments publics 🏠
- TBT (< 50 V) : outils portatifs, électronique 💻
⚙️ Ces niveaux garantissent que chaque utilisateur reçoit une tension adaptée à ses besoins tout en assurant la sécurité du système.
🌐 Transport de l’énergie : les lignes aériennes et souterraines

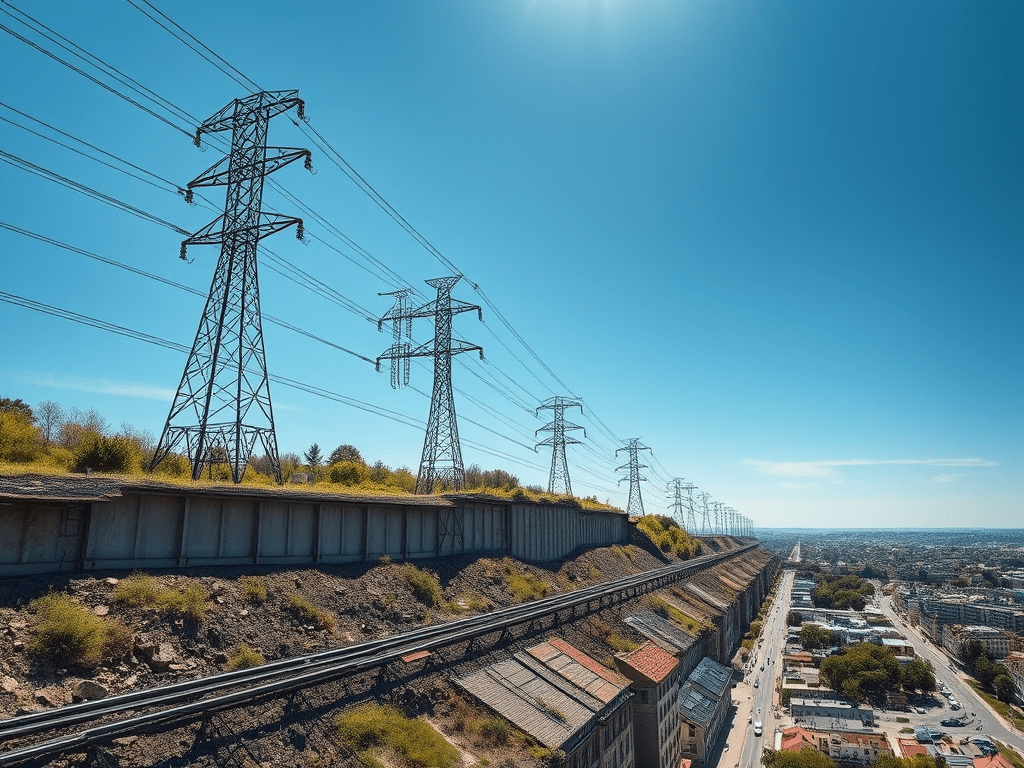

🏗️ Les lignes aériennes
Elles dominent le paysage rural, suspendues à de majestueux pylônes d’acier. Trois conducteurs (ou plus) assurent la transmission du courant triphasé.
⚡ Un câble de garde au sommet protège l’installation contre la foudre.
📏 Hauteur minimale :
- 8 mètres pour les lignes HTA,
- 6 mètres pour les lignes BT.
🌍 Les lignes souterraines
Discrètes et protégées, elles serpentent sous nos villes 🏙️. Plus coûteuses mais plus fiables face aux intempéries 🌧️, elles assurent un transport silencieux et invisible.
Les câbles sont torsadés, souvent en aluminium, et respectent des normes strictes (NF C 33-226).
🔁 Les structures de réseau : la circulation de l’énergie
Trois grandes architectures déterminent la continuité de service 🧩 :
1. 🌾 La dérivation simple (ou antenne)
Structure la plus économique 💰, utilisée dans les zones rurales.
- ✅ Avantage : coût faible
- ❌ Inconvénient : une panne coupe tout le réseau relié
2. 🔄 La boucle ouverte (ou coupure d’artère)
Les points de distribution peuvent être alimentés par deux côtés : en cas de défaillance, on isole la zone et rétablit la connexion ailleurs.
- ✅ Avantage : bonne continuité d’alimentation
- ❌ Inconvénient : maintenance plus longue et coûteuse
3. 💫 La double dérivation
Système hautement fiable, équipé d’un PASA (Permutateur Automatique de Source d’Alimentation) 🧠 qui commute automatiquement en cas de défaut.
- ✅ Avantage : disponibilité maximale
- ❌ Inconvénient : coût élevé du matériel
🏭 Les postes de distribution : le cœur du réseau local
Les postes de livraison HT/BT transforment la haute tension (20 000 V) en 400/230 V utilisable par les entreprises ou les foyers.
Leur structure varie selon le type de réseau (antenne, boucle, double dérivation).
🔌 Le transformateur triphasé joue ici un rôle central : il abaisse la tension tout en préservant la puissance.
Des fusibles HTA assurent la protection du circuit lorsque le courant ne dépasse pas 45 A.
🌱 Vers l’avenir : réseaux intelligents et énergies renouvelables
Les smart grids et les câbles HVDC (courant continu haute tension) ouvrent une nouvelle ère énergétique 🔋 :
- Moins de pertes sur de longues distances (jusqu’à 800 000 V !)
- Meilleure intégration des énergies renouvelables 🌞🌬️
- Interconnexion avec les réseaux européens 🇪🇺
🧭 Conclusion
L’architecture des réseaux de distribution électrique est un chef-d’œuvre d’ingénierie humaine 🏗️, où chaque volt, chaque câble, chaque interrupteur joue un rôle crucial.
Du barrage hydroélectrique aux lampes de nos maisons 💡, c’est tout un univers de science, de rigueur et d’innovation qui s’orchestre dans l’ombre pour illuminer nos vies ✨.
