Cet article vous guide pas à pas dans le montage d’un connecteur MC4, essentiel pour connecter vos câbles solaires DC aux panneaux photovoltaïques.

Pourquoi utiliser des connecteurs MC4 ?

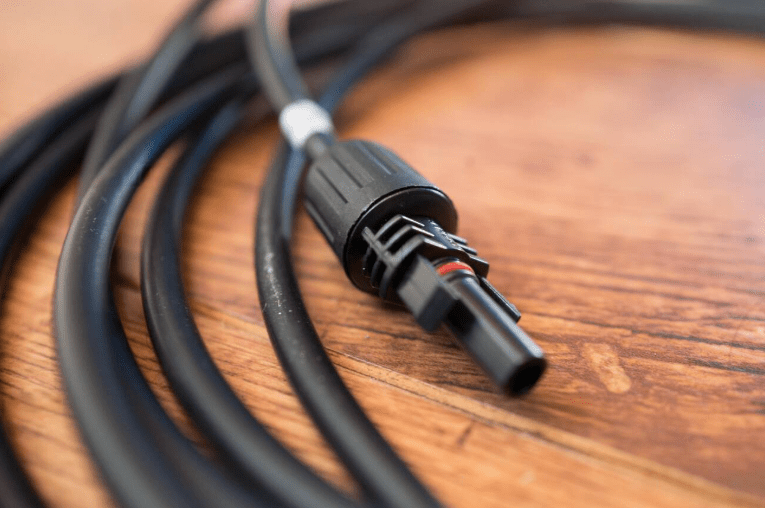

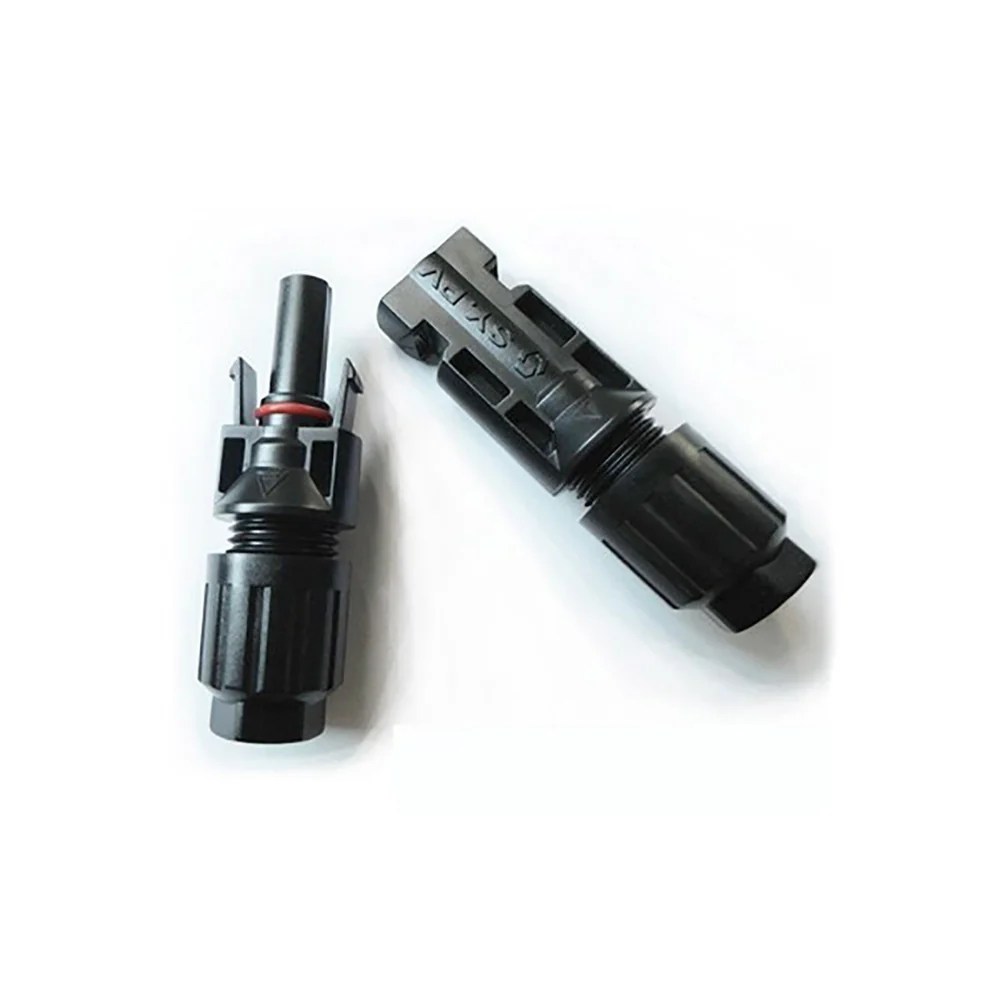

Les panneaux solaires sont souvent dotés de deux câbles terminés par des connecteurs MC4 (mâle et femelle). Pour les relier correctement, vos câbles solaires doivent également être équipés de ces connecteurs. Ils garantissent une connexion fiable et étanche pour optimiser la performance de votre installation solaire.

Matériel nécessaire

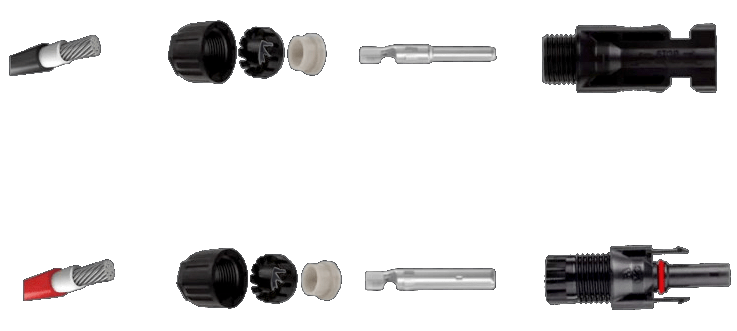

• 2 connecteurs MC4 (mâle et femelle) et leurs connectiques associées
• Câbles solaires nus
• Pince à sertir MC4
• Pince à dénuder
• Jeu de clés plastiques pour MC4

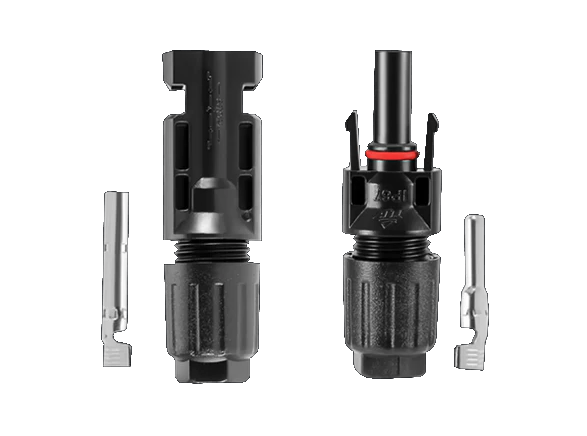

Montage d’un connecteur MC4 mâle

Étape 1 : Préparation du câble

• Dénudez le câble solaire sur environ 15 mm à l’aide de la pince à dénuder.

Étape 2 : Positionnement de la connectique métallique

• Placez la connectique métallique (cosse) dans la pince à sertir.
• Insérez le câble solaire dans la cosse, en veillant à ce que l’isolant du câble bute contre la connectique métallique.

Étape 3 : Sertissage

• Serrez la pince à sertir jusqu’à entendre un clic, indiquant que le sertissage est correctement réalisé.

Étape 4 : Insertion dans le support plastique

• Introduisez la cosse sertie dans le support plastique du connecteur mâle. Vous entendrez un clic confirmant son verrouillage.
• Assurez-vous que le joint d’étanchéité ou le presse-étoupe est en place.

Étape 5 : Serrage final

• Utilisez les clés plastiques pour serrer le presse-étoupe et garantir une connexion étanche.

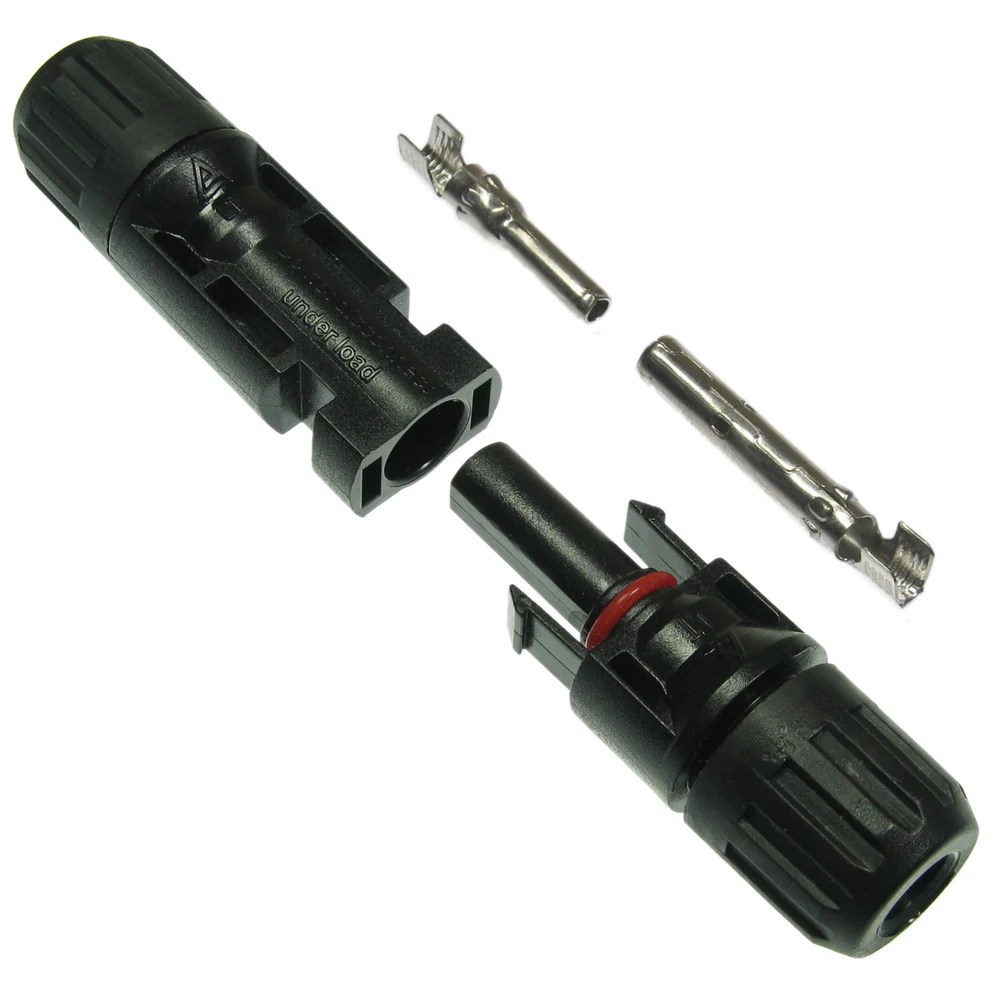

Montage d’un connecteur MC4 femelle

La procédure pour le connecteur MC4 femelle est identique à celle du connecteur mâle. Veillez simplement à bien repérer vos câbles (phase et neutre) pour une installation correcte.

Démontage d’un connecteur DC MC4

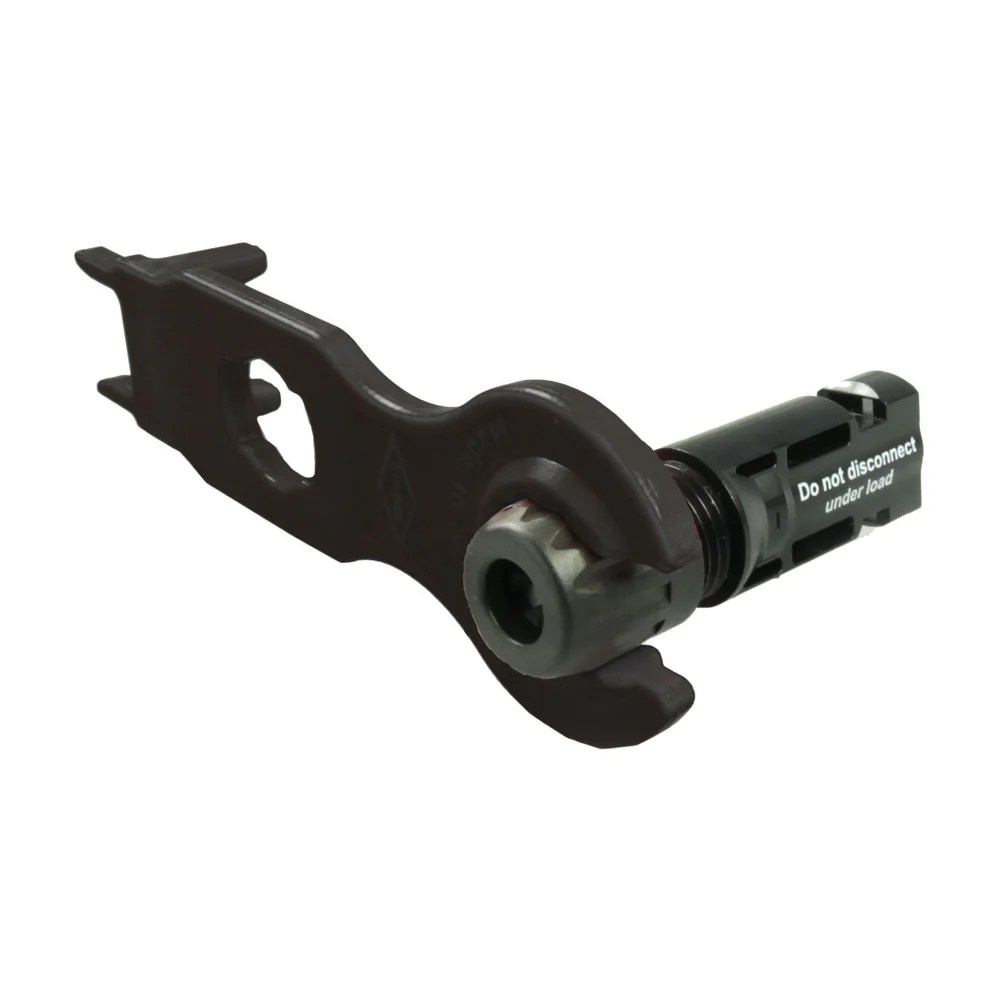

Etape 1 : Dépose du support plastique et du presse étoupe

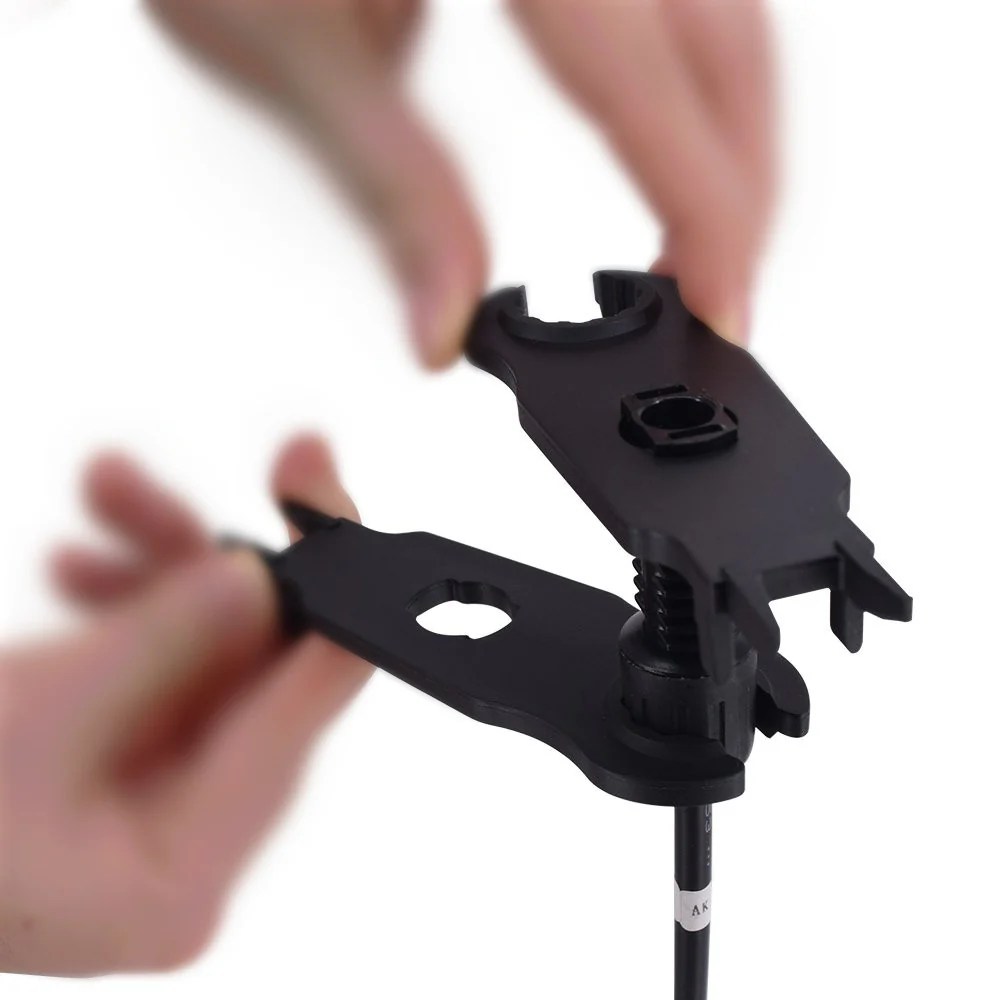

• Place les pinces MC4 sur le connecteur mâle ou femelle ainsi que sur le presse étoupe
• Dévissez soigneusement le presse étoupe afin de pouvoir sortir le câble

Étape 2 : Retirer la connectique métallique du capuchon

• Il n’est pas possible de réutiliser la cosse métallique lorsqu’elle a déjà été sertie, il faudra en utiliser une neuve et utiliser une pince à sertir et recommencer l’opération à nouveau

Conseils et astuces

• Joint d’étanchéité : Assurez-vous toujours que le joint est bien positionné pour éviter toute infiltration d’eau.
• Compatibilité : N’utilisez que des connecteurs MC4 pour garantir une connexion sécurisée. Les connecteurs non compatibles peuvent provoquer des défauts de connexion.
• Repérage des câbles : Si vous utilisez des câbles de même couleur, marquez-les pour éviter toute confusion entre la phase et le neutre.

Caractéristiques Techniques :

• Marque : Multi-contact.
• Diamètre du câble extérieur : 5,0 à 6,0 mm.
• Sertissage sur câble : 4 à 6 mm².
• Intensité maximum : 30 A.
• Tension maximum : 1000 V DC.

Compatibilité :

Ces connecteurs MC4 sont conçus pour être utilisés avec des câbles de 5 à 6 mm de diamètre extérieur et peuvent être sertis sur des câbles de section comprise entre 4 et 6 mm².

La paire de raccords étanches MC4 femelle mâle à sertir pour panneaux solaires offre une solution pratique et fiable pour les installations photovoltaïques, assurant une connexion sécurisée et étanche pour maximiser les performances de votre système solaire.

Vidéos Utiles

En suivant ces étapes, vous pourrez installer vos connecteurs MC4 en toute sécurité et profiter pleinement de votre installation solaire. Si vous avez des questions, n’hésitez pas à consulter nos autres guides ou à contacter un professionnel qualifié.
