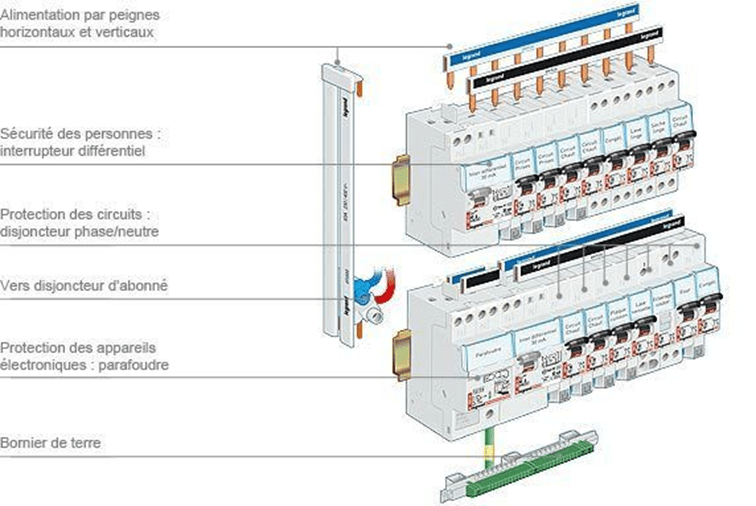

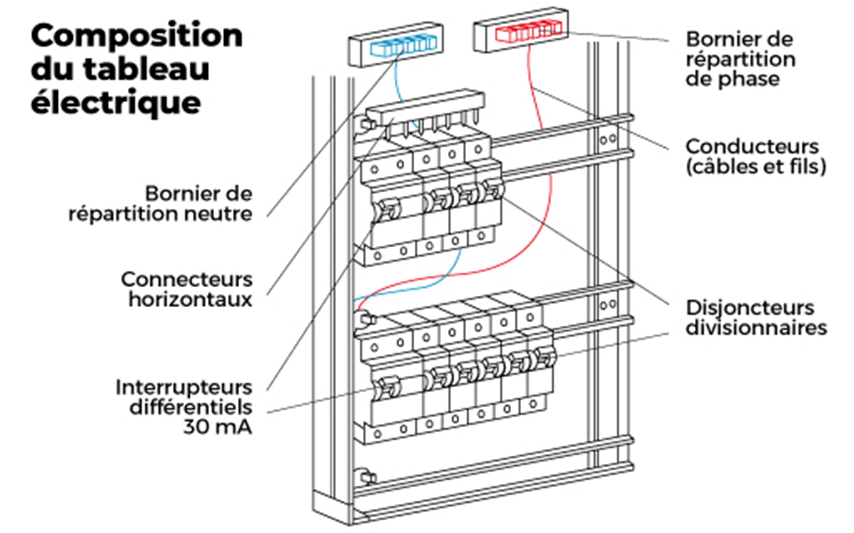

Le tableau électrique est généralement installé à proximité du compteur d’électricité. Il se présente sous la forme d’un coffret en plastique. A l’intérieur se trouvent des rangées de rails métalliques qui supportent les différents dispositifs de répartition et de protection, disjoncteurs et interrupteurs. Grâce à ces petits rails, votre installation est parfaitement organisée. Des places sont prévues pour ajouter des modules supplémentaires, en fonction e besoins de votre installation.

Lorsqu’on parle de protections en électricité, les deux éléments qui viennent naturellement à l’esprit sont le disjoncteur (divisionnaire) et l’interrupteur différentiel.

Rappel sur les protections de l’installation électrique:

• La protection des biens (les appareils branchés sur les prises électriques et autres alimentations).
• La protection des personnes physiques.

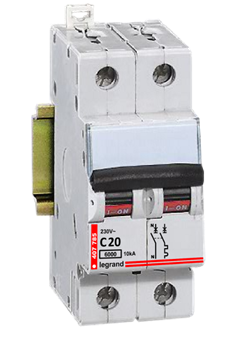

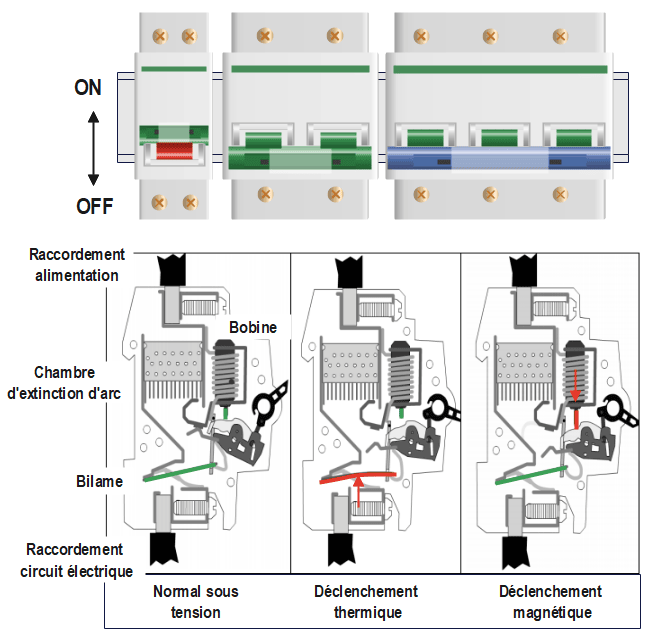

1/ Le disjoncteur (Magneto-Thermique)

Protection des biens:

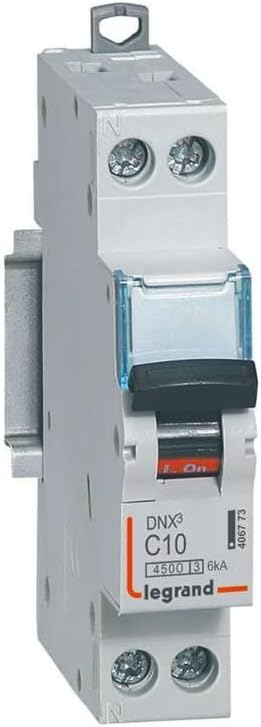

Elle est assurée par le disjoncteur magnéto-thermique (on parle aussi de disjoncteur divisionnaire, de porte fusible, de coupe circuit mais aussi de « plomb électrique »).

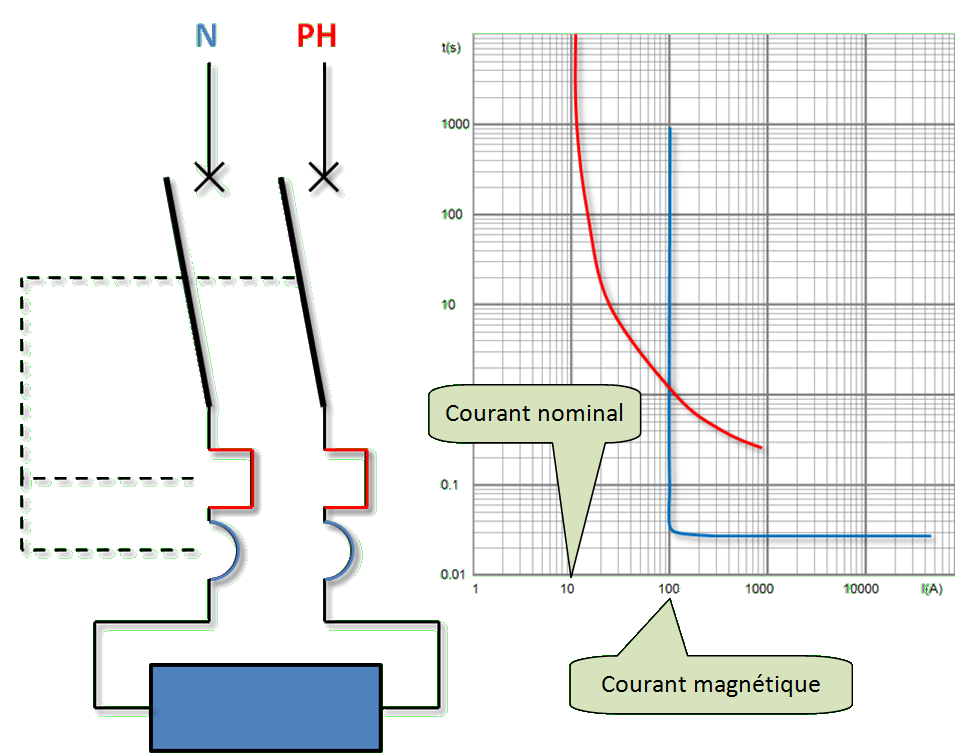

Le disjoncteur assure donc la surveillance sur deux phénomènes que sont le court-circuit électrique et la surcharge de courant électrique.

Le disjoncteur protège donc le matériel contre les surintensités de type surcharges et court-circuit.

 Les disjoncteurs divisionnaires surveillent les circuits

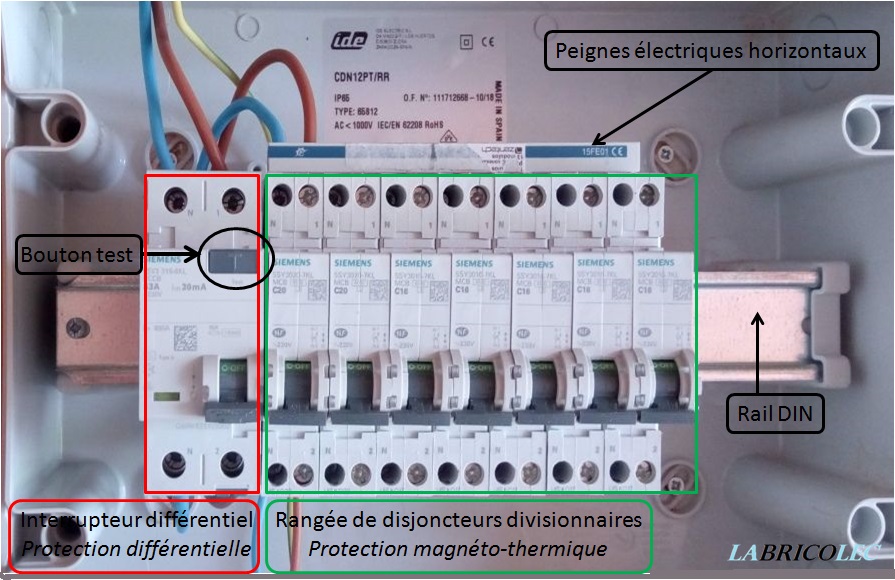

Installés sur la rangée d’un interrupteur différentiel, les disjoncteurs divisionnaires ont une fonction complémentaire de protection des circuits. Chacun est relié à un seul circuit, dont il surveille les éventuelles anomalies. Au moindre court-circuit ou en cas de surtension, le disjoncteur divisionnaire coupe le courant de son circuit ; sa manette s’abaisse. Cela vous permet de trouver facilement la cause d’un problème.

Après avoir ainsi repéré l’appareil en cause, il vous suffit de remonter la manette pour remettre le courant.

Il existe plusieurs puissances de disjoncteurs divisionnaires :

• en 16 A (8 prises) pour l’éclairage, les volets électriques ;
• en 20 A pour les prises électriques (6 prises), l’électroménager, le chauffage (circuit de 4500 W) ;
• en 32 A pour la plaque de cuisson.

NB : les disjoncteurs divisionnaires sont devenus obligatoires : ils remplacent les fusibles, ou coupe-circuits, désormais interdits aussi bien dans le neuf qu’en rénovation.

Le disjoncteur est placé à la suite de l’interrupteur différentiel (on dit aussi en aval) afin de protéger chaque circuit.

Chaque circuit est donc protéger par un disjoncteur divisionnaire qui lui est propre et par un interrupteur différentiel commun à toute la rangée.

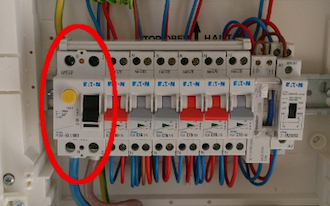

2/ L’Interrupteur Différentiel

La norme électrique NFC 15-100 impose que le tableau électrique soit équipé d’un système de protection des personnes.

La protection des personnes:

C’est la protection la plus importante au niveau du TGBT (qui signifie Tableau Général Basse Tension).

Elle permet de protéger les personnes contre les risques de fuite de courant électrique (qui peut causer des dégâts important lorsqu’il travers le corps humain

Cette protection est assurée par l’interrupteur différentiel (aussi appelé Inter Diff, ou ID) qui mesure la différence de courant électrique en permanence entre la phase et le neutre.

Couplé au circuit de mise à la terre, l’interrupteur différentiel est indispensable pour assurer la sécurité des personnes vis à vis de l’électricité.

Fonction interrupteur:

La fonction « interrupteur » sert à interrompre passage du courant.

C’est une fonction mécanique puisque c’est une séparation de contact, comme sur un interrupteur classique.

Il existe trois types d’interrupteurs différentiels :

• Type A pour les appareils puissants (lave-linge, plaques de cuisson, prise de recharge véhicule électrique…) ;
• Type AC pour les prises et éclairages ;
• Type Hi (haute immunité) pour des matériels sensibles à protéger des coupures (congélateur, matériel informatique, alarme…).

Situé entre le disjoncteur général et les disjoncteurs divisionnaires, l’interrupteur différentiel compare le courant entrant au courant sortant et détecte immédiatement si une fuite se produit sur le circuit qu’il surveille. A la différence du disjoncteur différentiel, l’interrupteur différentiel ne détecte pas les surcharges et les court-circuits.

Seuil de déclenchement différentiel ou sensibilité:

La fonction différentielle permet un déclenchement à partir d’un niveau de courant de fuite.

On parle de seuil de déclenchement ou encore de sensibilité.

Au-delà de ce seuil, l’interrupteur différentiel « déclenche » et interrompt le passage du courant électrique. Cela se manifeste par une ouverture des contacts.

Ce seuil de déclenchement est indiqué en ampère sur l’interrupteur différentiel.

Les niveaux de déclenchement:

En réalité, il y a plusieurs niveaux de sensibilité de fuite de courant.

Chaque niveau est lié à une demande de niveau de sécurité électrique particulier.

• La haute sensibilité avec des seuils à 6, 10 et 30mA.
• La moyenne sensibilité: 100mA 300mA et 500mA.
• La basse sensibilité avec des seuils de déclenchement à 1, 3 5 10 et 20A.

Dans une installation électrique résidentielle on rencontre un niveau de sensibilité qui concerne l’interrupteur différentiel en particulier: c’est celui de 30mA.

Pourquoi cette valeur de 30mA?

Quand un courant traverse le corps humain, il y a deux informations à prendre en compte:

• La valeur du courant qui a parcouru le corps.
• Le temps d’exposition, la durée pendant laquelle le courant électrique traverse le corps humain.

Et on sait par exemple qu’un courant de 30mA qui travers un corps humain pendant plus de 500ms provoque une paralysie respiratoire.

C’est donc un seuil à ne pas dépasser qui est pris comme référence au niveau du déclenchement de l’interrupteur différentiel.

L’interrupteur différentiel est placé en début de rangée (on dit aussi en tête de ligne) de façon à protéger l’ensemble des lignes qui suivent et qui sont protégées par des disjoncteurs divisionnaires.

L’interrupteur différentiel est placé en amont des disjoncteurs divisionnaires.

Quelle protection pour quel circuit ?

Voici un tableau clair et structuré pour illustrer le nombre de disjoncteurs par type d’interrupteur différentiel :

Type d’Interrupteur Différentiel	Caractéristiques	Circuits Associés	Nombre Maxi de Disjoncteurs
TYPE AC 30 mA	Protection standard	Circuits d’éclairage (lampes) et appareils non prioritaires	8 disjoncteurs maximum
TYPE A 30 mA	Protection pour circuits sensibles	Circuits spécialisés (lave-linge, lave-vaisselle, prises cuisine, etc.)	8 disjoncteurs maximum
TYPE HPI 30 mA – 40 A	Haute immunité aux déclenchements intempestifs	Circuits très sensibles à la coupure (congélateur, informatique, alarme, etc.)	1 disjoncteur dédié par appareil

Explications :

• TYPE AC 30 mA : Utilisé pour les circuits d’éclairage et les appareils non prioritaires. Jusqu’à 8 disjoncteurs peuvent être associés à un seul interrupteur différentiel.
• TYPE A 30 mA : Conçu pour les circuits spécialisés sensibles, comme les appareils électroménagers. Là aussi, un maximum de 8 disjoncteurs est autorisé.
• TYPE HPI 30 mA – 40 A : Destiné aux appareils très sensibles à la coupure (congélateur, équipements informatiques, etc.). Chaque appareil doit avoir son propre disjoncteur dédié.

Éclairage et prises non spécialisées

	Éclairage	Prises
Interrupteur différentiel	AC ou A 30 mA
Disjoncteur : Intensité	10 A	16 A	20A
Disjoncteur : Quantité	8 points lumineux	8 prises	12 prises
Section fils	1,5 mm²	1,5 mm²	2,5mm²

Circuits spécialisés (hors cuisine)

	Volets roulants	Convecteurs	Chauffe-eau	Lave-linge
Interrupteur différentiel	AC ou A 30 mA			A 30 mA
Disjoncteur : Intensité	16 A	20A	20A	20A
Disjoncteur : Quantité	1 dédié obligatoire 2 conseillés	1 par tranche de 4 500 W	1 dédié	1 dédié
Section fils	1,5 mm²	2,5mm²	2,5mm²	2,5 mm²

Cuisine

Voici le tableau reformulé pour une meilleure lisibilité :

Équipement	Type de protection	Disjoncteur : Intensité	Disjoncteur : Quantité	Section des fils
Prises cuisine (hors prises spécialisées)	Inter diff AC ou A 30 mA	16A	6 prises	2,5 mm²
Chauffe-eau	A 30 mA	20A	1 dédié	2,5 mm²
Lave-vaisselle	A 30 mA	20A	1 dédié	2,5 mm²
Four électrique	HPI 30 mA – 40 A	20A	1 dédié	2,5 mm²
Plaques de cuisson	A 30 mA	32A	1 dédié	6 mm²
Congélateur	A 30 mA	20A	1 dédié	2,5 mm²

Explications :

•  Inter diff AC ou A 30 mA : Dispositif différentiel de type AC ou A pour les prises cuisine.

• HPI 30 mA – 40 A : Disjoncteur différentiel haute immunité (HPI) pour le four électrique.

• Section des fils : La section des câbles varie en fonction de l’intensité du disjoncteur et de l’équipement.

Il arrive aussi qu’on parle de disjoncteur différentiel (de « disjoncteur diff » ou de « différentiel électrique« ) et ce terme est d’ailleurs souvent mal employé.

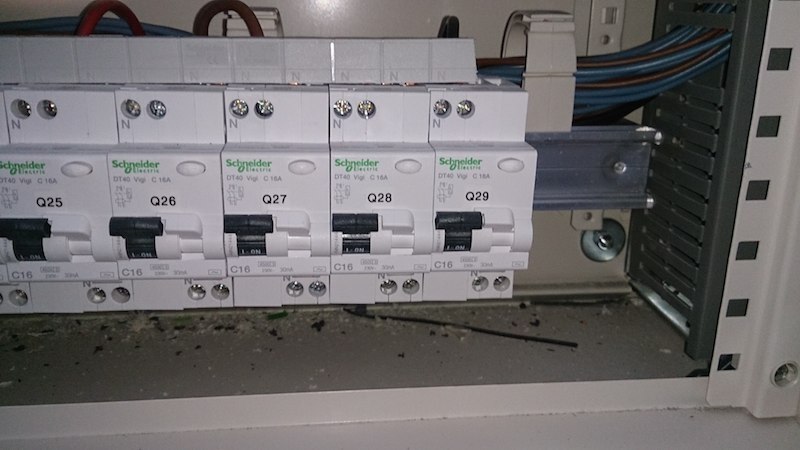

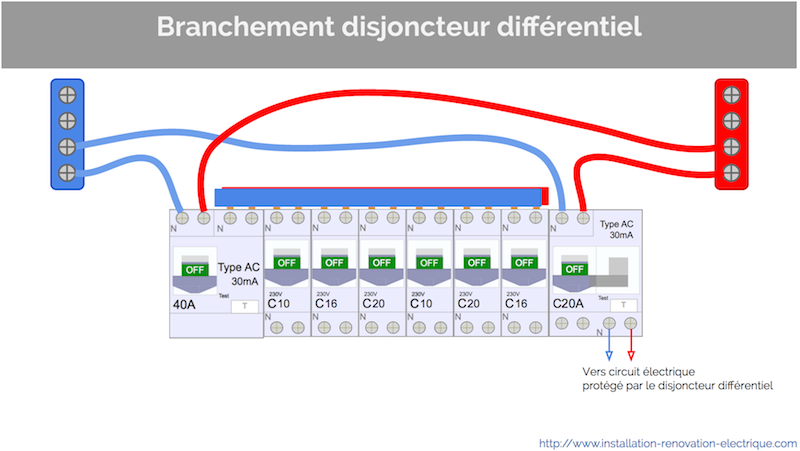

3/ Le disjoncteur différentiel

Le disjoncteur différentiel combine donc les deux fonctionnalités de protection des biens matériels et de protection des personnes physiques.

Il assure le rôle de l’interrupteur différentiel couplé à celui du disjoncteur divisionnaire:

Disjoncteur Différentiel = Disjoncteur divisionnaire + Interrupteur différentiel.

• Le système magnéto-thermique s’occupera de protéger contre les surcharges et les courts-circuits (protection des biens).
• La protection différentielle contre les fuites de courant (protection des personnes).

Le disjoncteur différentiel sécurise le matériel et les personnes

Sa présence n’est pas systématique. Mais il a l’avantage d’apporter une sécurité plus complète que l’interrupteur différentiel, puisque qu’il protège à la fois les personnes et le matériel. Le disjoncteur différentiel est indispensable pour les équipements très sensibles. Comme l’interrupteur différentiel, il coupe le courant quand une anomalie dépasse un seuil de 30 mA, au-delà duquel la santé humaine est en danger. Il détecte non seulement les fuites de courant, mais aussi les surcharges et les courts-circuits. Selon sa puissance en ampères, le disjoncteur est dédié à différents types de circuits :

• Disjoncteur 2 A : VMC (Ventilation mécanique contrôlée), sonnerie, contacteur heures creuses ;
• Disjoncteur 10 A : éclairage, chaudière, sèche-serviette, volets roulants… ;
• Disjoncteur 16 A : prises de courant… ;
• Disjoncteur 20 A : électroménager (lave-linge, four, lave-vaisselle, congélateur…) ;
• Disjoncteur 32 A : plaques de cuisine, cuisinière…

Les disjoncteurs différentiels sont relativement peu utilisés dans l’installation électrique domestique, mais plutôt dans le l’électricité tertiaire et le domaine industriel.

Il ne faut pas qu’un circuit électrique défaillant vienne perturber l’ensemble ou toute une partie de l’installation électrique.

Calibre du disjoncteur différentiel:

Le calibre du disjoncteur différentiel se choisit en fonction du circuit électrique alimenté.

• 10A ou 16A pour un circuit d’éclairage.
• 16A ou 20A pour un circuit de prise électrique.
• 20A pour un circuit spécialisé avec une puissance maximale de 4600W.
• 32A pour un circuit spécialisé avec une puissance maximale de 7360W.
• 40A pour un circuit spécialisé avec une puissance maximale de 9200W.

Enfin, la section du fil électrique utilisé entre les borniers du tableau électrique et les bornes de l’interrupteur différentiel dépend du calibre nominal de l’interrupteur différentiel.

• Pour un 20A: 2.5mm2
• Pour un 32A: 6mm2
• Pour un 40A: 10mm2
• Pour un 63A 16mm2

Section de Câble

Voici un tableau qui regroupe les cas de figure les plus fréquents en fonction de la ligne électrique monophasée, la section minimale à installer et le calibre de protection associé.

Type de ligne / circuit	Calibre maximal de protection	Section minimale
Eclairage	16 A max.	1,5 mm2
Prise électrique simple	20 A	2,5 mm2
Prise électrique spécialisée (lave-linge, lave-vaisselle, etc.)	20 A	2,5 mm2
Alimentation four, cuisinière ou plaques de cuisson	32 A	6 mm2
Chauffe-eau	20 A pour la puissance 2 A pour la commande	2,5 mm2 pour la puissance 1,5 mm2 pour la commande
VMC	2 A (sauf cas particulier)	1,5 mm2
Chauffage (mural)	20 A max. (sauf cas particulier)	De 1,5 à 6 mm2 en fonction de la puissance
Chauffage (au sol)	32 A max. (sauf cas particulier)	De 1,5 à 10 mm2 en fonction de la puissance
Alimentation depuis le compteur	De 30 à 90 A max.	– Disjoncteur 30 à 60 A : 16 mm2 – Disjoncteur 90 A : 25 mm2

Section de Câble en fonction de la distance

Raccorder son kit au tableau électrique de la maison – Monophasé

Pour raccorder un kit solaire au tableau électrique de la maison, vous aurez besoin d’un disjoncteur conventionnel libre sur votre tableau. Le calibre du disjoncteur (type A) à positionner dans le tableau de la maison ne doit pas excéder le calibre du disjoncteur du coffret de protection (ex: 20A ou 32A).

Pour information:

• Un calibre 10A est suffisant pour des puissances jusqu’à 2300W (câble d’au moins 1,5mm²)
• Un calibre 20A est suffisant pour des puissances jusqu’à 4600W (câble d’au moins 2,5mm²)
• Un calibre 32A est suffisant pour des puissances jusqu’à 7360W (câble d’au moins 6mm²)
