Étapes de mise à la terre avec des micro-onduleurs

La mise à la terre est une étape essentielle pour assurer la sécurité et la protection de votre installation solaire équipée de micro-onduleurs. Elle permet de prévenir les dommages éventuels causés par une surtension, notamment en cas de foudre.

Pourquoi mettre à la terre votre installation solaire ?

La mise à la terre vise à protéger les composants métalliques de votre système solaire. Cela inclut :

• La structure de fixation des panneaux solaires
• Les cadres des panneaux
• La carcasse des micro-onduleurs (selon les modèles).

Ces éléments sont connectés à la terre via un coffret de protection, qui agit comme un répartiteur de terre.

---

Les étapes de mise à la terre

1. Mettre les cadres des panneaux solaires en liaison avec la structure de fixation

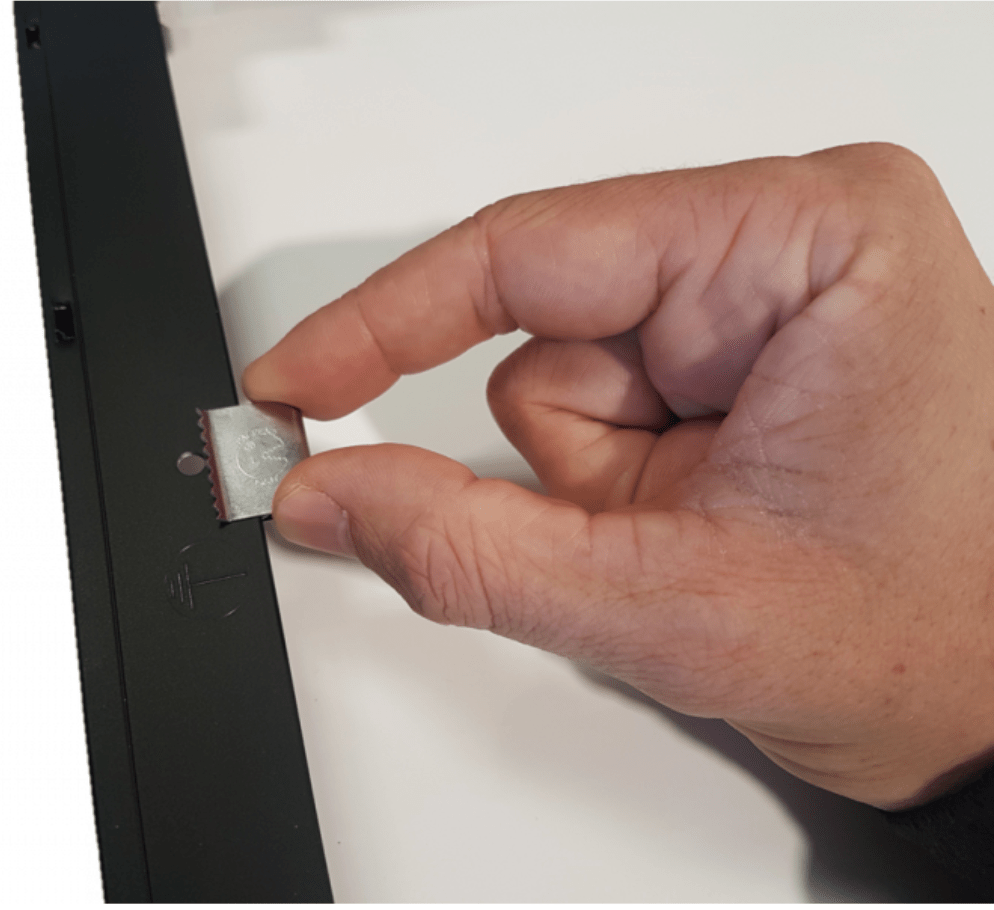

• Utilisez des terragrifs pour lier électriquement les cadres des panneaux à la structure de fixation, elle-même reliée à la terre via le coffret de protection.

2. Relier la carcasse des micro-onduleurs à la structure de fixation

• Les micro-onduleurs Enphase (des IQ7 à l’ensemble de la série IQ8) ne nécessitent aucune mise à la terre supplémentaire, leur conception intégrant cette fonctionnalité (CAT II).

---

3. Relier le système de fixation au câble de terre

• Installez des dériveurs de terre avec une cosse pour connecter chaque rail de fixation au câble de terre en provenance du coffret.

4. Relier le coffret de protection à la zone d’implantation des panneaux

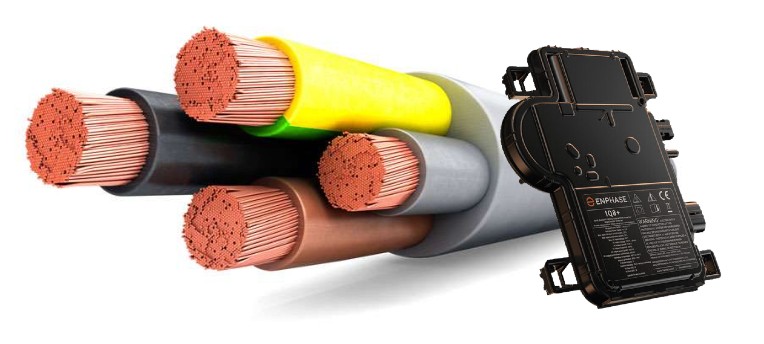

• Utilisez un câble AC 3G 6 mm² pour connecter le coffret à la structure située au niveau des panneaux solaires.

5. Mettre le coffret de protection à la terre de la maison

• Si le coffret dispose d’un parafoudre (AC ou DC) : utilisez un câble de terre de 16 mm².
• Si le coffret ne dispose pas d’un parafoudre : utilisez un câble de terre de 6 mm².

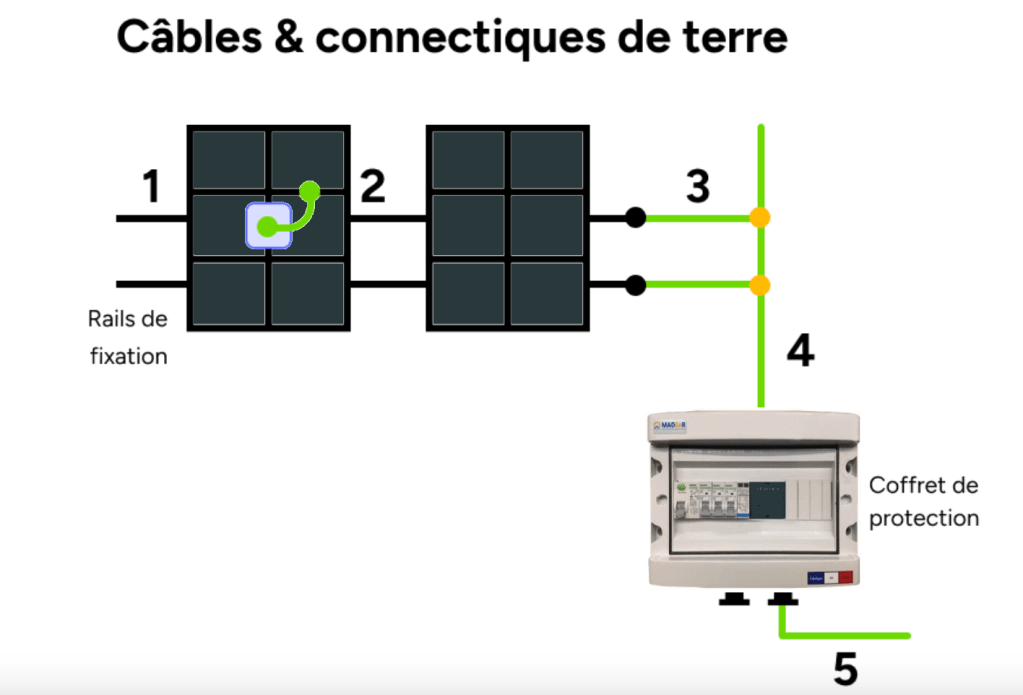

Schéma de mise à la terre

Pour une meilleure compréhension, référez-vous à notre schéma explicatif détaillant chaque connexion entre les composants et le coffret de protection.

---

La mise à la terre est une étape critique pour garantir la sécurité et la durabilité de votre installation solaire équipée de micro-onduleurs. Respecter ces étapes assure une protection optimale contre les surtensions et préserve vos équipements dans le temps.
