Mise à la terre avec onduleur de chaîne

La mise à la terre d’une installation solaire équipée d’un onduleur de chaîne est une étape essentielle pour assurer la sécurité de votre système et le protéger contre les surtensions, notamment celles causées par la foudre.

Cet article vous guide étape par étape pour réaliser une mise à la terre efficace et conforme.

Pourquoi la mise à la terre est essentielle

La mise à la terre permet de diriger les surtensions électriques vers le sol, évitant ainsi qu’elles endommagent votre installation. Toute structure métallique doit être reliée à la terre :

• La structure de fixation des panneaux.
• Les cadres des panneaux solaires.
• La carcasse de l’onduleur.

Ces éléments sont mis à la terre via un coffret de protection qui agit comme un point central de connexion.

---

Les étapes de mise à la terre

1. Relier les cadres des panneaux solaires à la structure de fixation

Toujours dans le cas d’une installation sur toiture tuiles :

• Utilisez des terragrifs pour lier électriquement les cadres des panneaux à la structure de fixation, elle-même reliée à la terre via le coffret de protection.

2. Relier le système de fixation au câble de terre

Pour une installation classique en toiture tuiles :

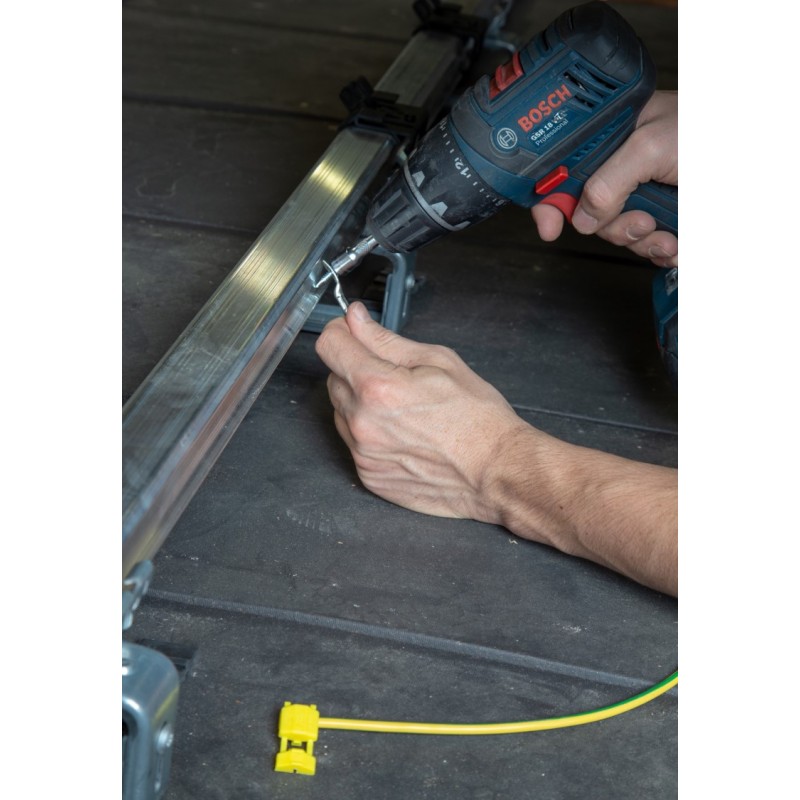

• Utilisez des dériveurs de terre avec cosse pour connecter chaque rail de fixation au câble de terre provenant du coffret.

3. Relier le coffret de protection à la zone d’implantation des panneaux

Utilisez un câble Terre de 6 mm² pour établir la connexion entre le coffret de protection et le champ solaire .

4. Relier la carcasse de l’onduleur au coffret de protection

Pour connecter la carcasse de l’onduleur au coffret de protection, utilisez un câble Terre de 6 mm² .

5. Mettre le coffret de protection à la terre de la maison

Le coffret de protection joue un rôle essentiel dans la répartition de la mise à la terre. Selon qu’il dispose ou non d’un parafoudre, les exigences diffèrent :

• Avec parafoudre AC ou DC : utiliser un câble de terre de 16 mm².
• Sans parafoudre AC ou DC : utiliser un câble de terre de 6 mm².

---

Schémas et visuels pratiques

Pour une compréhension optimale, consultez les schémas et les visuels associés à ces étapes :

• Schéma 1 : Mise à la terre d’une installation avec onduleur de chaîne en toiture – Montre les points de connexion principaux.

• Visuels des systèmes de dérivation de terre – Illustrent la liaison entre les rails de fixation et le câble de terre.

Une mise à la terre bien réalisée est cruciale pour garantir la durabilité et la sécurité de votre installation photovoltaïque équipée d’un onduleur de chaîne.
