Installer la passerelle Envoy d’Enphase
La passerelle Envoy d’Enphase est un dispositif essentiel pour superviser et optimiser la production de votre installation photovoltaïque. Cet article vous guide dans l’installation, la configuration et la résolution des problèmes courants liés à cet équipement. Vous retrouverez toute la documentation produit, notamment le Guide Rapide Envoy-S Metered et le Manuel d’installation complet, sur notre site internet ou sur le site officiel d’Enphase.
1. Installation de la passerelle de supervision Envoy
Pré-requis :
- La passerelle doit être positionnée près de l’alimentation électrique principale de la maison. Les tores de mesure ont une longueur de 3,8 m.
- Une alimentation électrique est requise via un disjoncteur 2A, généralement intégré dans un coffret de protection.

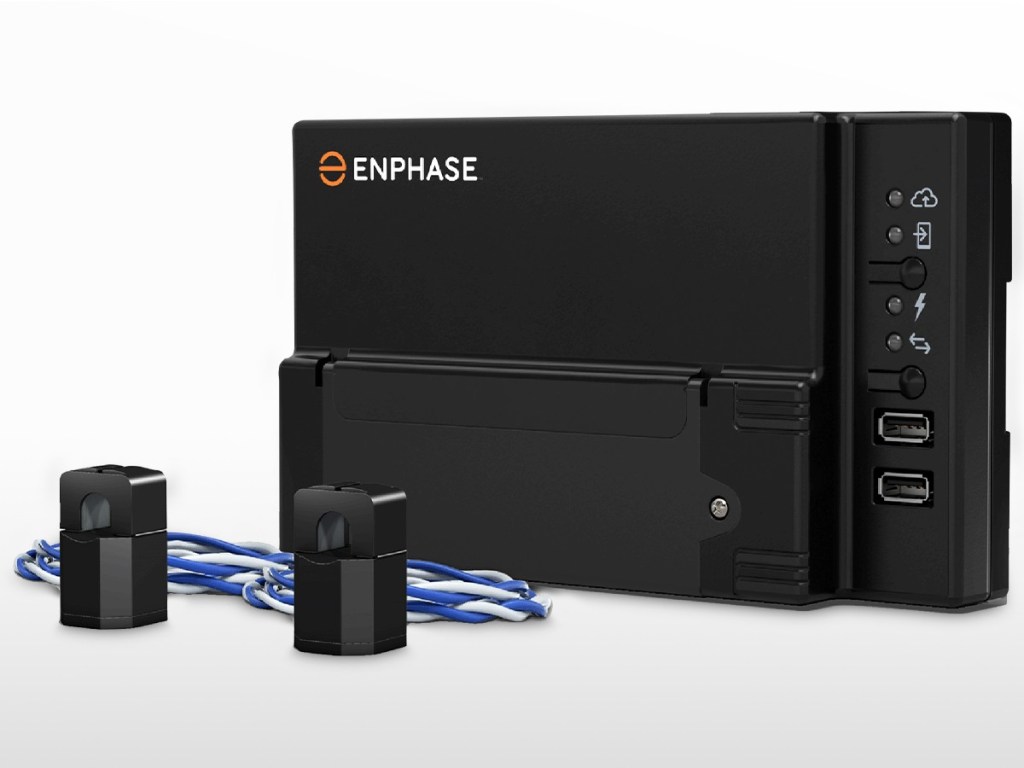

Unboxing Envoy S Metered Enphase
Étapes de montage :

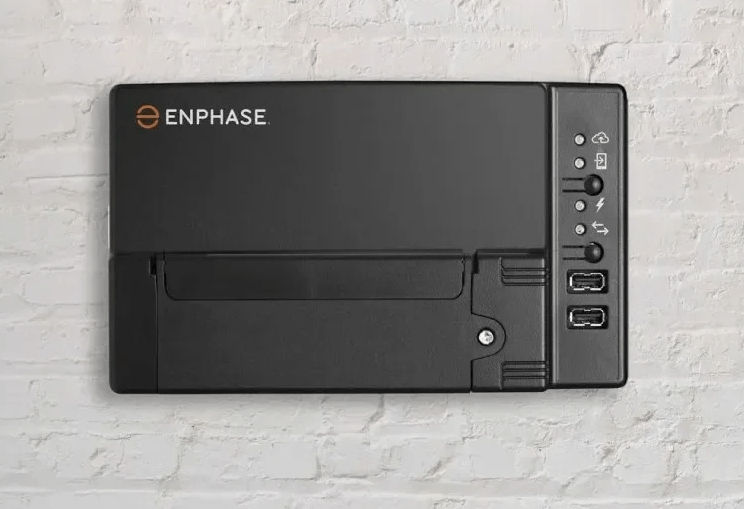

- Fixez la passerelle Envoy au mur à un emplacement à l’abri de l’humidité et des intempéries.
- Connectez la passerelle à une alimentation électrique via le disjoncteur de protection.
- Positionnez les tores de mesure correctement en fonction du type de raccordement.
2. Positionnement des tores de mesure
Schémas de principe :

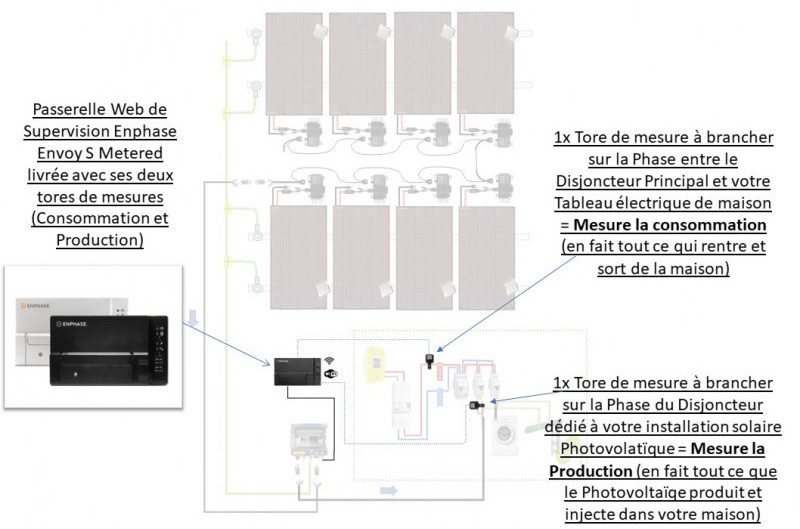

A. Raccordement en monophasé avec un seul coffret AC et son Q relay :
Le tore de mesure doit entourer la phase en sortie du coffret AC.
B. Raccordement en monophasé avec deux coffrets AC :
Le tore de mesure de production doit capturer les deux phases des coffrets AC avec Q relay.

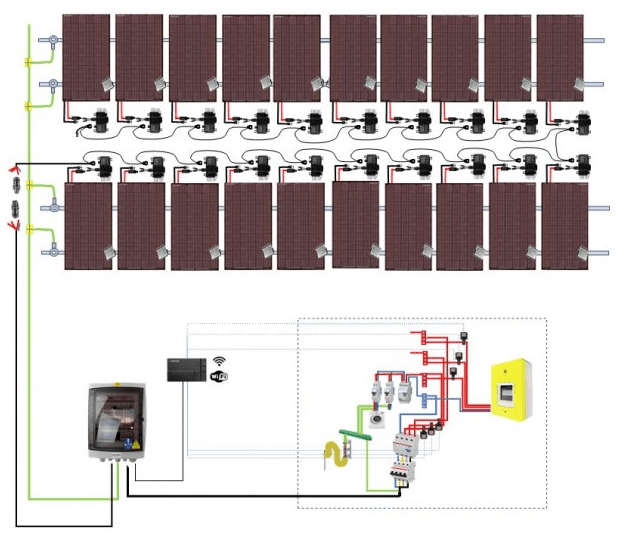

C. Raccordement en triphasé avec un coffret AC triphasé :
Par défaut, la passerelle Envoy-S Metered est fournie avec deux tores de mesure. Pour une configuration triphasée, commandez quatre tores de mesure supplémentaires.
Vidéo explicative :
Consultez notre vidéo pour un guide visuel sur le positionnement des pinces de mesure.
3. Configuration et paramétrage de la passerelle
Pré-requis :
- Une connexion Internet stable est nécessaire.
- Créez un compte Enlighten via ce lien : Inscription Enlighten.
- Installez l’application Enphase Installer Toolkit sur votre smartphone.
Étapes de configuration :
A. Avec des micro-onduleurs IQ7 ou versions précédentes :
- Connectez votre smartphone au Wi-Fi de la passerelle Envoy (SSID : « Envoy_XXXX »).
- Ouvrez l’application Installer Toolkit et connectez-vous.
- Suivez l’assistant de configuration pour paramétrer votre système.
B. Avec des micro-onduleurs IQ8 :
- Suivez les étapes précédentes et activez les fonctionnalités spécifiques aux IQ8.
- Assurez-vous que la localisation GPS est activée sur votre smartphone.
C. Paramétrage du profil réseau :
- Allez dans « Paramètres » > « Gérer les profils ».
- Choisissez un profil réseau adapté :
- EN 50549-1:2019 VFR2019 France – 0.94PF : pour un profil sans limite d’injection.
- EN 50549-1:2019 VFR2019 France – 0.94PF – PEL 6kW : pour une injection totale limitée à 6 kW.
- EN 50549-1:2019 VFR2019 France – 0.94PF – Zero Export : pour une installation sans injection.
- Activez le téléchargement automatique des mises à jour pour garantir la compatibilité et la garantie des produits Enphase.
- Si le changement de profil réseau n’est pas automatique, appliquez-le manuellement via l’application.
4. Erreurs fréquentes
Problèmes courants :
- Mauvais positionnement des tores de mesure :
- Assurez-vous que chaque tore capture la phase ou les phases correspondantes.
- Consultez la vidéo explicative en cas de doute.
- Connexion Internet absente ou instable :
- Placez la passerelle à proximité de votre routeur Wi-Fi.
Nota Bene : Pour être couvert par la garantie Enphase, enregistrez votre produit sur le site d’Enphase et connectez-le en permanence à Internet dans les 45 jours suivant l’installation.
Documentation supplémentaire :
Retrouvez les guides et manuels techniques sur le site officiel Enphase.
