Mise à la terre avec Single et Solid Rail K2

La mise à la terre est une étape cruciale pour garantir la sécurité et la durabilité de votre installation photovoltaïque. Cet article détaille les étapes de mise à la terre de la structure de fixation sur toiture tuiles en utilisant les systèmes SingleRail ou SolidRail de K2 Systems.

---

Références des pièces nécessaires

Pour la mise à la terre des rails :

• Connecteurs de mise à la terre : compatibles avec SingleRail ou SolidRail.
• Câbles de mise à la terre : section recommandée de 6 mm² pour les connexions au coffret de protection.
• Cosse de terre : pour assurer la liaison entre les connecteurs de rail et le câble de mise à la terre.

Pour la mise à la terre des panneaux solaires :

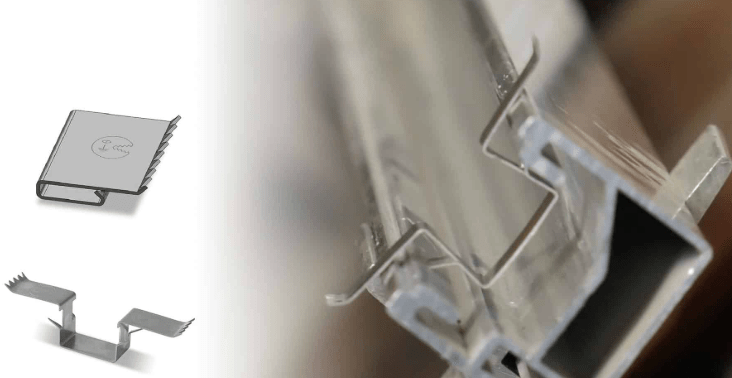

• Terragrifs ou clips de mise à la terre : pour connecter les cadres des panneaux à la structure de fixation.
• Câbles de mise à la terre : idem, section de 6 mm².
• Coffret de protection : avec ou sans parafoudre selon les spécifications de l’installation.

---

Étapes de montage

1. Mise à la terre des rails sur le coffret de protection

Cette étape doit être réalisée au moment de la pose de la structure de fixation.

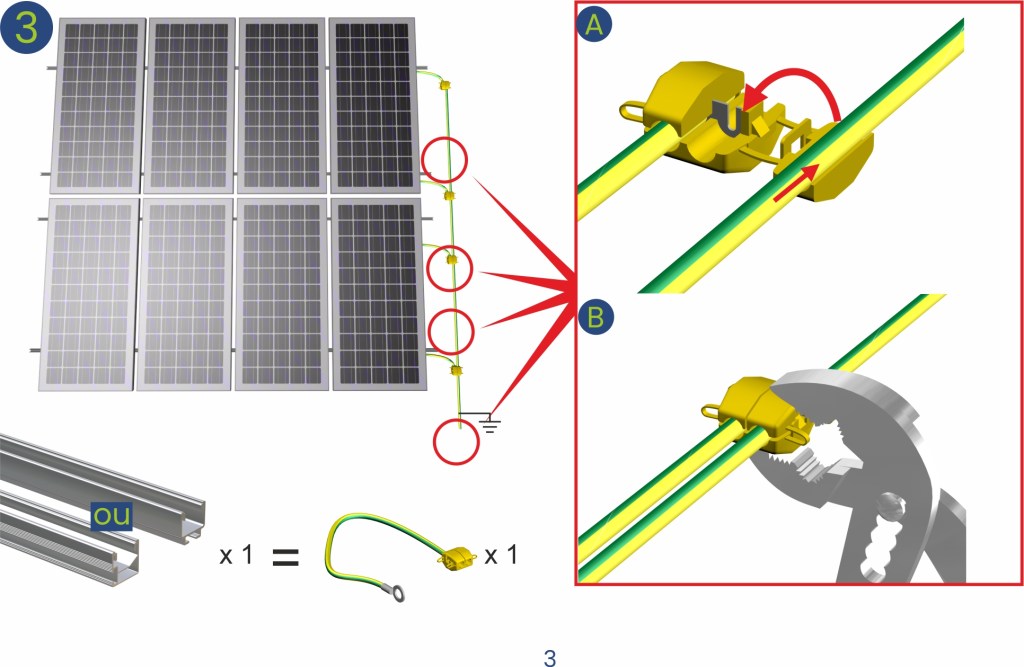

1. Installer les connecteurs de mise à la terre sur les rails :
   • Fixez les connecteurs de mise à la terre sur les rails SingleRail ou SolidRail selon les recommandations de K2 Systems.
   • Assurez-vous que chaque rail est correctement relié au connecteur pour garantir la continuité électrique.
2. Relier les connecteurs au câble de mise à la terre :
   • Connectez les connecteurs des rails à un câble de terre de 6 mm².
   • Acheminer le câble jusqu’au coffret de protection de l’installation.
3. Liaison avec le coffret de protection :
   • Si le coffret dispose d’un parafoudre AC ou DC, utilisez un câble de terre de 16 mm² pour relier le coffret à la terre principale de la maison.
   • Sans parafoudre, un câble de 6 mm² suffira.

2. Mise à la terre des panneaux sur la structure de fixation

Cette étape doit être réalisée lors de la pose des panneaux solaires.

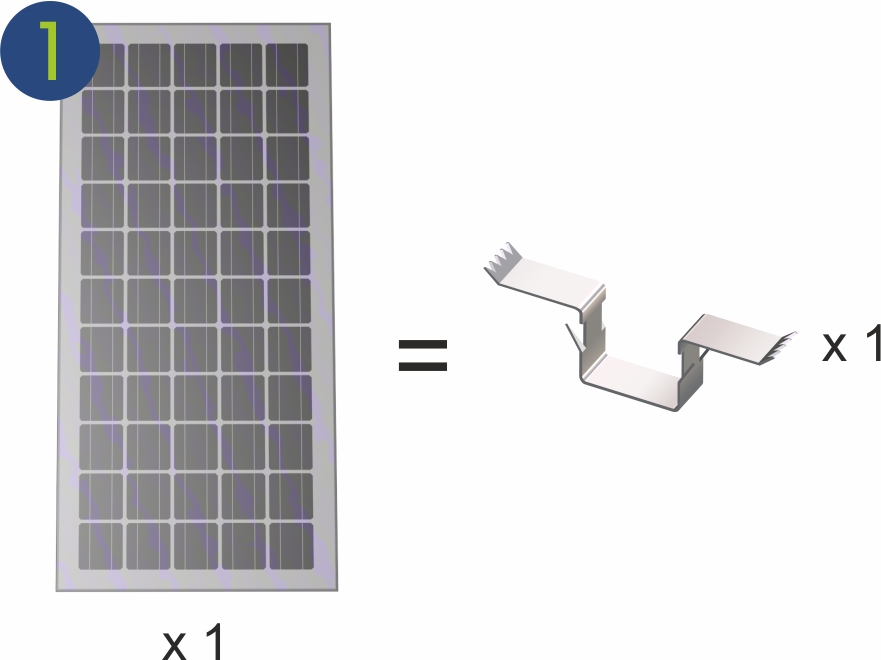

1. Fixer les terragrifs sur les cadres des panneaux :
   • Installez les terragrifs ou clips de mise à la terre sur chaque panneau pour établir une liaison électrique fiable avec la structure de fixation.

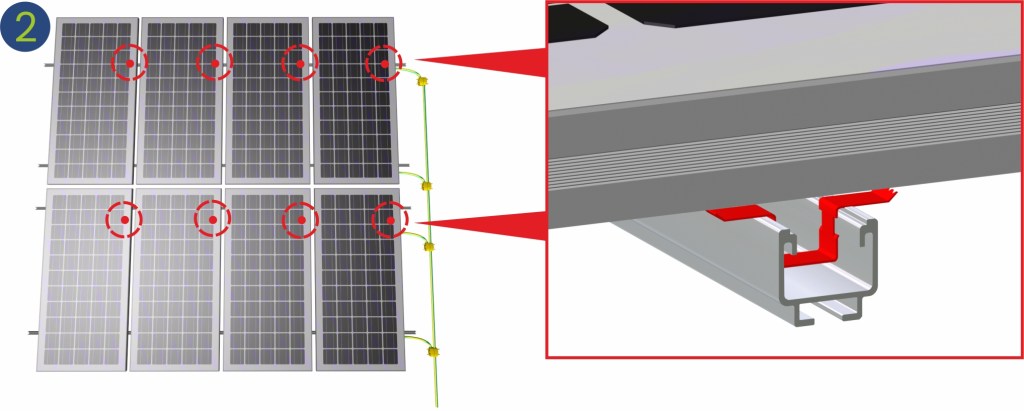

2. Vérifier la continuité entre les panneaux et les rails :
   • Chaque panneau doit être électriquement connecté aux rails pour garantir une mise à la terre uniforme.
3. Relier les panneaux au système de mise à la terre des rails :
   • Vérifiez que la liaison électrique des panneaux avec les rails est directe ou passe par un câble dédié si nécessaire.
4. Finaliser les connexions au coffret de protection :
   • Vérifiez l’ensemble des connexions de mise à la terre et effectuez un test de continuité pour vous assurer que tous les composants métalliques de l’installation sont correctement reliés à la terre.

---

En suivant ces étapes, vous garantissez une installation conforme aux normes et sécurisée contre les surtensions et autres risques électriques. N’hésitez pas à consulter les documentations techniques de K2 Systems pour des instructions détaillées adaptées à votre configuration spécifique.
