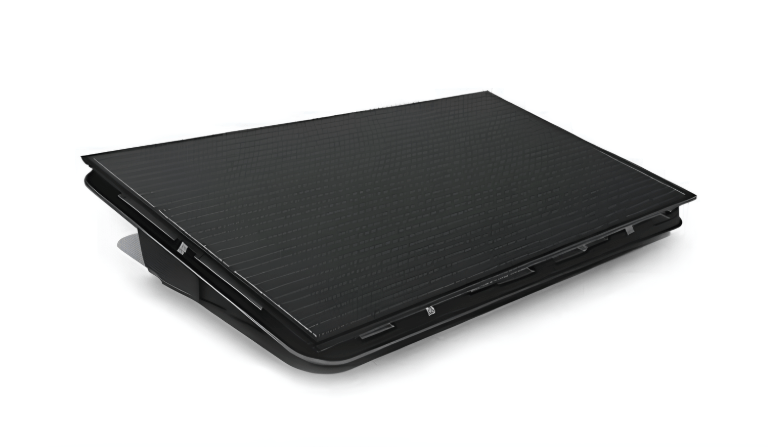

Cet article détaille la mise à la terre d’une installation solaire équipée de bacs Renusol. La mise à la terre est une étape essentielle pour assurer la sécurité de votre installation et la protéger des surtensions.
Référence des pièces
Pour effectuer la mise à la terre avec le système Renusol, vous aurez besoin des éléments suivants :
- Fil de terre 6 mm²

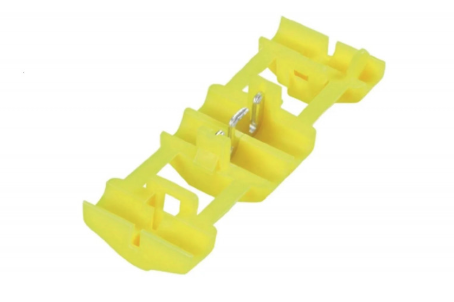

- Dérivateur de terre (pour dériver la terre sur chaque ligne)
- Agrafe Rayvolt ARAYMOND
Outil recommandé :
- Pince multiprise standard L250 mm avec mâchoires à dents et bouton de verrouillage
Étapes de montage
Avant la pose des panneaux sur les bacs :

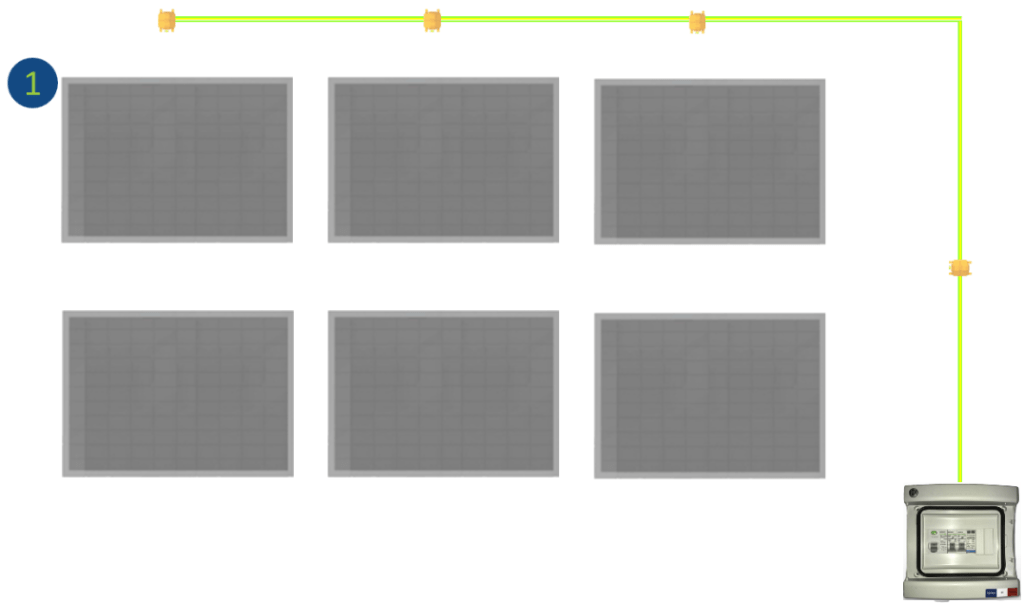

- Mise en place du câble de terre 6 mm²
- Positionnez le câble de terre le long de votre installation, en prévoyant des points de connexion pour chaque ligne de panneaux.
- Installation des dérivations de terre équipotentielle
- Les dérivations de terre équipotentielle permettent de relier les différents éléments conducteurs à la terre, évitant ainsi des différences de potentiel.

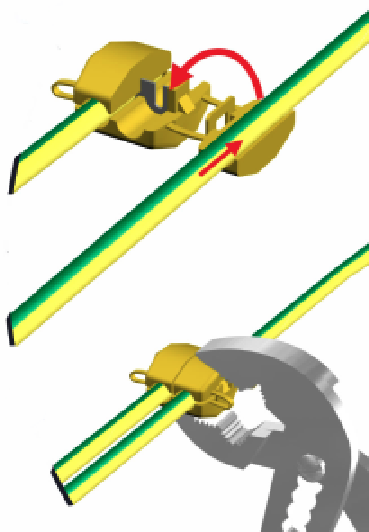

Procédure pour chaque dérivateur :
- Insérez le câble de terre dans le couvercle du dérivateur.
- Fermez le couvercle tout en maintenant le câble en place.
- Pressez le couvercle avec une pince multiprise jusqu’à verrouillage.
- Répétez ces étapes pour le deuxième fil si nécessaire.
Mise à la terre des panneaux solaires :

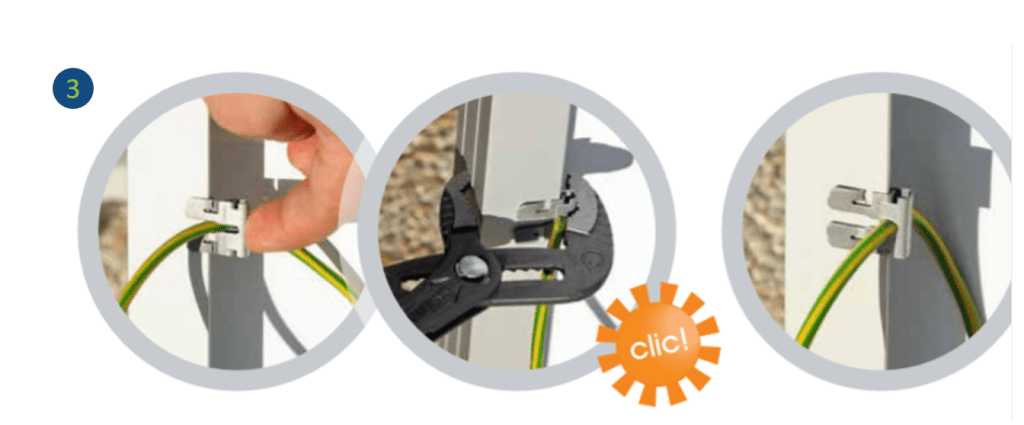

- Fixation des agrafes ARAYMOND
- Positionnez une agrafe ARAYMOND sur le cadre de chaque panneau solaire.
- Connexion des panneaux à la terre
- Positionnez le panneau sur les bacs Renusol.
- Soulevez légèrement le panneau pour fixer l’agrafe et le fil de terre à l’aide d’une pince multiprise.
- Replacez le panneau correctement sur les bacs Renusol.

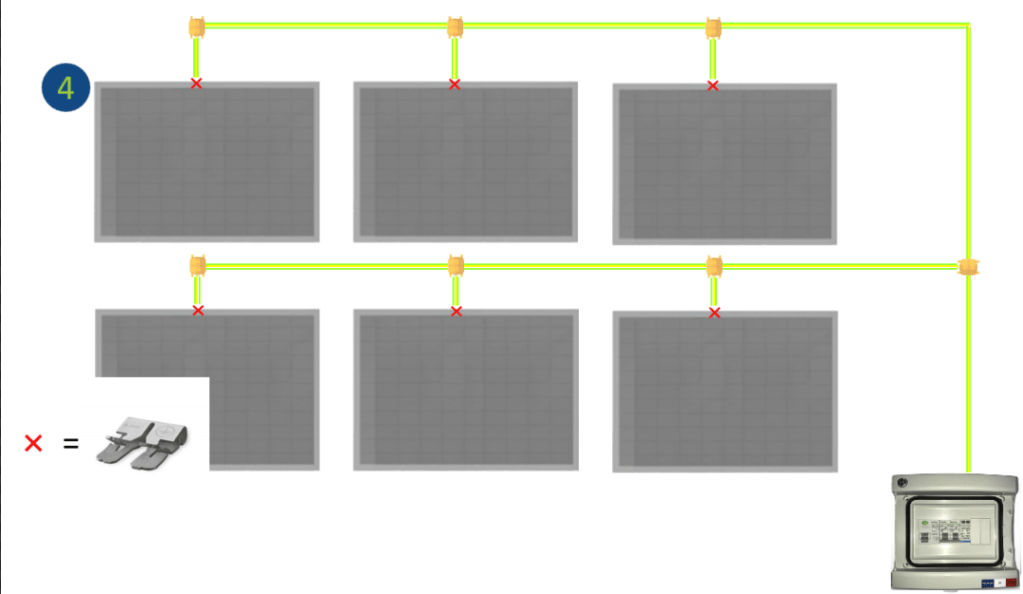

Connexion finale au coffret de protection
Pour terminer la mise à la terre, connectez le câble de terre 6 mm² à votre coffret de protection. Cela permet de centraliser toutes les connexions de terre et d’assurer la sécurité de l’installation.
Pour des informations supplémentaires sur le raccordement de votre coffret de protection, référez-vous à la section « Je pose l’onduleur et le coffret de protection » de notre guide.
Astuce pratique :
- Vérifiez toutes vos connexions de terre avant de finaliser l’installation. Une liaison mal fixée pourrait compromettre l’efficacité de votre système.
En suivant ces étapes, vous garantirez la sécurité et la durabilité de votre installation solaire avec les bacs Renusol.
