Mise à la terre sur toiture en bac acier

La mise à la terre est une étape essentielle pour assurer la sécurité et la protection de votre installation solaire en cas de surtension, notamment due à la foudre. Dans cet article, nous détaillons les étapes de mise à la terre pour une toiture en bac acier.

Référence des pièces

Pour réaliser la mise à la terre, vous aurez besoin des éléments suivants :

• Fil de terre 6mm² : pour assurer la continuité de la mise à la terre sur toute l’installation.
• Dérivateur de terre : pour dériver la terre sur chaque ligne de panneaux.

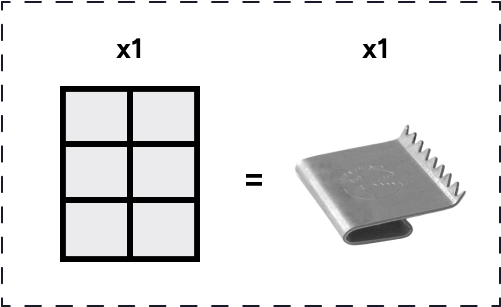

• Cosse de mise à la terre avec connectique et vis de fixation : pour connecter les panneaux à la structure de fixation.

Étapes de montage

1. Dérivation de la terre pour chaque ligne de panneau

Cette étape est à réaliser avant la pose des panneaux. Voici les actions à suivre :

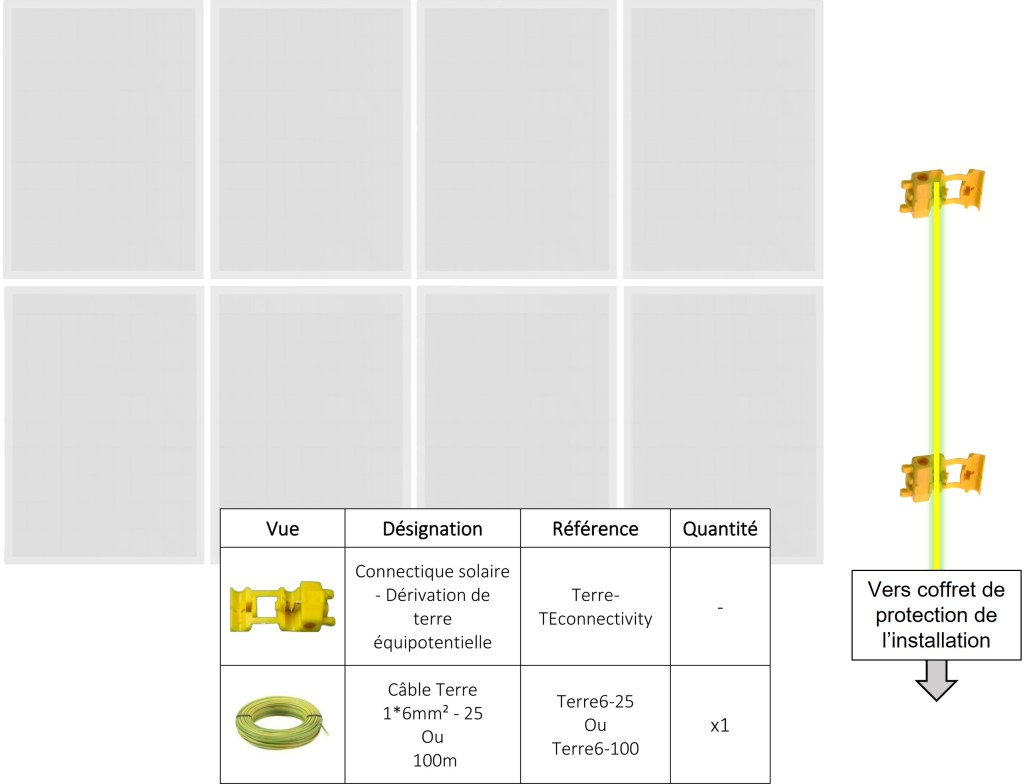

1. Identifiez chaque ligne de panneaux solaires sur la toiture en bac acier.

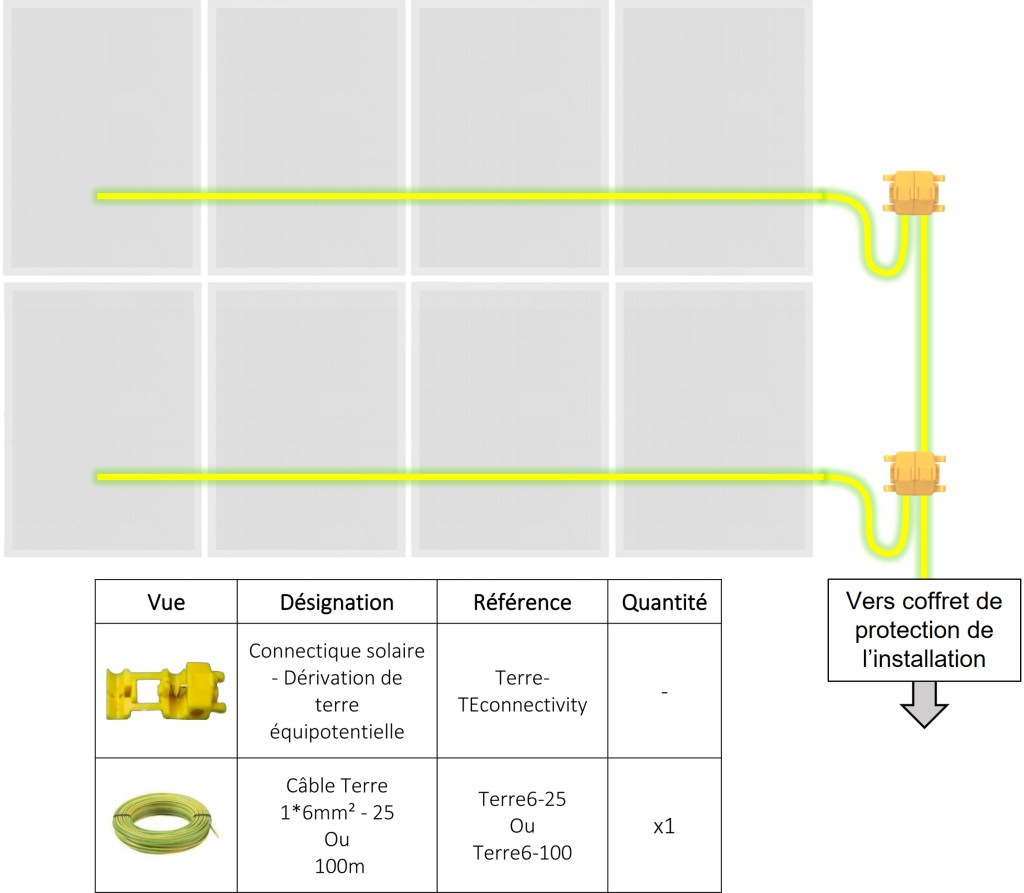

2. Positionnez un connecteur de dérivation en face de chaque ligne. Assurez-vous que le fil de terre soit correctement tendu et fixé.

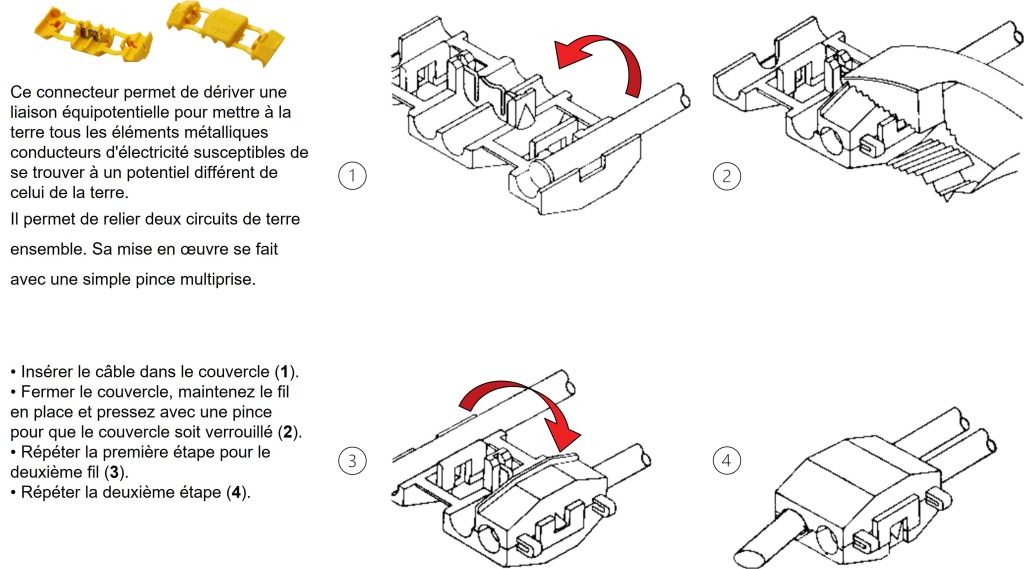

3. Connectez chaque dérivateur de terre au fil principal de mise à la terre.

2. Mise à la terre des panneaux

Cette étape est à effectuer au moment de la pose des panneaux. Suivez ces étapes :

1. Placez les panneaux solaires sur les structures de fixation préalablement installées.

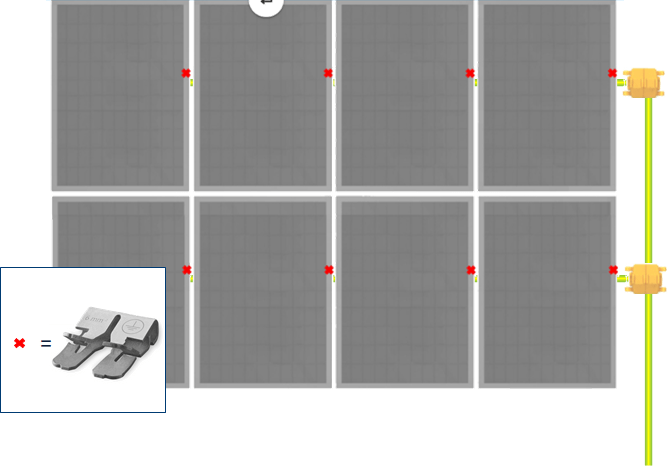

2. Utilisez une pince multiprise pour pincer l’agrafe et le fil de terre sur le panneau. Assurez-vous que la connexion soit ferme et électriquement continue.
3. Vérifiez que chaque panneau est correctement connecté à la structure mise à la terre.

Mes conseils pratiques

• Inspection finale : Une fois l’installation terminée, contrôlez la continuité électrique de l’ensemble du système de mise à la terre à l’aide d’un testeur de terre.
• Normes à respecter : Assurez-vous que votre installation respecte les normes électriques locales en vigueur, la NF C15-100 en France.

Avec une mise à la terre correctement réalisée, votre système photovoltaïque sera protégé contre les surtensions, améliorant ainsi sa durée de vie et sa sécurité.
