Dans cet article, nous vous guidons pas à pas pour assembler un connecteur AC Wieland. Ces connecteurs sont essentiels pour garantir une connexion fiable et sécurisée entre vos composants solaires.

Matériel nécessaire

• Une paire de connecteurs rapides AC Wieland
• Câbles solaires nus (phase, neutre et terre)
• Petit tournevis

Attention : Les connecteurs Sunclix ne sont pas compatibles avec les connecteurs MC4.

---

Étapes de montage du connecteur AC Wieland

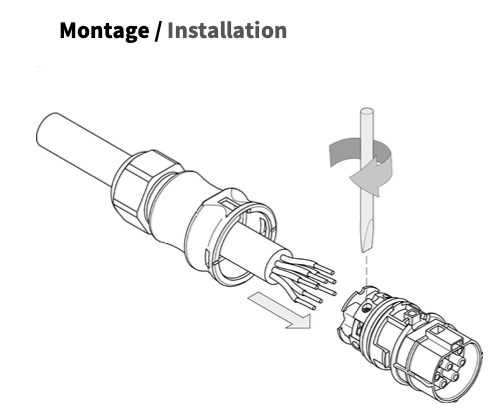

1. Préparer les câbles :
   • Dénudez les câbles (phase, neutre et terre) sur environ 10 mm.

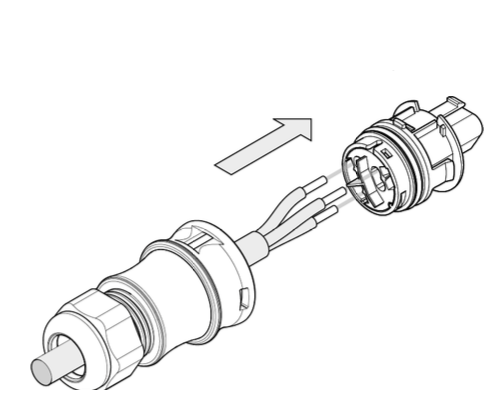

2. Insérer le câble dans le culot :
   • Glissez le câble dans la base du connecteur.

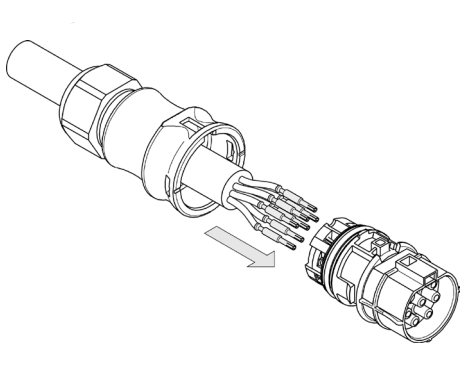

3. Fixer les câbles dans le corps du connecteur :
   • Insérez les fils dans les emplacements correspondants en vous référant aux symboles gravés sur le connecteur (phase, neutre, terre).
   • Utilisez le tournevis pour resserrer les vis de serrage afin d’assurer un bon maintien des câbles.

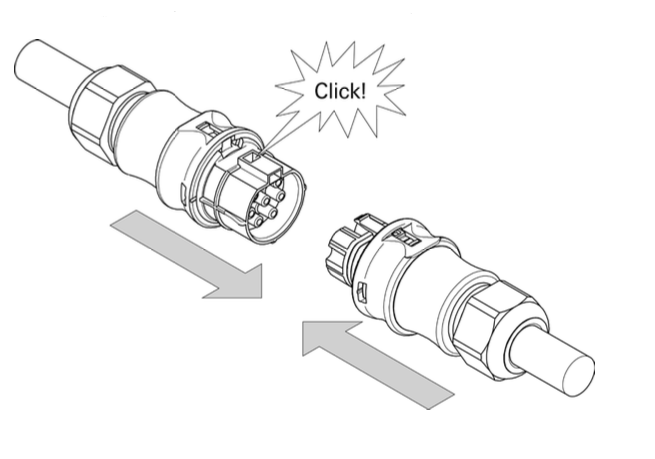

4. Clicker le connecteur
   • vous entendez un « Click » qui signifie que le connecteur est à présent fermé

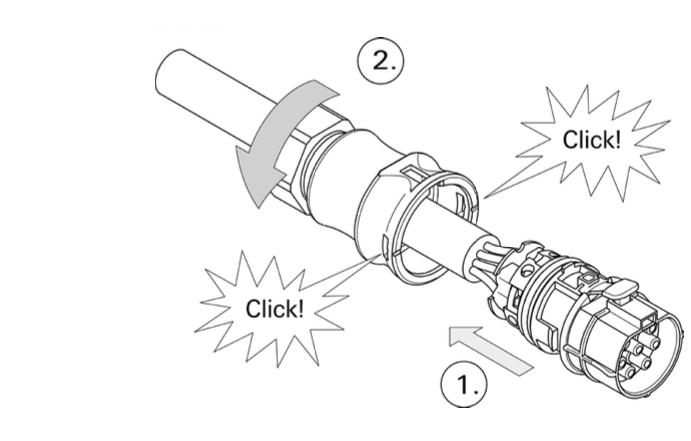

5. Resserrer le culot :
   • Replacez le culot sur le connecteur et serrez-le fermement.

---

Points importants à noter

• Câbles souples :
  • Si vous utilisez un câble AC souple, veillez à sertir des embouts avant de les insérer dans le connecteur.
• Câbles rigides :
  • Si le câble est rigide, vous pouvez l’insérer directement sans ajouter d’embouts.

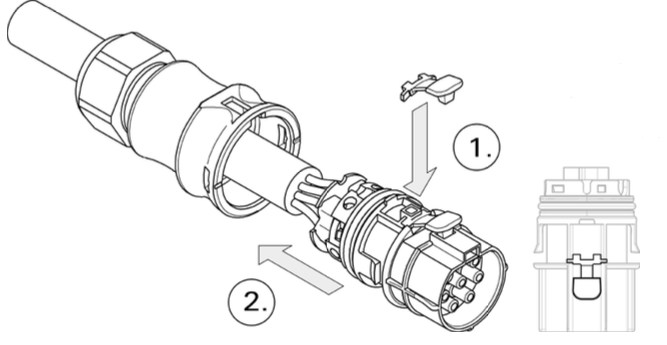

• Optionnel:
  • Certains câble sont équipé de clip de sécurité qui maintient le connecteur enfoncé, il doit être poussé manuellement.

---

Étapes de démontage du connecteur AC Wieland

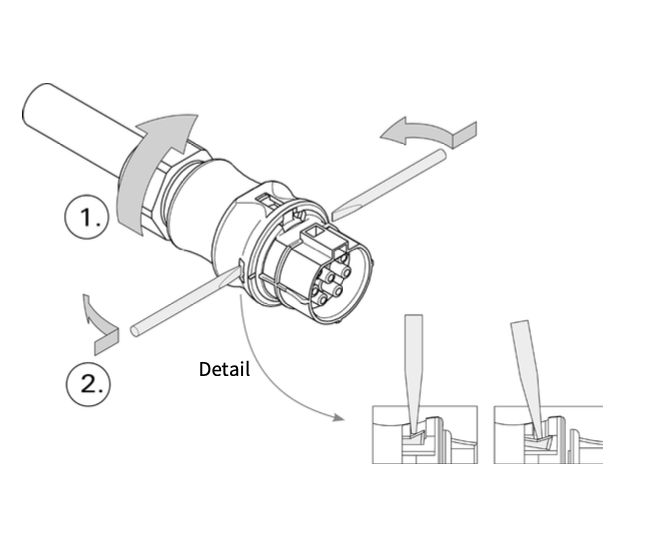

• Insérer un tournevis :
  • Au niveau du connecteur un clips de sécurité maintient les 2 parties du connecteur mâle et femelle. Exercer une pression dessus afin de désolidariser les connecteurs entre eux.
• Déverrouiller le couvercle du connecteur :
  • Insérer un tournevis sur la partie latérale du connecteur afin de pouvoir retire le couvercle de protection du bornier.

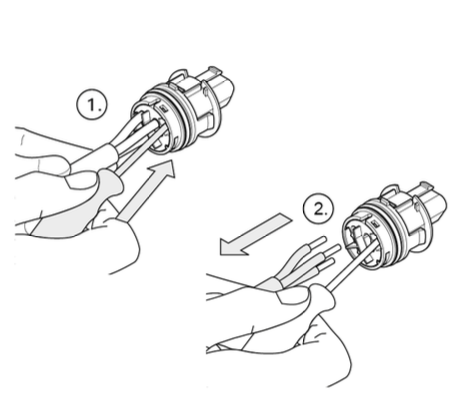

• Desserrer les câbles dans le corps du connecteur :
  • Utiliser un petit tournevis plat pour desserrer les câbles dur bornier de connection

Schémas utiles

Des schémas de montage et de démontage sont disponibles pour mieux visualiser les étapes. N’hésitez pas à les consulter pour réduire le risque d’erreurs.

Caratéristiques Techniques :

• Connecteur rapide Wieland RST20 pour raccorder les câbles AC.
• Accepte des sections de câble : 3G2.5, 3G6, 5G2.5.
• Diamètre de câble extérieur accepté : 10 à 14 mm pour l’étanchéité côtés câbles.
• Tensions nominales standard : 250 / 400V.
• Étanchéité ATEX en IP68/IP69, adaptée aux conditions météorologiques difficiles.

Vidéos Utiles

En suivant ces instructions, vous serez en mesure de monter vos connecteurs Wieland en toute sécurité. Si vous avez des questions ou des problèmes, contactez un professionnel pour éviter tout incident.
