Cet article vous guide pas à pas pour monter et démonter un connecteur Sunclix.

Attention

Les connecteurs Sunclix ne sont pas compatibles avec les connecteurs MC4. Assurez-vous d’utiliser le bon type de connecteur pour votre installation solaire.

Matériel nécessaire

• Une paire de connecteurs Sunclix
• Des câbles solaires nus
• Un petit tournevis
• Une pince à dénuder

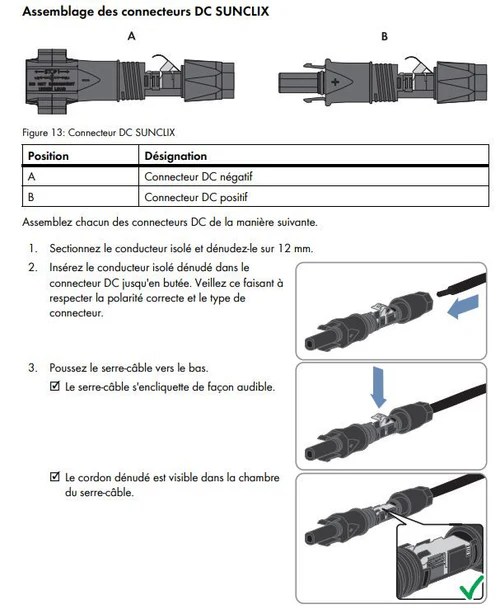

Monter un connecteur Sunclix

1. Préparation des câbles :
   • Dénudez chaque câble solaire sur environ 10 mm à l’aide de la pince à dénuder.

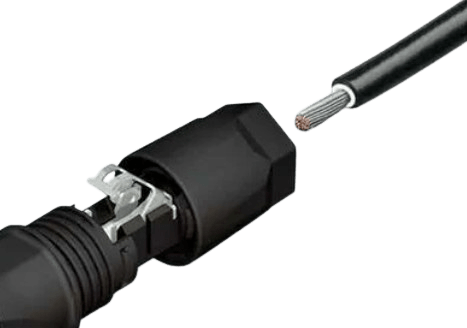

2. Insertion du câble :
   • Insérez le câble dans le connecteur Sunclix jusqu’à ce qu’il soit bien en place.
   • Vérifiez que le câble est correctement inséré.

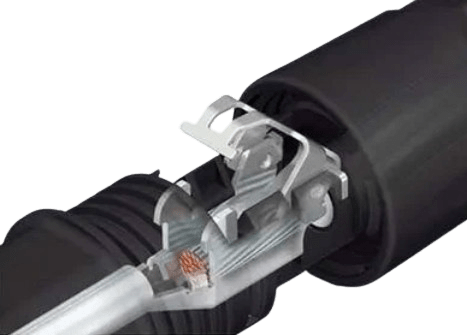

3. Fermeture du connecteur :
   • Refermez la languette latérale jusqu’à entendre un « clic », indiquant que le câble est sécurisé dans le connecteur.

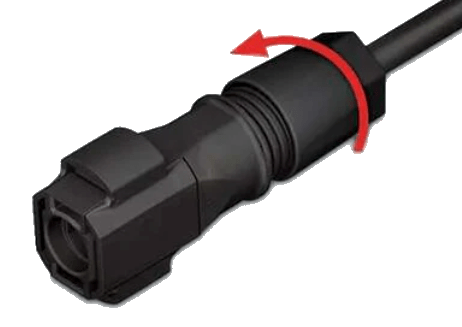

4. Finalisation :
   • Repositionnez le culot sur le connecteur et resserrez-le pour assurer une connexion ferme et étanche.

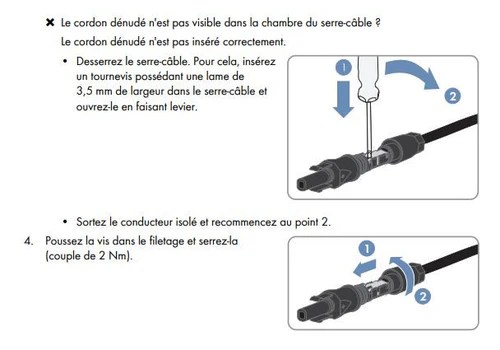

Démonter un connecteur Sunclix

1. Ouverture du culot :
   • Dévissez le culot du connecteur à l’aide de votre tournevis.

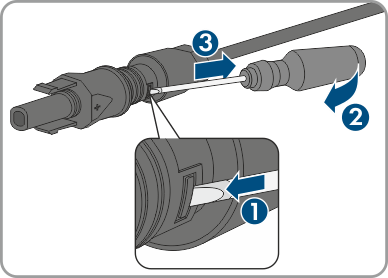

2. Libération des clips :
   • Utilisez un petit tournevis pour soulever les clips périphériques qui maintiennent le connecteur.
3. Retrait de la base :
   • Tirez doucement sur la base arrière du connecteur pour l’enlever.

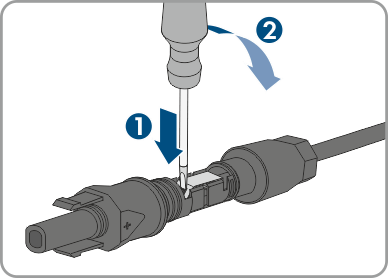

4. Déclipsage de la languette :
   • Glissez le tournevis dans la fente de la languette pour déclipser celle-ci.
5. Extraction du câble :
   • Une fois la languette décliquée, retirez le câble du connecteur.

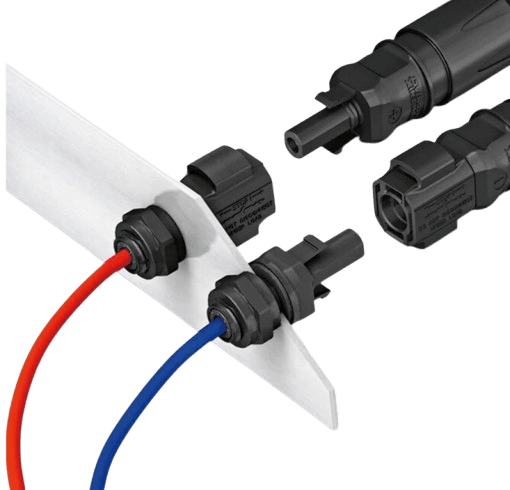

Schéma Fabricant Phoenix Contact Sunclix

Caractéristiques Techniques :

• Marque : Phoenix Contact.
• Modèle : Mâle et Femelle (Paire).
• Section de raccordement : 2,5 à 6 mm².
• Diamètre extérieur du câble : 5 à 8 mm.
• Indice de protection : IP68.
• Intensité nominale : 40 A.
• Tension nominale : 1100 V.
• Mode de raccordement : À ressort.

Vidéos Utiles

---

Le montage et le démontage d’un connecteur Sunclix sont des étapes essentielles pour assurer la sécurité et l’efficacité de votre système solaire.
