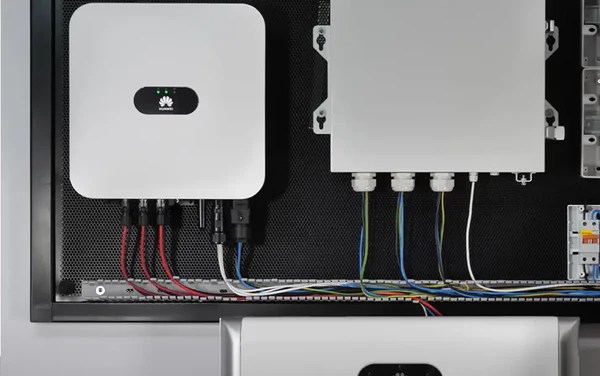

L’installation d’une Back Up Box Huawei est une solution idéale pour assurer une alimentation continue de certaines charges en cas de coupure de réseau. Voici les étapes détaillées pour installer ce composant clé dans votre système photovoltaïque.
1. Référence des pièces
Pour réaliser cette installation, vous aurez besoin des éléments suivants :
- Back Up Box Huawei
- Câble de batterie
- Câble de puissance vers le tableau électrique
- Câble de puissance vers l’onduleur
- Câble de liaison avec l’onduleur

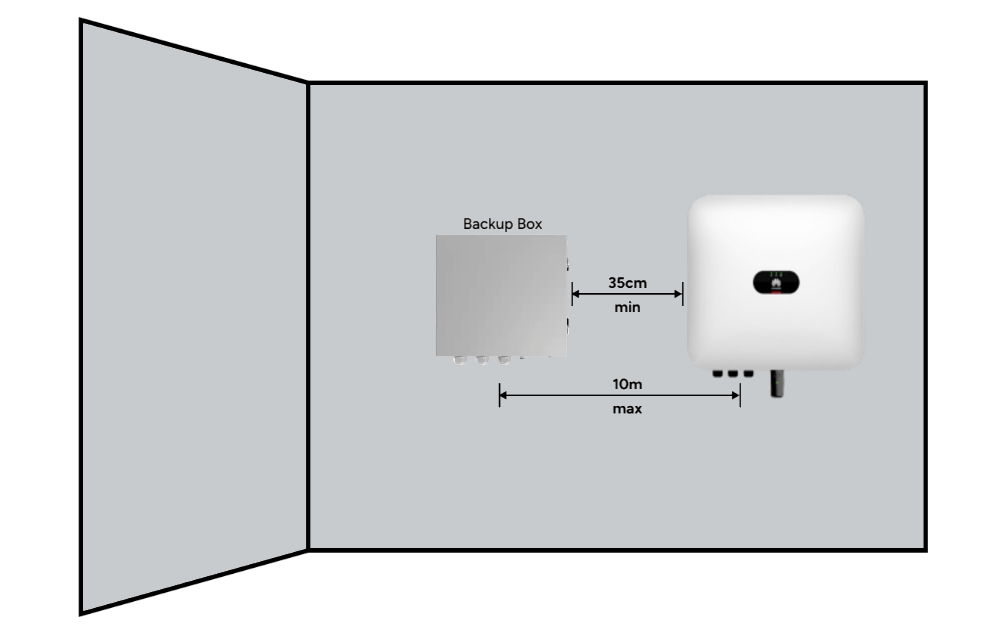

2. Environnement requis
La Back Up Box doit être installée dans un endroit protégé de la lumière directe et des intempéries. Veillez à respecter les recommandations du fabricant pour garantir un fonctionnement optimal.
3. Prérequis
- La Back Up Box s’installe entre le tableau électrique et l’onduleur.
- Assurez-vous que le câblage est conforme aux normes électriques en vigueur.

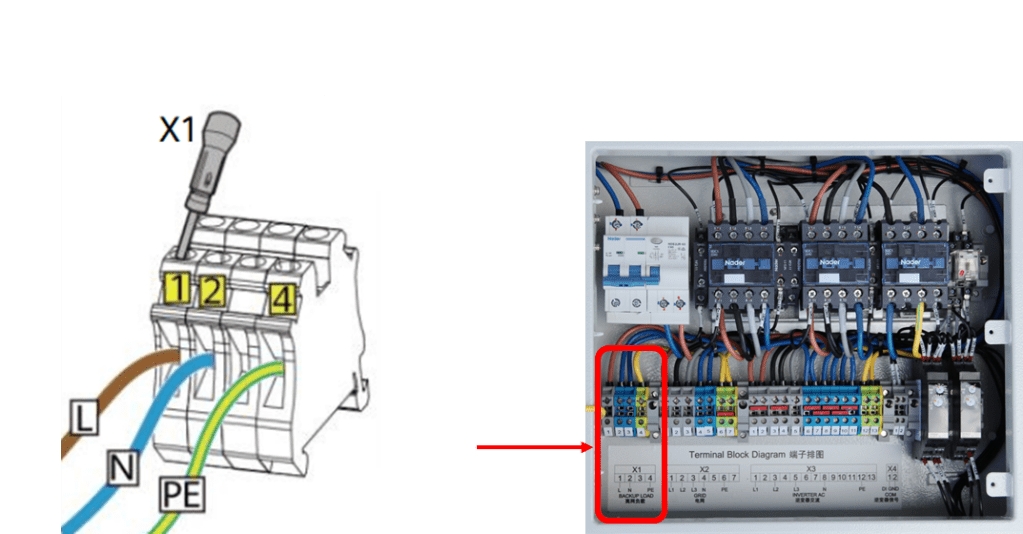

4. Raccordement des charges secourues
Les charges secourues en cas de coupure de réseau doivent être connectées au connecteur X1. Ce raccordement est identique en monophasé et triphasé, mais notez que la Back Up Box ne peut secourir qu’un circuit monophasé.
5. Raccordement au tableau électrique
Monophasé :
- Phase : borne 1 sur le connecteur X2
- Neutre : borne 4 sur le connecteur X2
- Terre : borne 6 sur le connecteur X2

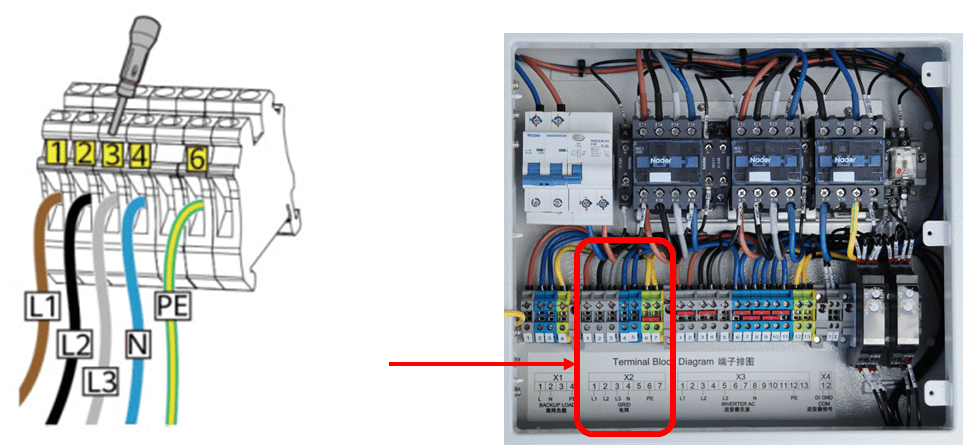

Triphasé :
- Phases : bornes 1, 2 et 3 sur le connecteur X2
- Neutre : borne 4 sur le connecteur X2
- Terre : borne 6 sur le connecteur X2

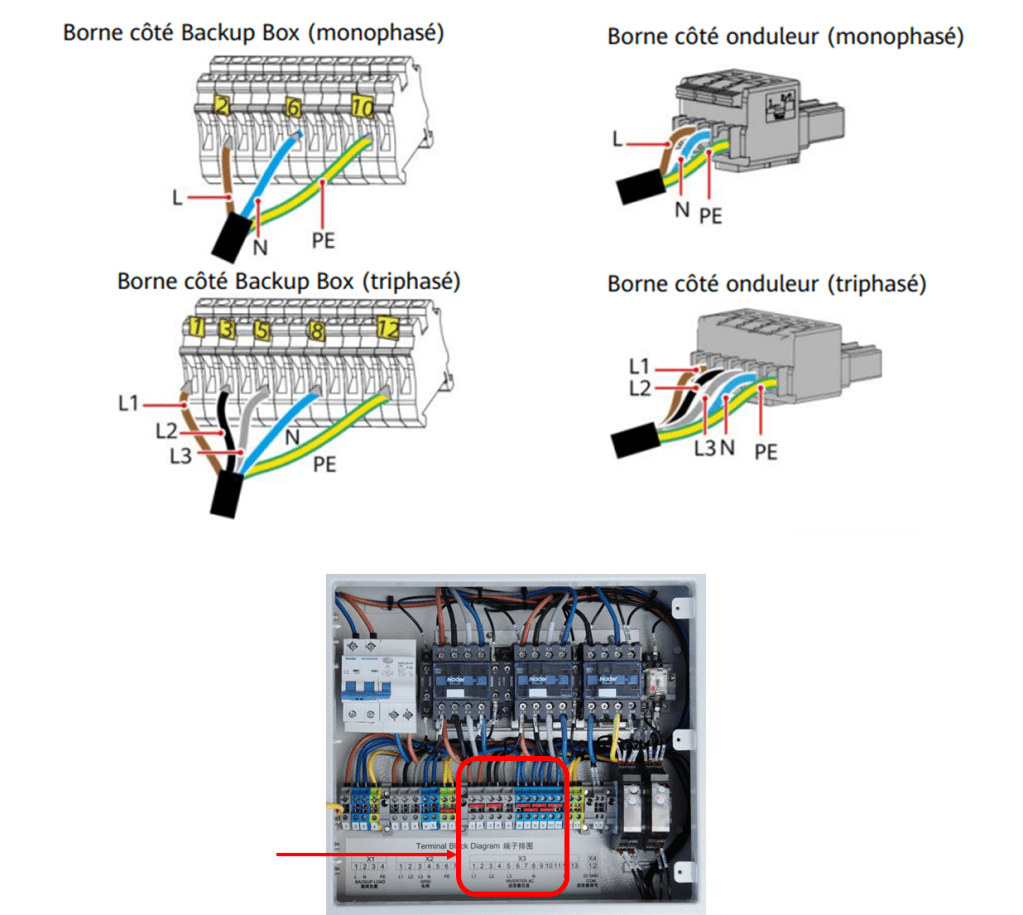

6. Raccordement de l’onduleur
Le raccordement de l’onduleur à la Back Up Box se fait via le connecteur X3. Suivez les instructions du guide rapide pour une connexion correcte.

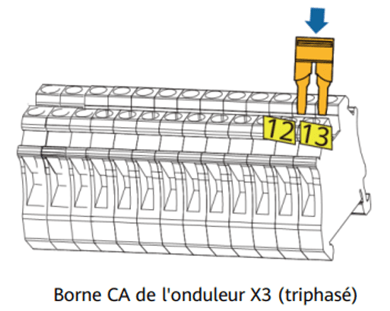

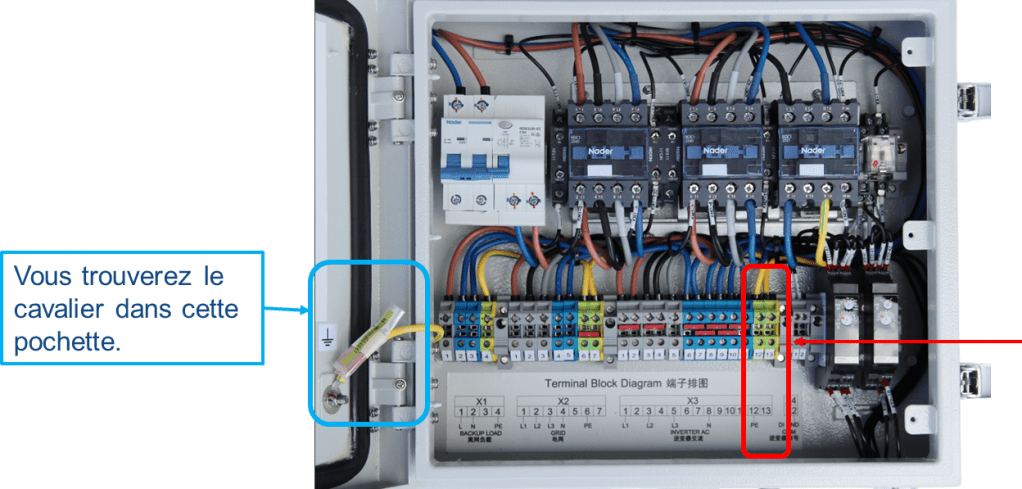

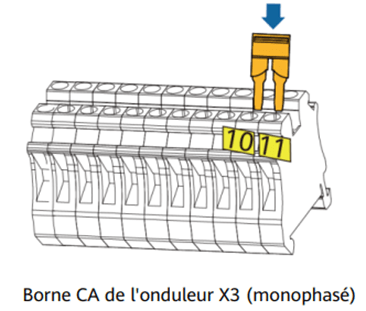

7. Installation de la plaque de court-circuit
En France, la topologie électrique nécessite une adaptation spécifique pour le mode hors réseau :
- Monophasé : Le neutre de l’onduleur doit être relié à la terre.
- Triphasé : Le neutre doit être déconnecté, comme indiqué dans les schémas fournis par Huawei.
Cette configuration garantit que le différentiel déclenche en cas de défaut, même en mode hors réseau.

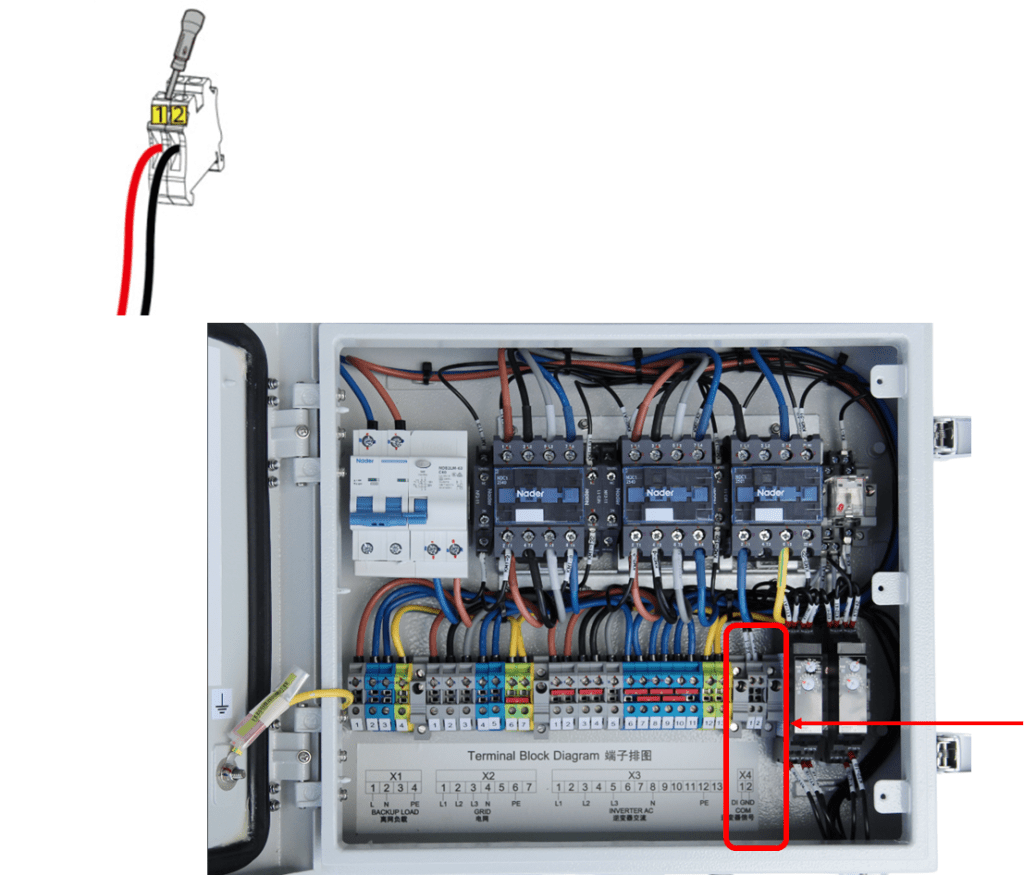

8. Raccordement du signal
Le raccordement du signal est identique pour une installation monophasée ou triphasée. Suivez les instructions du manuel pour connecter correctement les câbles de signalisation.
9. Vidéo d’installation
Pour plus de clarté, une vidéo tutorielle est disponible pour vous guider pas à pas. Consultez le lien fourni dans le guide d’installation rapide.
10. Mise en service du système
- Depuis l’application Fusion Solar, connectez-vous avec votre compte installateur.
- Allez dans la section Moi, puis sélectionnez Mise en service de l’appareil.
- Accédez à Paramètres, puis à Paramètres de fonction pour configurer les modes hors réseau et raccordé au réseau selon vos besoins.
Conseils supplémentaires :
- Vérifiez tous les câblages avant de mettre sous tension.
- Effectuez des tests pour valider le bon fonctionnement des charges secourues.
Avec ce guide, vous devriez être en mesure d’installer une Back Up Box Huawei de manière sécurisée et efficace. Si vous avez des questions ou des doutes, n’hésitez pas à consulter un professionnel ou à vous référer au guide officiel du fabricant.
