Comment installer un onduleur de chaîne Huawei Sun2000 avec un coffret de protection
1. Référence des pièces
Pour réaliser cette installation, vous aurez besoin du matériel suivant :
- Onduleur de chaîne Huawei SUN2000
- Coffret de protection AC/DC
- Câble de liaison du coffret au tableau électrique général
- Câble de liaison DC des panneaux au coffret de protection AC/DC avec connecteurs Sunclix
- Liaison de terre équipotentielle des panneaux 6 mm²
- Câble de terre 16 mm² (si un parafoudre est présent dans le coffret de protection)
Liens utiles : Manuel Huawei SUN2000

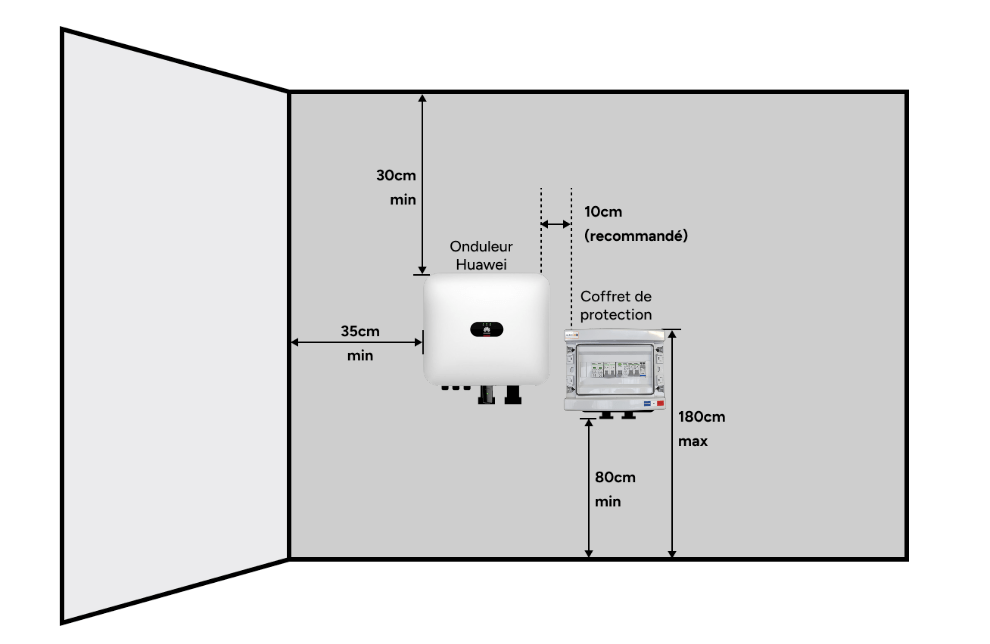

2. Environnement
Consultez les recommandations complètes de l’installation dans le manuel (page 23).

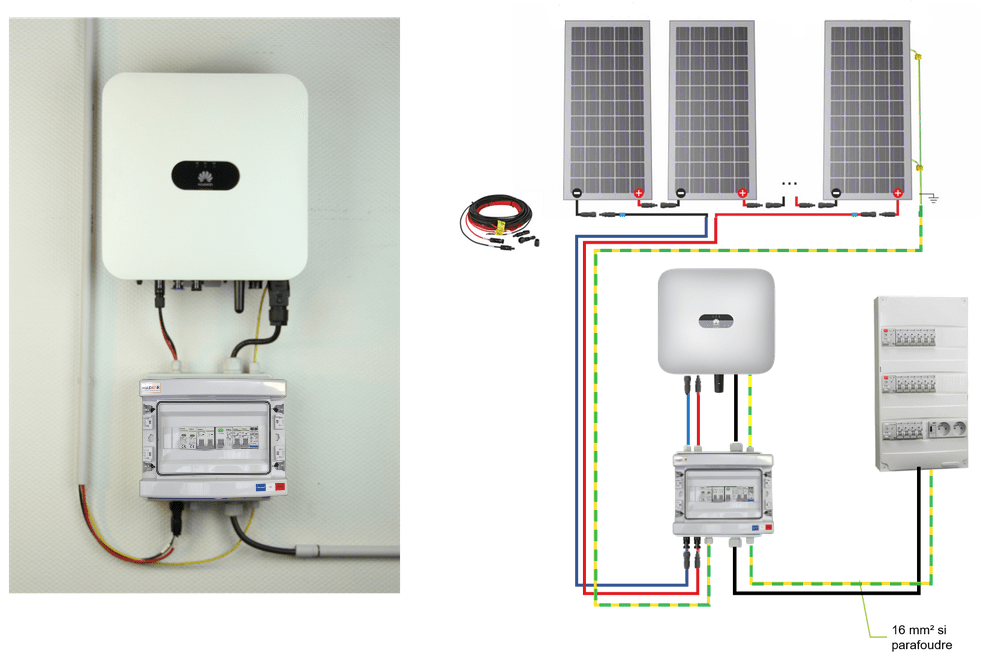

3. Vue générale de l’installation
Cette vue fournit un schéma global pour anticiper le positionnement et les connexions. Assurez-vous que tous les composants soient accessibles et bien fixés.

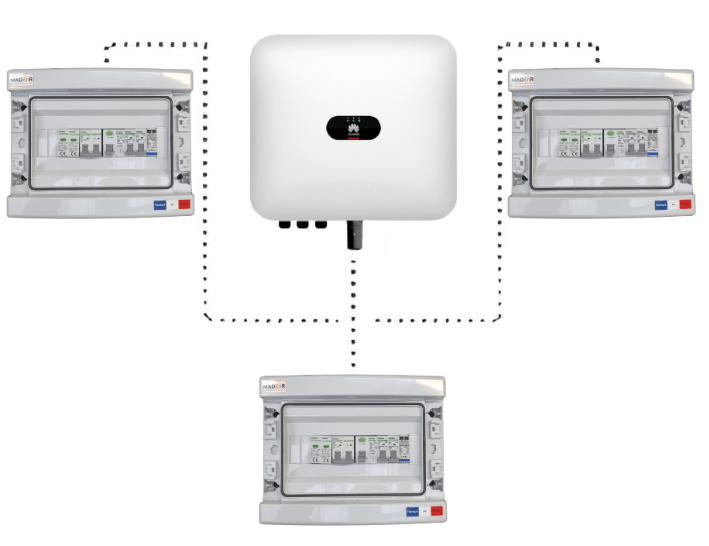

4. Positionnement du coffret de protection et de l’onduleur
Le coffret de protection est livré avec des câbles de liaison suffisamment longs pour positionner l’onduleur à proximité. Vous pouvez raccourcir ces câbles en fonction des besoins.

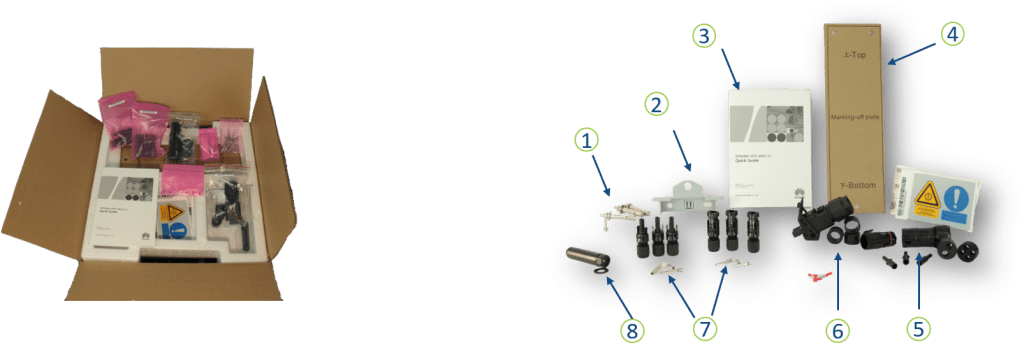

5. Contenu livré
L’onduleur est fourni avec les éléments suivants :
- Chevilles de fixation ‘Spit’
- Support mural
- Manuel d’installation et d’utilisation
- Gabarit de perçage (pour la fixation)
- Connecteur pour compteur Smart Power Sensor
- Connecteurs AC Phoenix
- Connecteurs DC (MC4-Stäubli)
- Antenne Wi-Fi

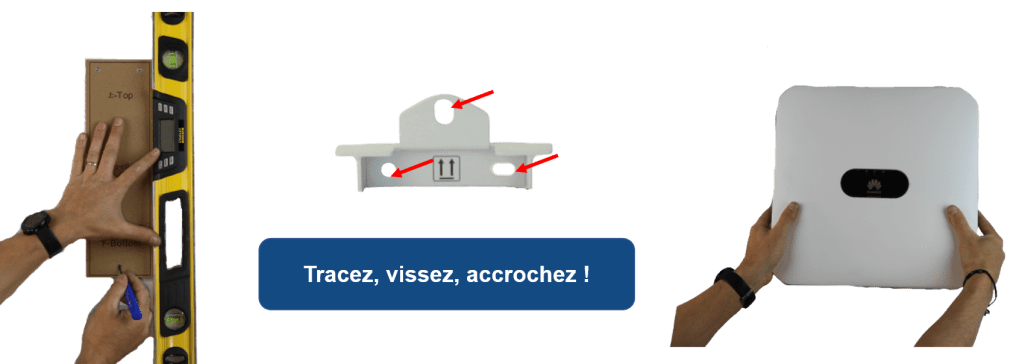

6. Pose de l’onduleur
À l’aide du gabarit fourni, percez le mur et fixez le crochet mural de l’onduleur (consultez la page 3 du manuel).

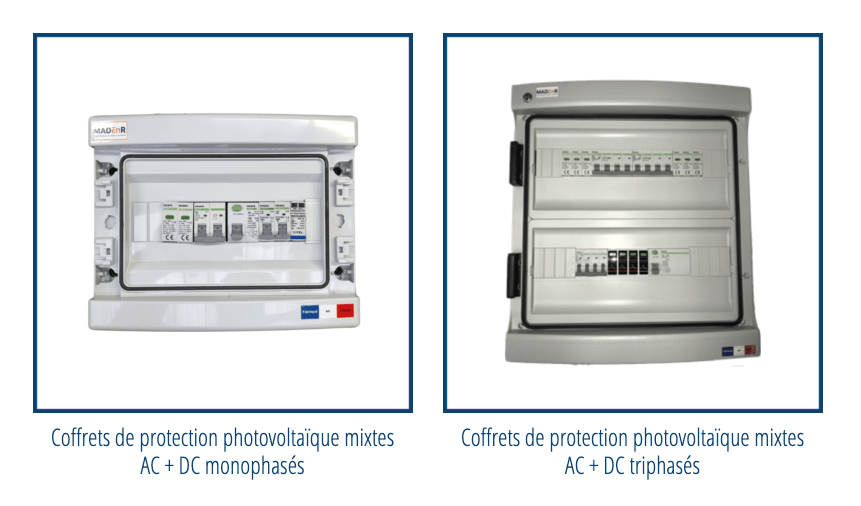

7. Les coffrets de protection AC/DC
Il existe plusieurs modèles adaptés à différentes tailles d’installation. Choisissez celui qui correspond à votre configuration.
- Coffret 1 string (1 MPPT) sans parafoudre monophasé
- Coffret 1 string (1 MPPT) avec parafoudre monophasé
- Coffret 2 string (2 MPPT) sans parafoudre monophasé
- Coffret 2 string (2 MPPT) avec parafoudre monophasé
- Coffret 1 string (1 MPPT) sans parafoudre triphasé
- Coffret 1 string (1 MPPT) avec parafoudre triphasé
- Coffret 2 string (2 MPPT) sans parafoudre triphasé
- Coffret 2 string (2 MPPT) avec parafoudre triphasé
Pour garantir la sécurité et la performance de votre installation photovoltaïque, je vous recommande de consulter le Catalogue général 2024 de MADEnR, un fabricant spécialisé dans les coffrets de protection photovoltaïque AC/DC monophasés. Vous y trouverez des solutions adaptées à vos besoins : Catalogue général MADEnR 2024.

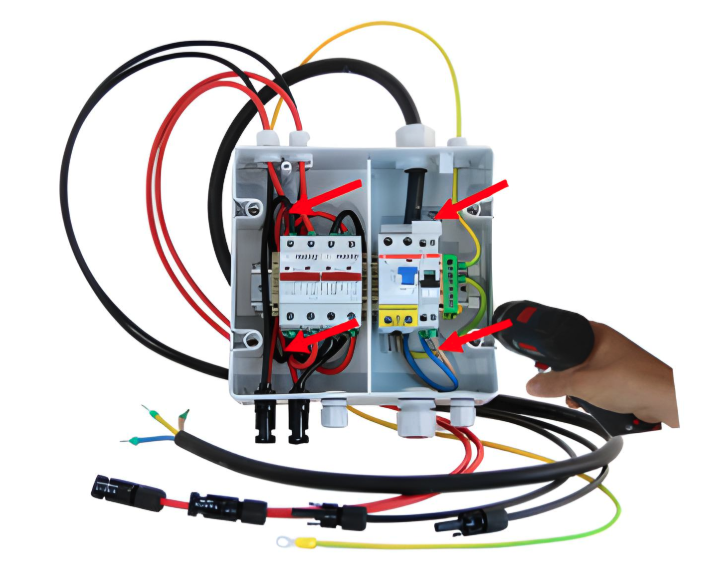

8. Pose du coffret
Fixez solidement le coffret de protection à proximité de l’onduleur. Veillez à un bon alignement pour faciliter les raccordements.
9. Raccordement de l’onduleur

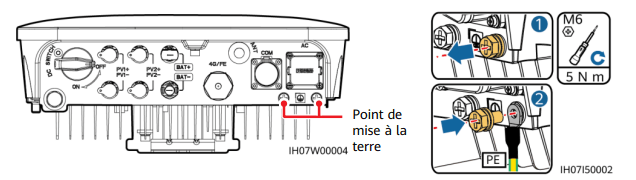

9.1. Mise à la terre de l’onduleur
Utilisez un câble de terre 6 mm² équipé d’une cosse pour le connecter à la vis située dans le coin inférieur droit de l’onduleur.

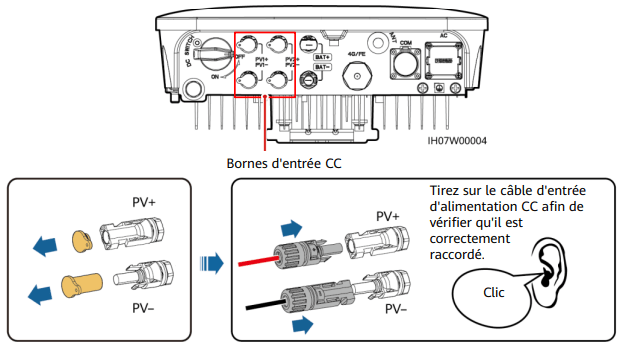

9.2. Raccordement des polarités DC
Branchez les connecteurs MC4 directement sur l’onduleur.

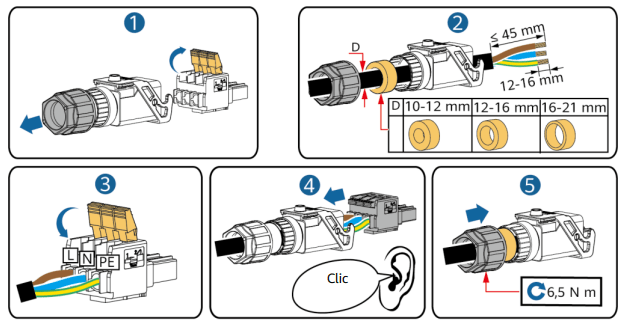

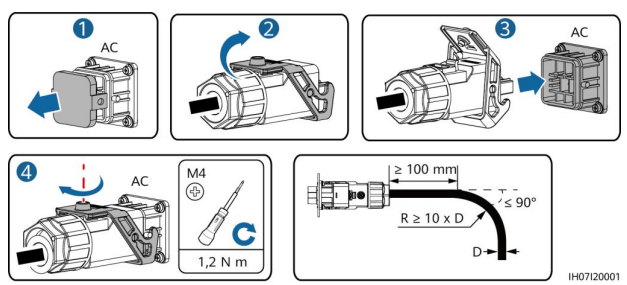

9.3. Raccordement du câble AC
Raccordez la prise AC avant de la brancher sur l’onduleur. Ajustez la longueur du câble si nécessaire.
10. Raccordement des terres
10.1. Borne de terre
Vous pouvez démonter la borne pour simplifier le câblage.

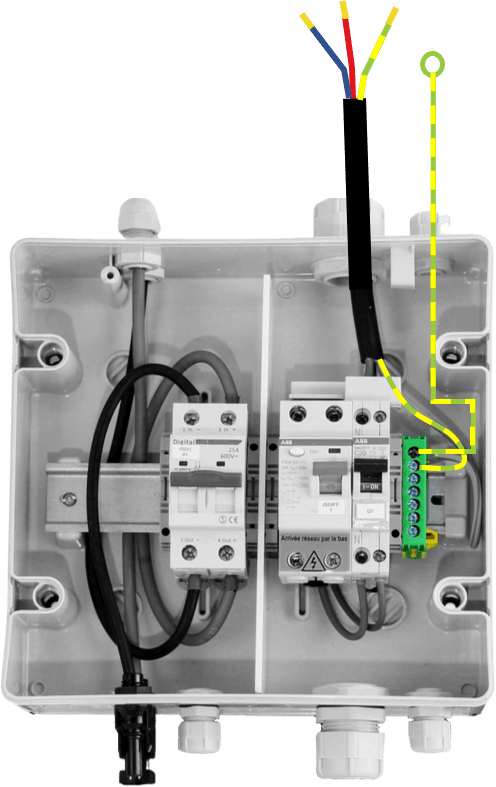

10.2. Terre de l’onduleur
La liaison équipotentielle est déjà raccordée dans le coffret, ainsi que la terre du câble AC.

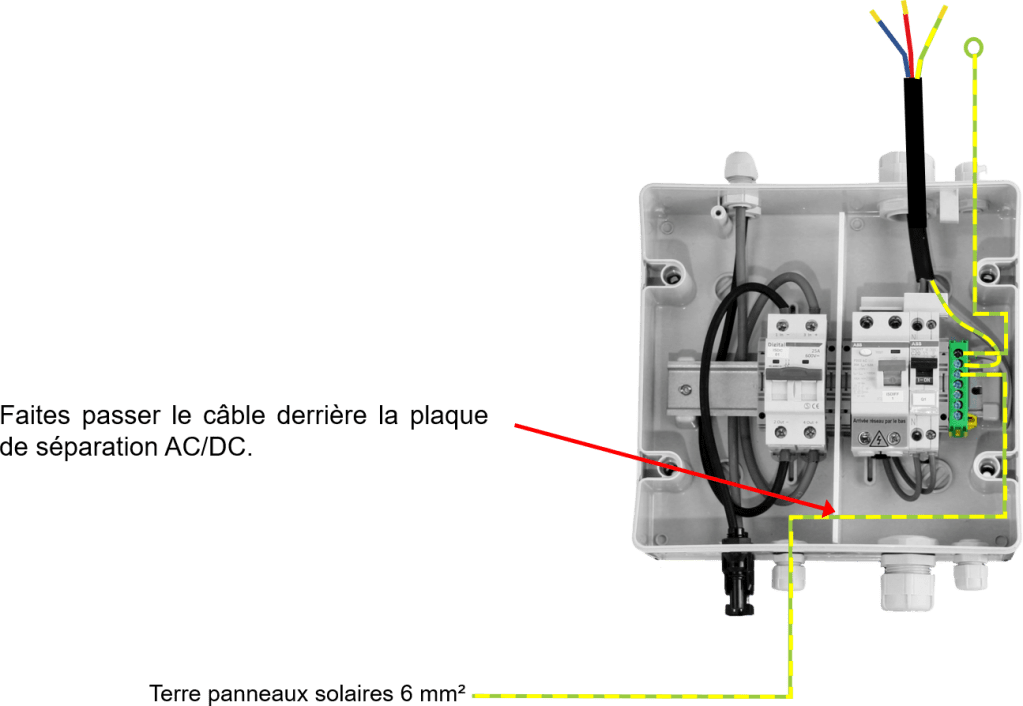

10.3. Terre des panneaux solaires
Faites passer le câble derrière la plaque de séparation AC/DC.
10.4. Terre de l’habitation
Raccordez la terre principale au tableau électrique général.

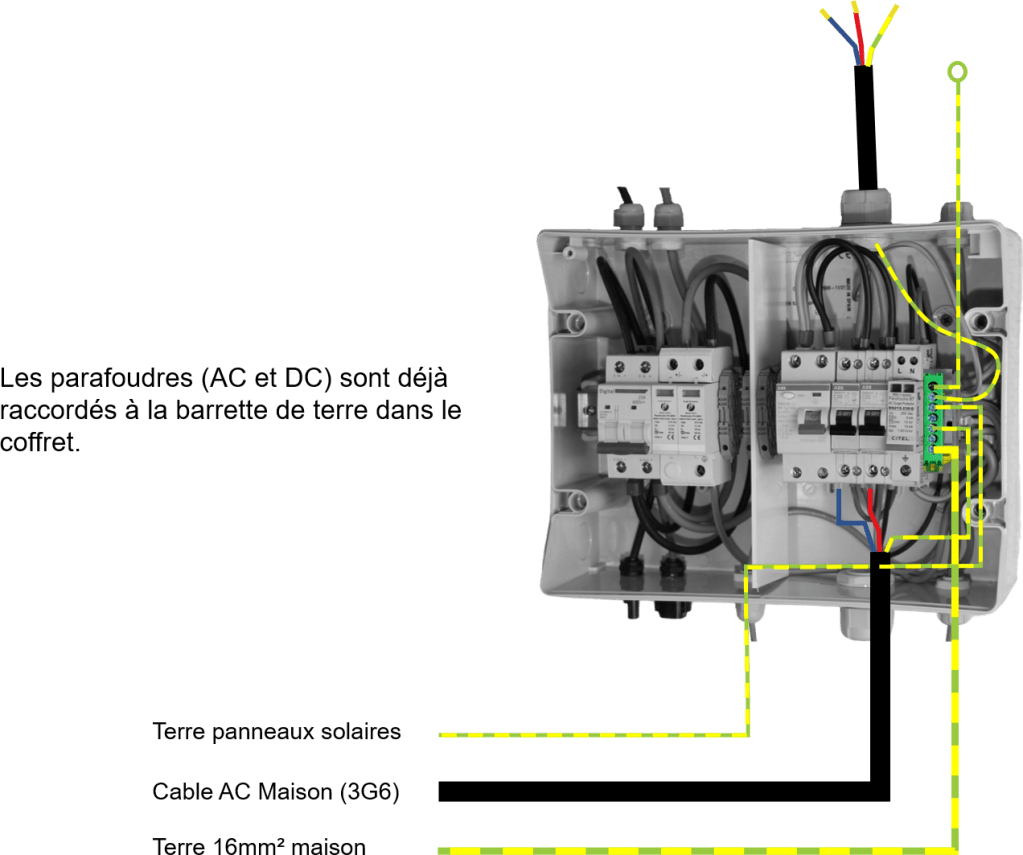

10.5. Terre des parafoudres
Si des parafoudres sont présents, utilisez un câble de 16 mm² pour la terre. Les parafoudres AC et DC sont déjà raccordés à la barrette de terre dans le coffret.
Astuce : Utilisez la borne supplémentaire des parafoudres DC (CITEL) pour simplifier le raccordement à la terre principale.
11. Ajustement des câbles
11.1. Câbles solaires
Raccourcissez les câbles au niveau des interrupteurs sectionneurs dans le coffret. Les bornes sont homologuées pour des câbles souples sans embout.
11.2. Câbles AC
Ajustez la longueur au moment du câblage de la prise AC. Les connexions à levier des connecteurs Phoenix sont idéales pour des fils souples.
11.3. Fil de terre
Coupez le fil de terre à la bonne longueur et utilisez l’embout fourni avec le coffret.
Remarque : Gardez du mou pour les câbles afin de faciliter les manipulations et éviter toute tension.

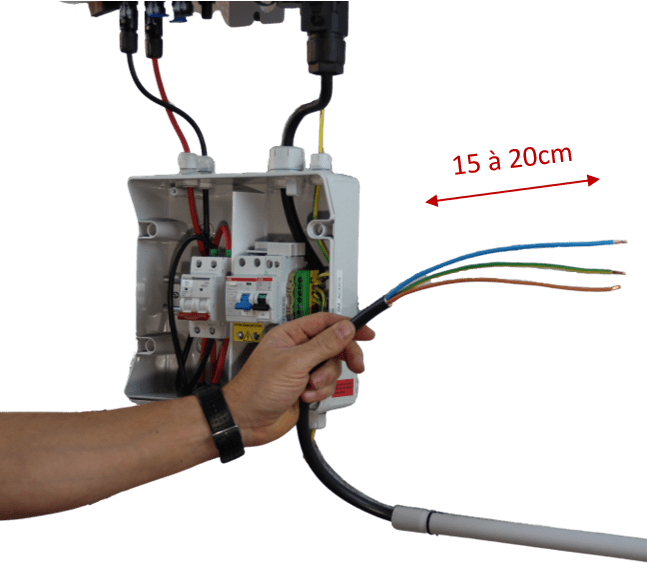

12. Raccordement du coffret au câble AC
- Dégainez le câble sur 15cm puis dénudez ensuite chaque fil de 15mm.
- Passez les fils dans le presse-étoupe prévu à cet effet.
- Raccordez la terre au bornier de terre sur le rail DIN.

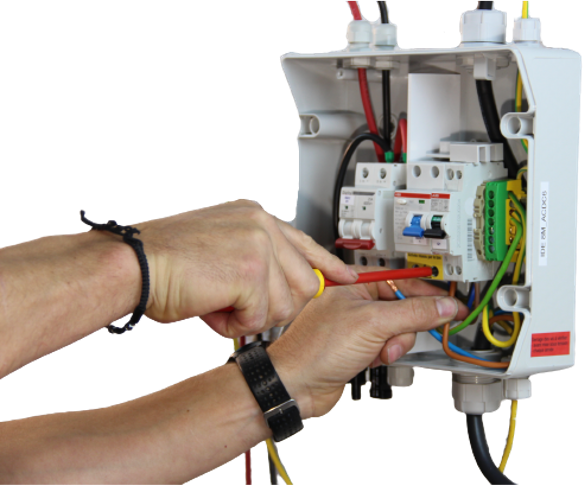

13. Vérifications avant de fermer le coffret
- Vérifiez tous les serrages des bornes avec un tournevis.
- Testez la tenue des câbles en tirant légèrement dessus.
- Serrez les presse-étoupes.
14. Raccordement aux câbles DC des panneaux solaires
ATTENTION : Respectez la tension maximale des MPPT :
- 600 V en monophasé
- 1000 V en triphasé
Calcul de la tension totale :

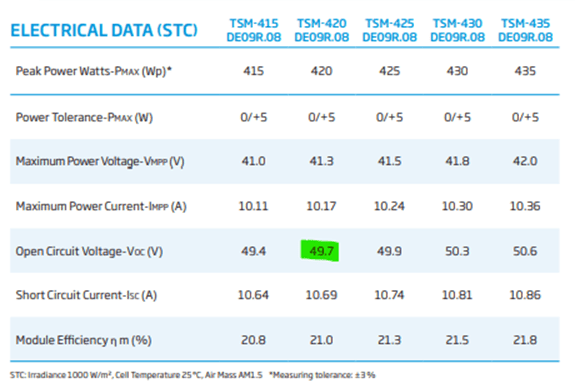

- Pour calculer la tension totale d’une chaîne vous devez prendre la somme des tensions en circuit ouvert (Voc) des panneaux en conditions standards de test (STC) et multiplier ce total par 1,2 (1,2 x somme des Voc). Cette information se trouve sur la fiche technique du panneau (voir photo ci-dessous).
- Vous devez vous assurer de ne pas surcharger une chaîne en tension sous risque de dommages irréversibles.

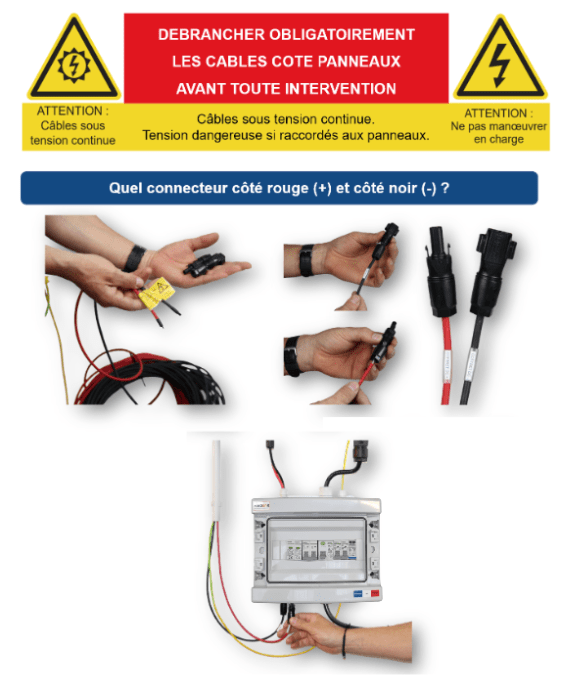

Branchez les connecteurs Sunclix au coffret.
15. Suivi et maintenance
- Suivez votre production avec l’application Fusion Solar.
- Vérifiez annuellement le serrage des bornes des disjoncteurs.
- Assurez-vous que l’onduleur soit bien ventilé et non encombré.
