Les micro-onduleurs Enphase IQ8 sont une solution moderne et performante pour optimiser une installation photovoltaïque. Cependant, leur installation présente des particularités importantes à respecter. Ce guide détaille les étapes de montage et les éléments clés pour installer ces appareils en toute sécurité et efficacité.

Mise à jour et compatibilité

• Les IQ8 nécessitent une mise à jour obligatoire pour produire de l’énergie. Par conséquent, l’utilisation de la passerelle de supervision Envoy S Metered est indispensable.

• Les IQ8 ne sont pas compatibles avec les micro-onduleurs des générations précédentes (IQ7 et autres). Il est donc impossible de mélanger des IQ8 avec d’autres modèles dans une même installation.

Avant le montage, pensez à relever les numéros de série de chaque micro-onduleur. Ces informations seront nécessaires lors de l’étape de démarrage de la supervision.

1. Références des pièces

• Micro-onduleurs IQ8
• Guirlande de micro-onduleur AC Q-Câble pour IQ8
• Connectiques étanches pour raccords AC
• Câble de liaison AC (guirlande → coffret de protection)
• Coffret de protection avec Q Relay Enphase intégré
• Câble de liaison AC (coffret → tableau électrique de la maison)
• Câble de terre
• Supports pour micro-onduleurs

Liens utiles :

• Fiche technique IQ8
• Notice d’installation IQ8
• Schéma de câblage monophasé
• Schéma de câblage triphasé

2. Planification de l’installation

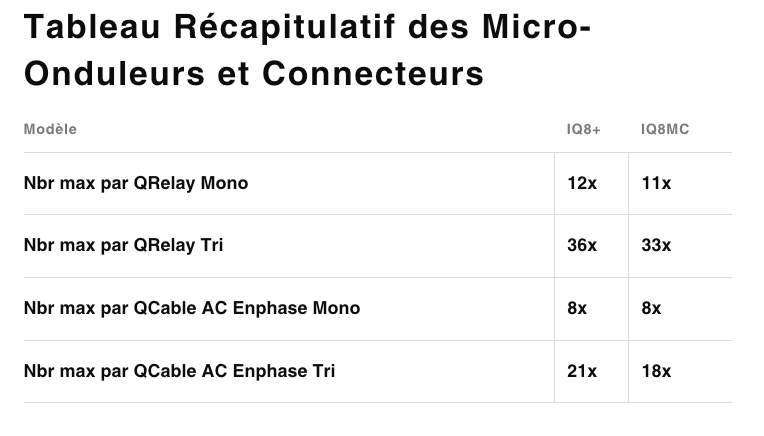

2.1. Limites du nombre de micro-onduleurs

• En monophasé :
  • Moins de 8 IQ8+ ou 8 IQ8MC.
• En triphasé :
  • Moins de 21 IQ8+ ou 18 IQ8MC.

2.2. Plan de calepinage

•  Décollez l’étiquette détachable comportant le numéro de série de chaque micro onduleur et celles-là à l’emplacement correspondant sur le plan de calepinage papier.
• Retirez l’étiquette de l’IQ Gateway et placez là sur le plan de calepinage.
• Gardez toujours une copie du plan de calepinage pour vos archives. Apposez les étiquettes des numéros de série.

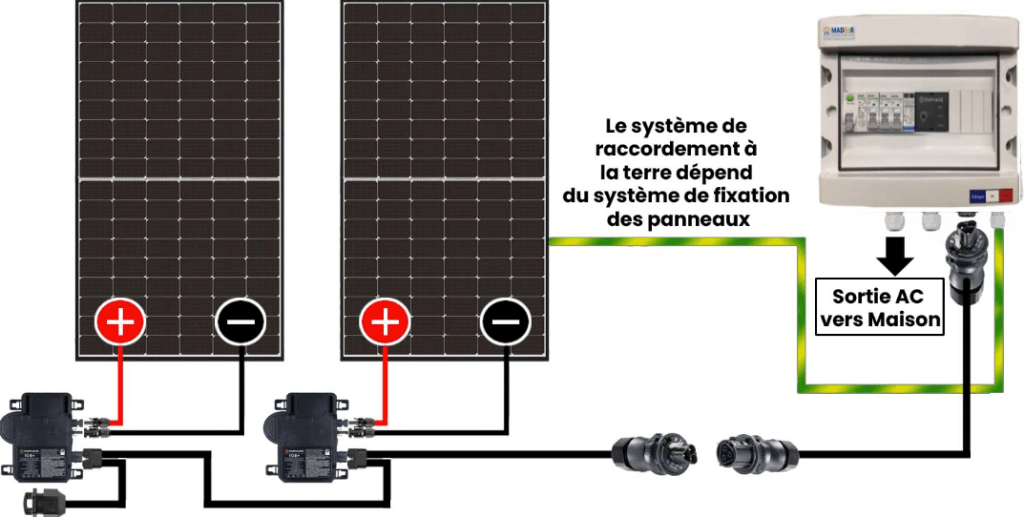

3. Étapes de montage

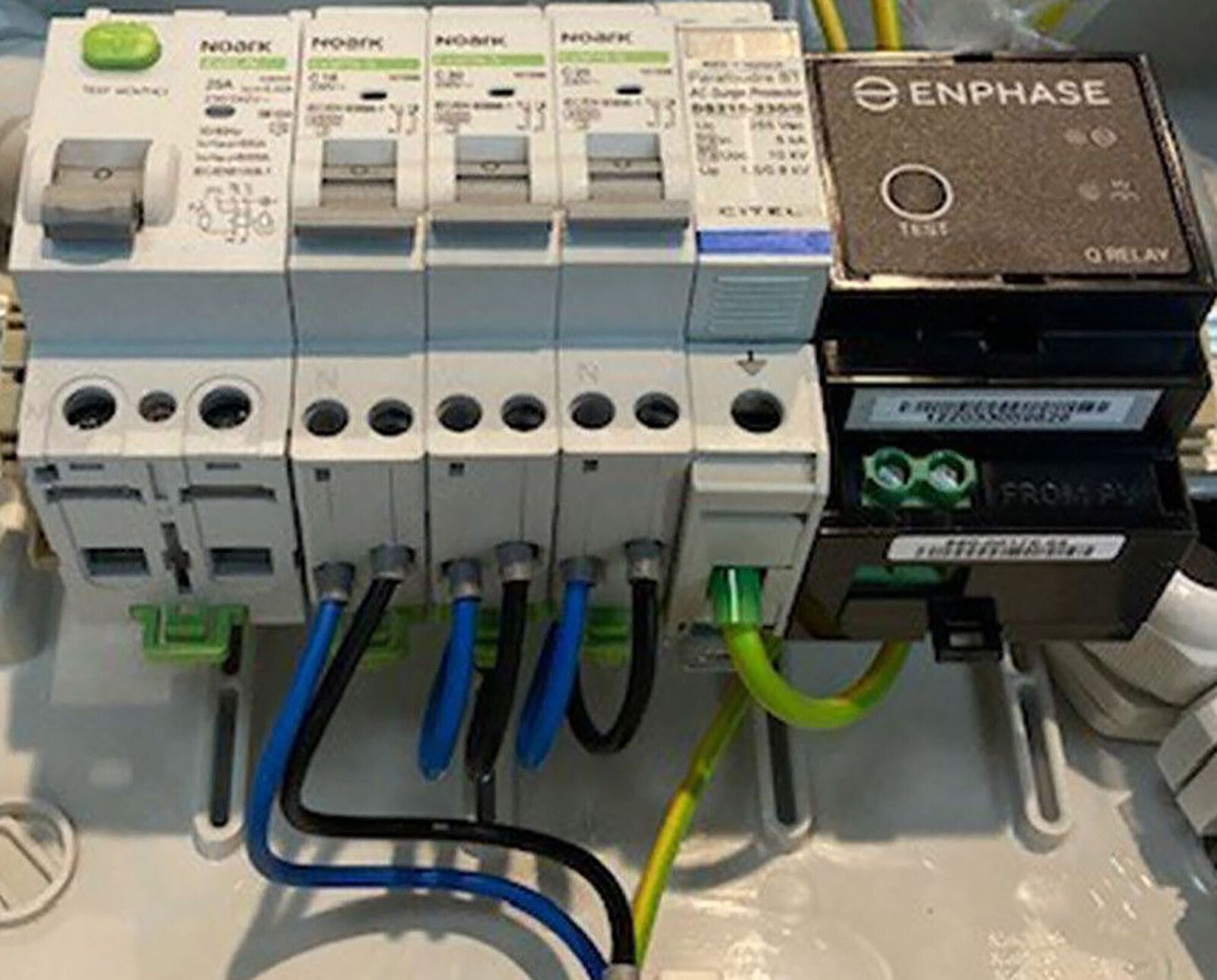

3.1. Fixation du coffret de protection

• Ouvrez le coffret et retirez sa façade.
• Fixez-le solidement sur un support prévu à cet effet.

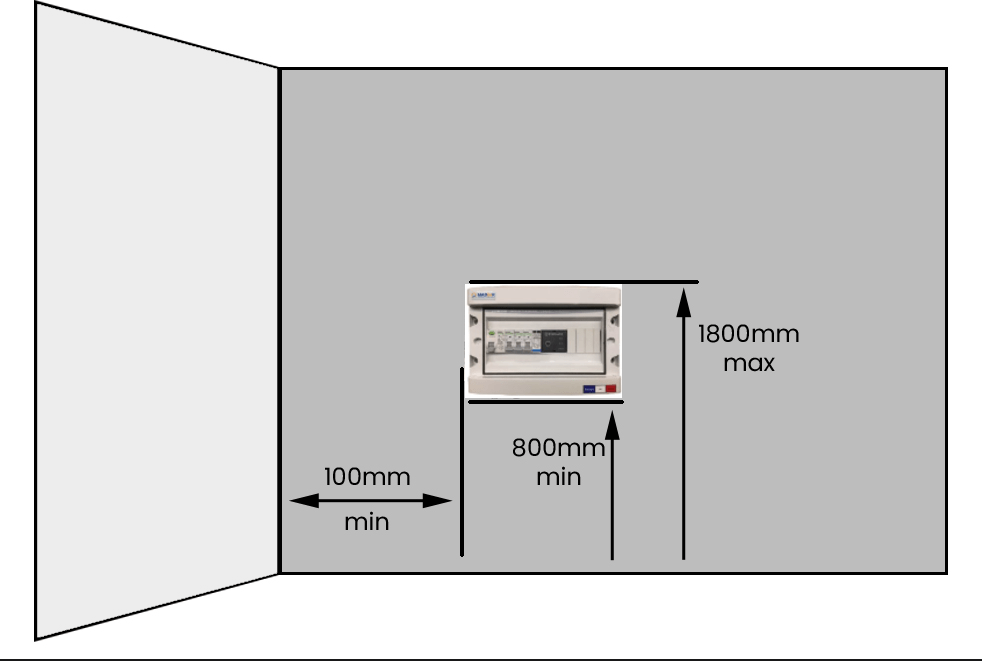

Schéma de positionnement du coffret de protection

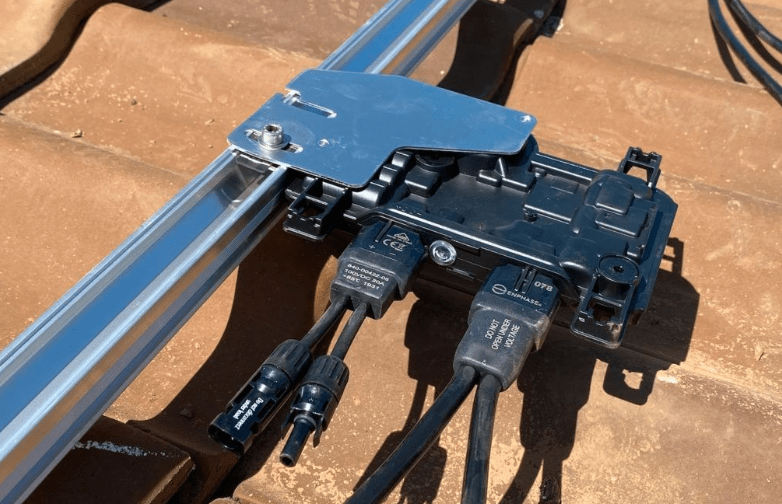

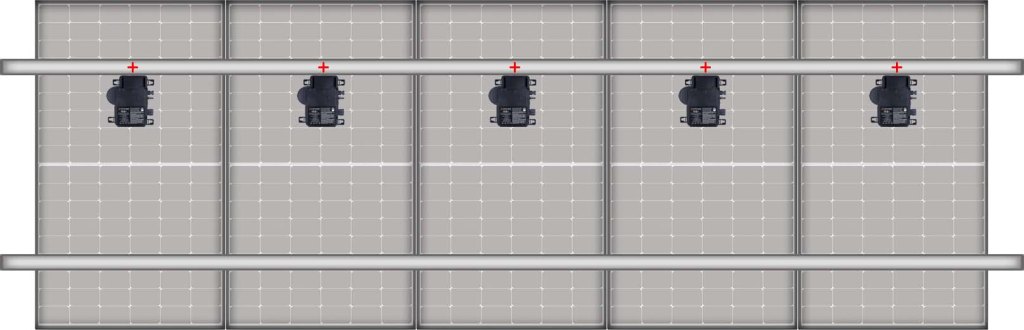

3.2. Positionnement des micro-onduleurs

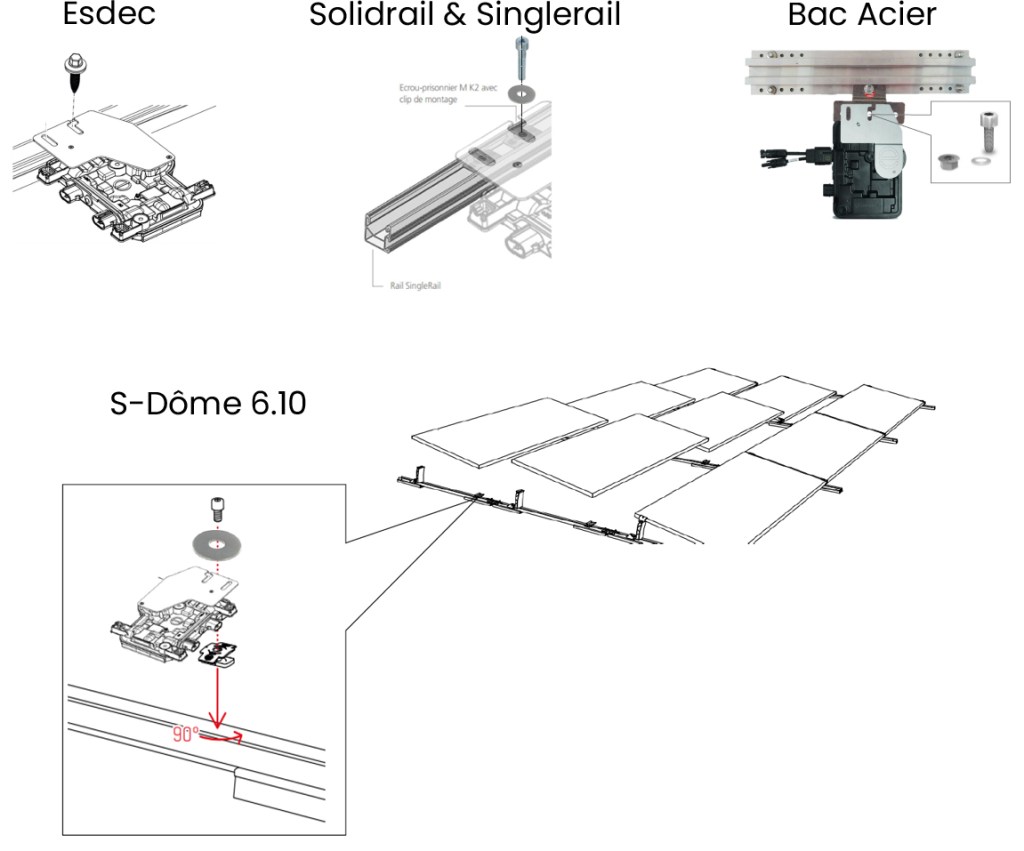

• Fixez les micro-onduleurs à l’aide des supports prévus sur la structure de fixation.

3.3. Disposition de la guirlande de connecteurs des micro onduleurs

3.3.1. Moins de 8 IQ8+ ou 8 IQ8M en monophasé / moins de 21 IQ8+ ou 18 IQ8M en triphasé

Le raccord entre le Q-Câble et le câble AC se fera avec une paire de connecteurs simple.

• Principe sur une ligne :

• Principe sur plusieurs lignes :

3.3.2. Plus de 8 IQ8+ ou 8 IQ8M en monophasé /  plus de 21 IQ8+ ou 18 IQ8M en triphasé

Il est recommandé d’égaliser le nombre de micro onduleurs sur chaque Q-Câble d’une même ligne (par exemple 5 et 5 pour 10 panneaux et non 8 et 2).

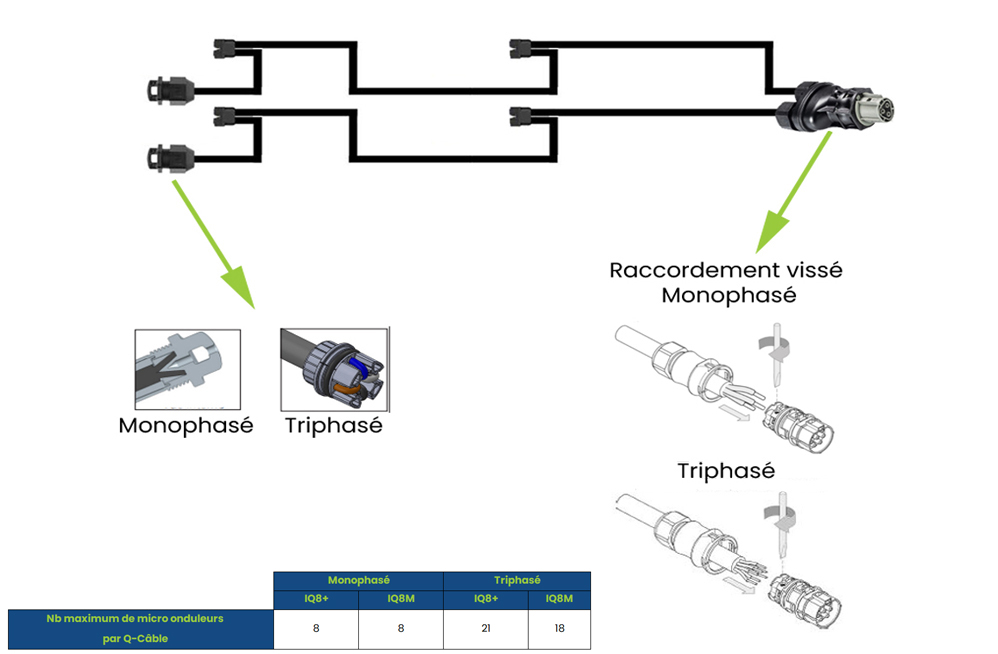

Le raccord entre le Q-Câble et le câble AC se fera avec un connecteur étanche en Y.

• Principe sur une ligne :

• Principe sur plusieurs lignes :

3.4. Câblage AC des micro onduleurs

Connectez le Q-Câble aux micro onduleurs. Vous devez entendre un déclic lorsque les connecteurs s’enclenchent.

3.5. Raccordement des micro-onduleurs à la guirlande AC

• Connectez chaque micro-onduleur à la guirlande de connecteurs Q-Câble. Assurez-vous d’entendre un déclic confirmant une connexion sécurisée.

Moins de 8 IQ8+ ou 8 IQ8M en monophasé / moins de 21 IQ8+ ou 18 IQ8M en triphasé

Plus de 8 IQ8+ ou 8 IQ8M en monophasé / plus de 21 IQ8+ ou 18 IQ8M en triphasé

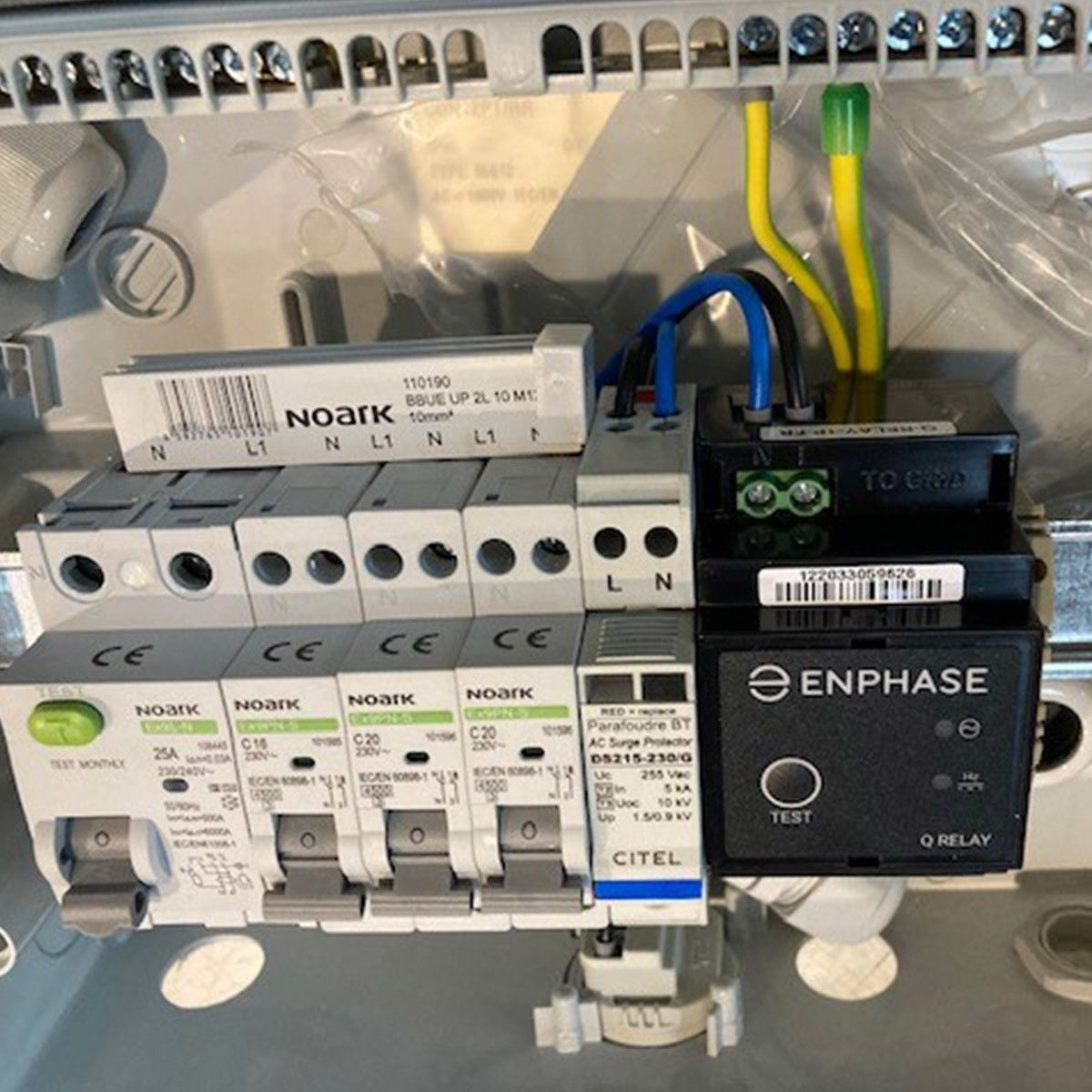

3.6. Raccordement du coffret de protection

Coffret monophasé

• Connectez le câble 3G2.5mm² du Q-Câble au coffret.
• Fixez les connectiques étanches aux extrémités du câble.
• Raccordez la terre des fixations à la barrette de terre.

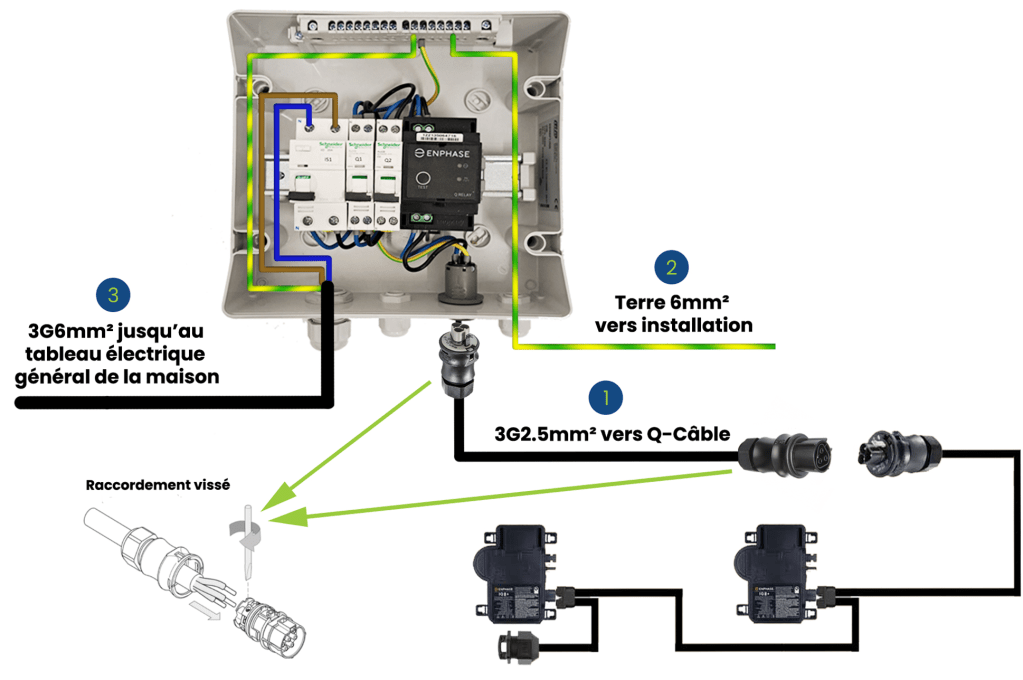

Coffret triphasé

• Connectez le câble 5G2.5mm² au Q-Relay du coffret.
• Raccordez la terre des fixations et la terre allant jusqu’au tableau électrique général sur la barrette de terre.

3.7. Mise en tension et vérifications

• Serrez toutes les connexions électriques avant la mise sous tension.

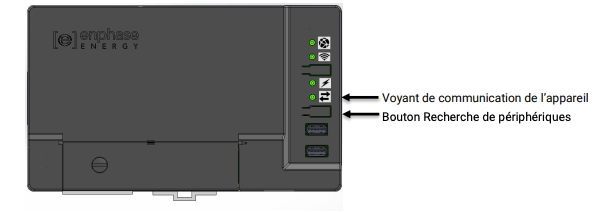

• Connectez la passerelle Envoy pour activer la supervision.

Mise en garde importante

• Respectez scrupuleusement les consignes des notices techniques.
• Ne mélangez jamais des modèles IQ8 avec d’autres gammes de micro-onduleurs.
• Assurez-vous que toutes les connexions électriques soient bien serrées avant de mettre l’installation sous tension.

En suivant ces étapes, vous pouvez installer vos micro-onduleurs Enphase IQ8 en toute sécurité et tirer pleinement parti de leurs performances. Pour toute assistance, référez-vous aux documents techniques ou contactez un professionnel certifié.
