Cet article vous guide dans la pose de panneaux solaires équipés de micro-onduleurs Enphase sur une structure de fixation adaptée aux tuiles mécaniques. La méthode est similaire pour d’autres types de couvertures comme le fibrociment ou les tuiles écailles.

Référence des pièces nécessaires

• Panneaux solaires
• Micro-onduleurs Enphase IQ (préalablement installés sur la structure de fixation)
• Câblage des panneaux solaires (connecteurs Enphase Q-Cable ou rallonges si besoin)
• Structure de fixation adaptée au type de toiture

Étapes de l’installation

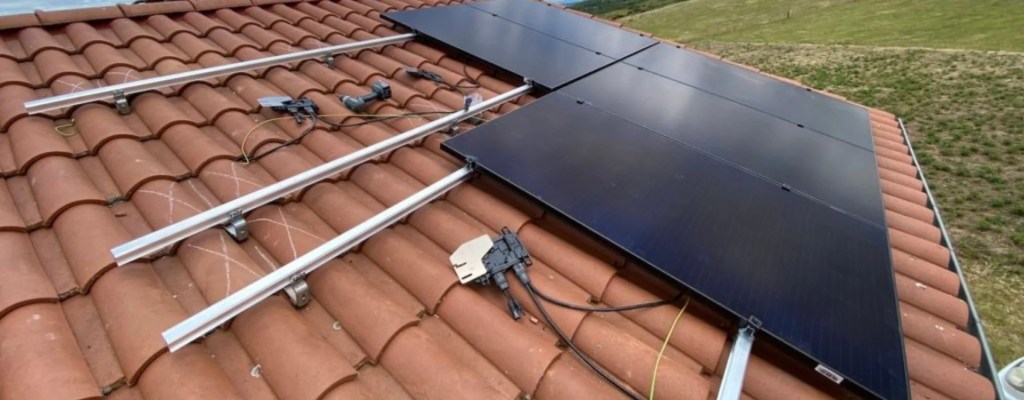

1. Installer la structure de fixation

1. Fixez les rails de montage sur la toiture en respectant l’orientation et l’inclinaison optimales pour vos panneaux solaires.
2. Assurez-vous que la structure est solidement ancrée et mise à la terre.
3. Positionnez les micro-onduleurs Enphase sur les rails de fixation, selon les recommandations du fabricant.

N’hésitez pas à consulter l’article sur le montage des fixations ESDEC sur tuiles galbées (généralement le plus utilisé).

2. Connecter les micro-onduleurs Enphase IQ

1. Branchez les micro-onduleurs à l’aide des connecteurs Q-Cable. Veillez à respecter la polarité et l’ordre des connexions.
2. Fixez les câbles de manière sécurisée à la structure pour éviter tout déplacement ou tension excessive.

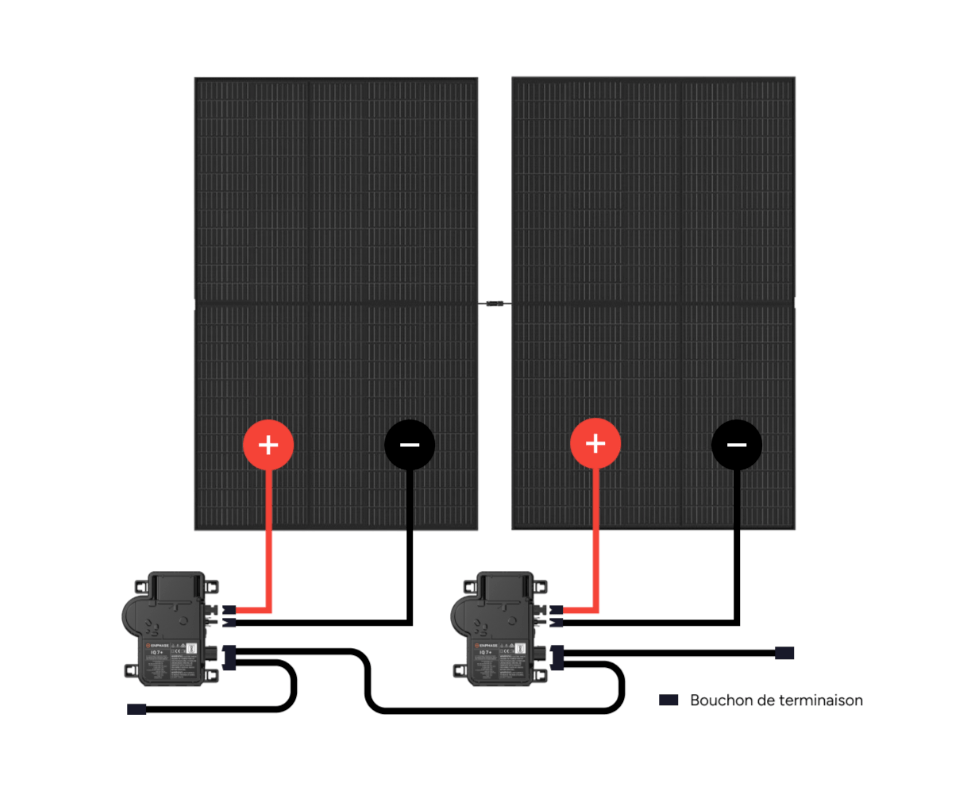

3. Câblage des panneaux solaires sur les micro-onduleurs

1. Connectez le câble DC « Panneaux + » à l’entrée positive du micro-onduleur.
2. Connectez le câble DC « Panneaux – » à l’entrée négative du micro-onduleur.
3. Répétez l’opération pour chaque panneau solaire de votre installation.

N’hésitez pas à consulter l’article correspondant à l’installation des micro onduleurs Enphase.

4. Mise à la terre

• Assurez-vous que les panneaux solaires et la structure de fixation sont correctement reliés à la terre pour garantir la sécurité et la conformité aux normes électriques.

N’hésitez pas à consulter l’article correspondant à la mise à la terre des micro onduleurs Enphase.

5. Vérifications finales

• Inspectez toutes les connexions pour vous assurer qu’elles sont correctement fixées.
• Contrôlez la tension sur les câbles pour vérifier la continuité des circuits.
