Dans cet article, nous allons voir comment raccorder votre installation solaire au tableau électrique de votre maison. Si vous souhaitez comprendre le chemin suivi par l’électricité produite, n’hésitez pas à consulter notre article : [La distribution électrique de ma maison].

Quelle puissance pour quel calibre de disjoncteur ?

Un kit solaire n’est pas très différent d’un appareil électroménager comme un four. Pour raccorder un kit solaire au tableau électrique de votre maison, il est nécessaire de disposer d’un disjoncteur conventionnel libre dans votre tableau.

Le calibre du disjoncteur (type A) à installer doit être égal ou inférieur à celui du disjoncteur présent dans le coffret de protection solaire. Voici quelques références pour le choix du calibre :

• 10A : Suffisant pour des puissances jusqu’à 2300W (câble d’au moins 1,5 mm²).
• 20A : Suffisant pour des puissances jusqu’à 4600W (câble d’au moins 2,5 mm²).
• 32A : Suffisant pour des puissances jusqu’à 7360W (câble d’au moins 6 mm²).

L’installation d’un kit solaire se fait de manière similaire à celle d’un four, c’est-à-dire via une ligne électrique directement raccordée au tableau électrique principal de votre maison.

Se raccorder au tableau électrique avec un coffret de protection solaire

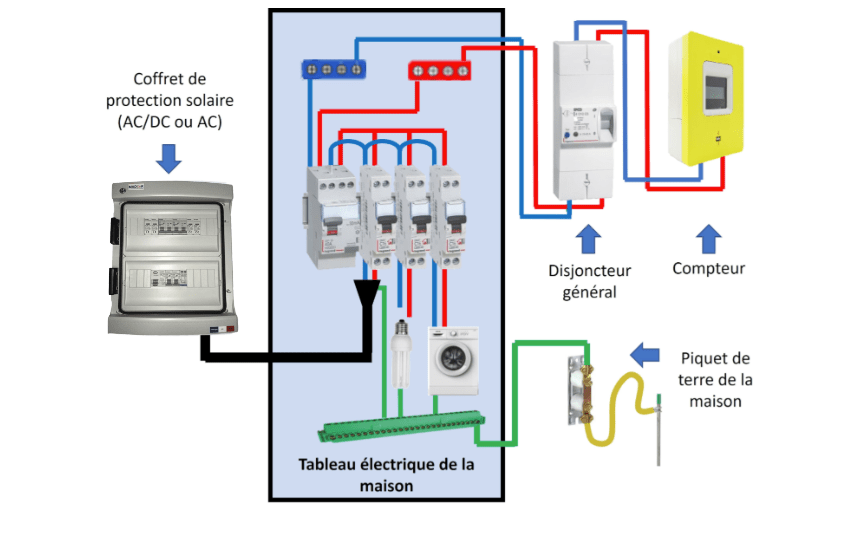

Option 1 : Utilisation d’un départ existant dans le tableau électrique

• Avantage : Très simple à réaliser.
• Recommandation : Parfaitement adapté à des kits jusqu’à 4 kW.

Option 2 : Création d’un départ avec différentiel dans le tableau électrique

• Avantage : Le différentiel de la partie solaire est indépendant du reste de l’installation électrique de la maison.
• Recommandation : Parfaitement adapté à des kits au-delà de 4 kW.

Cas particulier : Se raccorder directement dans le tableau électrique sans coffret de protection

Cette option est réservée aux personnes disposant des connaissances nécessaires en électricité et aux installations disposant de suffisamment d’espace dans le tableau électrique principal.

Elle consiste à recréer un coffret de protection solaire AC directement dans le tableau de la maison, en intégrant :

• Un interrupteur différentiel + un disjoncteur, ou
• Un disjoncteur différentiel.

Points à respecter :

• Marquage électrique : Assurez-vous de respecter les règles en vigueur avec des planches d’étiquettes appropriées.
• Conformité : Votre installation doit être conforme au guide UTE-C15712.
• Micro-onduleurs Enphase : Intégrez un Qrelay si vous utilisez des micro-onduleurs de ce type.

Avantages et limites :

• Cette solution permet d’optimiser l’espace et de centraliser votre installation, mais elle demande une expertise électrique avancée.
