L’installation de micro-onduleurs Enphase est une étape essentielle pour exploiter efficacement votre installation photovoltaïque. Voici un guide détaillé pour vous accompagner dans les étapes de mise en service.

---

Mise en service côté AC et DC

Étapes

1. Connecter le câble Enphase Q
   • Branchez le câble Enphase Q au boîtier de raccordement AC.

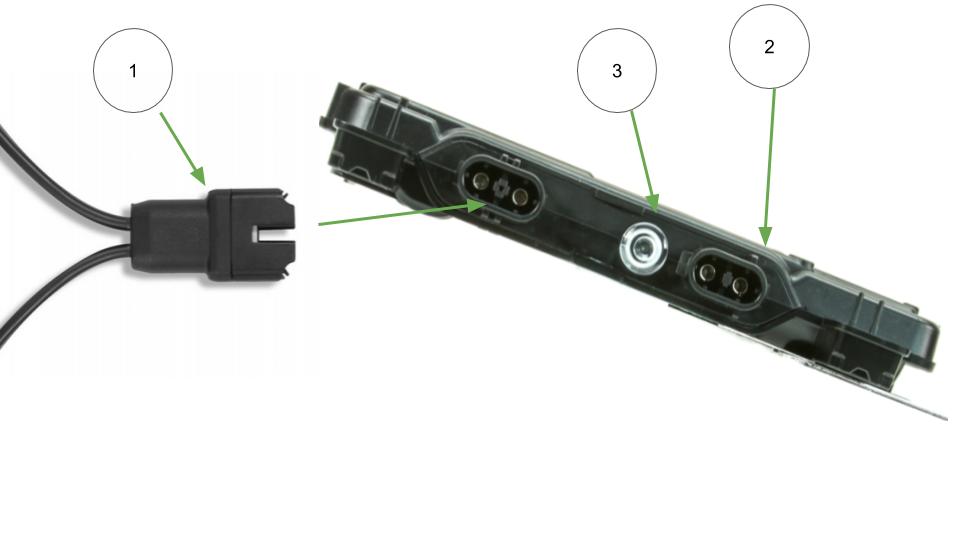

2. Connecter les câbles de sortie DC
   • Branchez les câbles de sortie DC de chaque module photovoltaïque (PV) aux connecteurs d’entrée DC des micro-onduleurs correspondants.
   • Note : Les micro-onduleurs peuvent être équipés de deux types de connecteurs DC :
     • Connectique MC4 intégrée : Branchez directement le panneau.
     • Connectique avec adaptateur : Utilisez le raccord en Y fourni pour connecter le panneau.
3. Vérifier le voyant de mise sous tension DC
   • Observez le voyant près du connecteur du micro-onduleur. Il doit clignoter six fois lors de la mise sous tension DC.

---

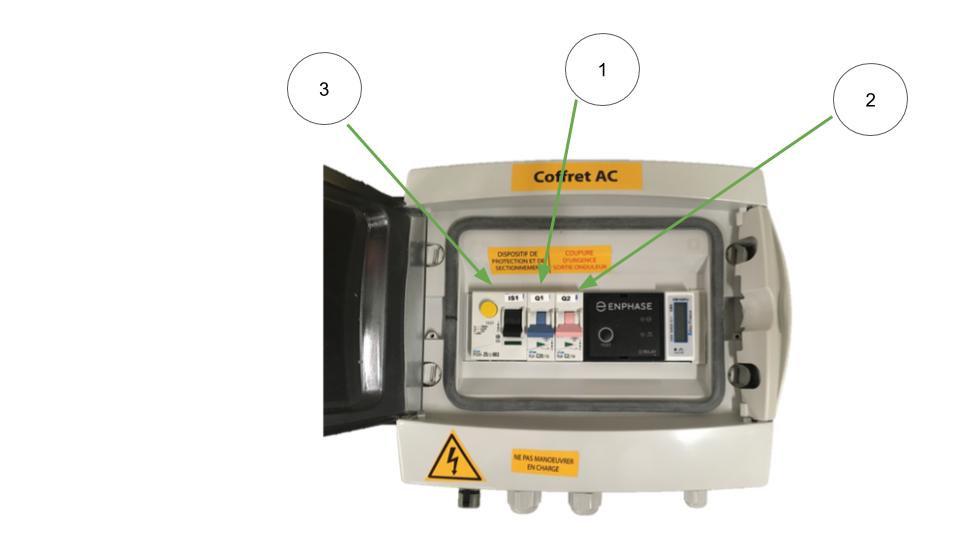

Mise en service du coffret de protection

Étapes

1. Réarmer les disjoncteurs
   • Réarmez le disjoncteur Q1 pour le circuit de dérivation.
   • Réarmez le disjoncteur Q2 2A si une passerelle de supervision est présente.
   • Réarmez le disjoncteur IS1.

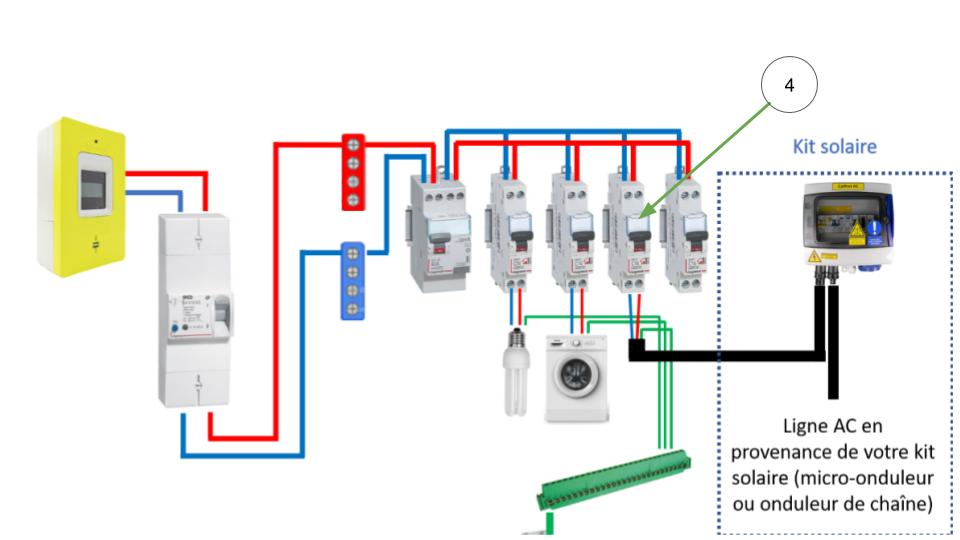

2. Réarmer le disjoncteur général AC
   • Une fois réarmé, votre système commencera à produire de l’électricité. Notez qu’un temps d’attente d’environ 5 minutes est requis avant le démarrage effectif.

---

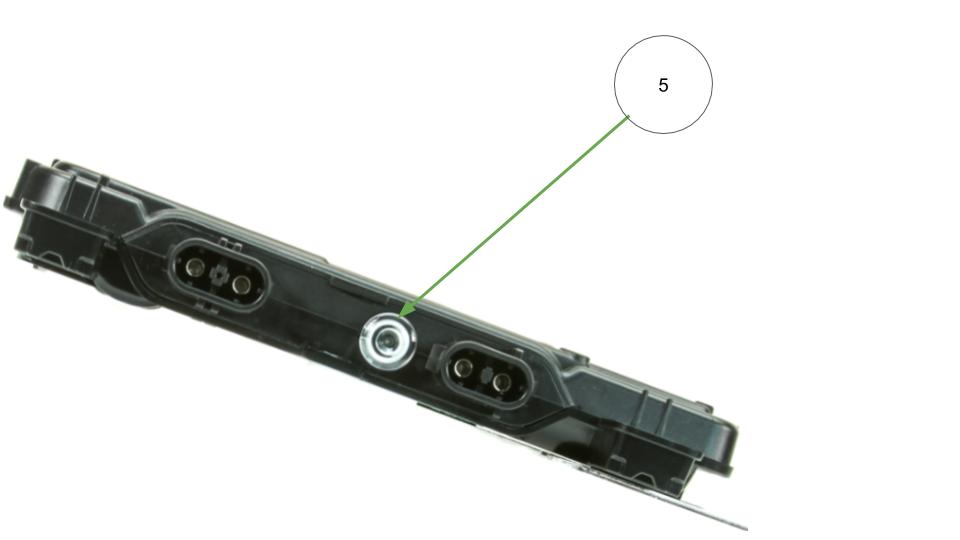

Interpréter les voyants des micro-onduleurs

Après la mise sous tension, observez le voyant sur le côté du connecteur du micro-onduleur :

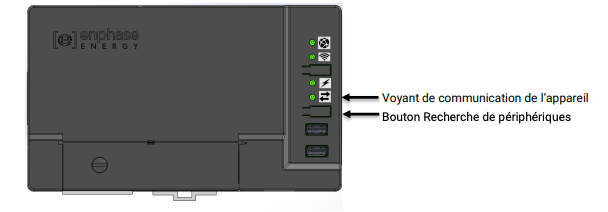

• Vert clignotant : Conditions de fonctionnement normales. Le réseau AC est opérationnel et la communication avec l’Envoy-S est établie.
• Orange clignotant : Le réseau AC est normal, mais la communication avec l’Envoy-S n’est pas établie.
• Rouge clignotant : Le réseau AC est absent ou en dehors des plages limites de fonctionnement.
• Rouge fixe : Condition « Résistance DC faible, système hors tension » active.

En cas de problème

Si un voyant rouge est fixe ou clignote, reportez-vous au Manuel d’installation et d’utilisation de l’Envoy-S pour procéder à une réinitialisation ou à un diagnostic.

---

En suivant ces étapes, vous serez en mesure de démarrer vos micro-onduleurs Enphase en toute sécurité et avec efficacité. Si vous rencontrez des difficultés, n’hésitez pas à consulter un professionnel ou à vérifier les tutoriels vidéos disponibles.

Vous pouvez consulter l’article: Guide d’installation des micro-onduleurs Enphase IQ8
et regarder les vidéos sur l’installation de la passerelle Envoy étape par étape.
