Installer le Smart Power Sensor de Huawei
1. Référence des pièces
Pour réaliser cette installation, vous aurez besoin des éléments suivants :
- Onduleur de chaîne Huawei SUN2000 L1 (monophasé) ou SUN2000 M1 (triphasé).
- Compteur Smart Power Sensor monophasé ou triphasé.

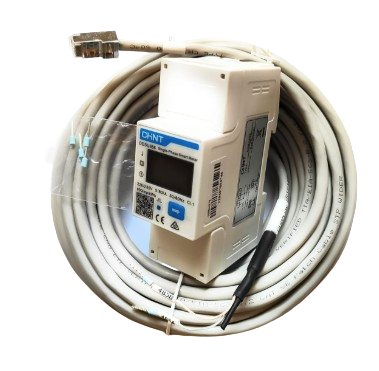

- Câble de communication entre le compteur et l’onduleur.
- Compte client et application Fusion Solar.
2. Vue générale de l’installation
Le Smart Power Sensor est un dispositif essentiel pour suivre et optimiser la consommation et la production énergétique de votre installation solaire. Il mesure les flux d’énergie entrants et sortants, permettant ainsi une gestion précise de l’autoconsommation et des batteries, si présentes.

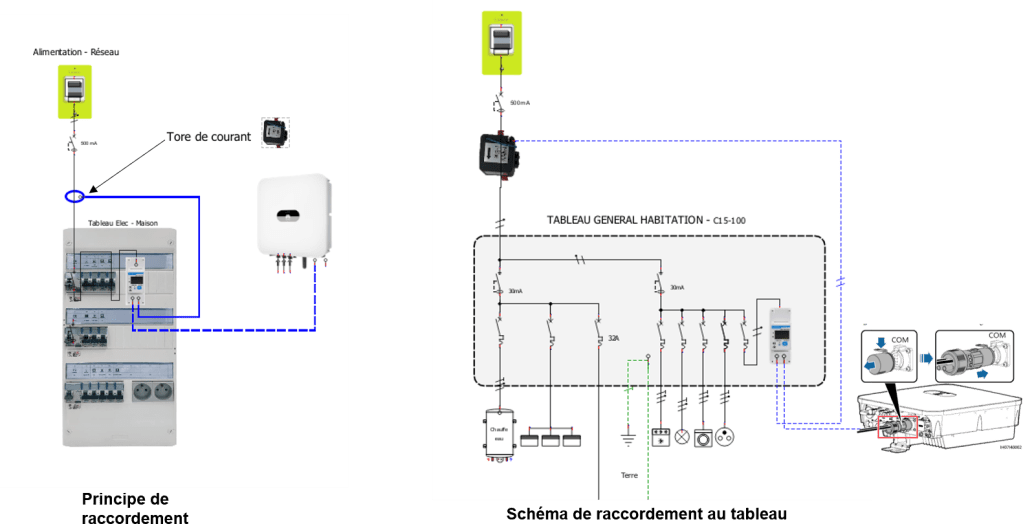

3. Positionnement et raccordement du Smart Power Sensor
Fonctionnement du Smart Power Sensor
Le Smart Power Sensor fournit des informations clés :
- Imp. Energie importée du réseau (kWh)
- Exp. Energie exportée du réseau (kWh)
- kW Puissance instantanée (kW)
- V Tension réseau (V)
- A Courant / Intensité dans le câble (A)
- F Fréquence du réseau (Hz)
Installation physique
- Montez le Smart Power Sensor sur un rail DIN dans votre tableau électrique général.
- Alimentez-le en tension via un disjoncteur (20A recommandé).
- Positionnez le tore de mesure sur la phase d’alimentation principale de votre tableau
4. Raccordement du Smart Power Sensor MONOPHASÉ
Connexion sur l’onduleur
- Référez-vous à la page 3 de la notice de montage.
- Branchez le câble de communication sur les bornes 3 et 4 de l’onduleur SUN2000.

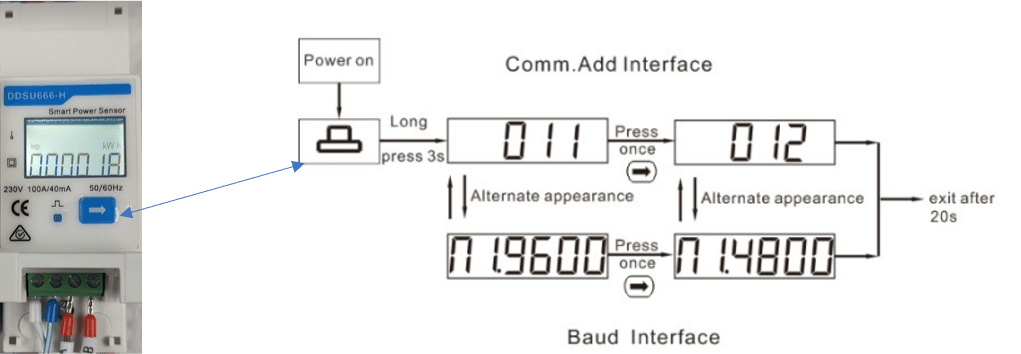

Paramétrage
- Réglez l’adresse COM sur 11.
- Réglez le débit en bauds sur 9600.
Étapes :
- Allumez le compteur en relevant le disjoncteur en amont.
- Appuyez longuement (3 secondes) sur le bouton bleu.
- L’afficheur alterne entre le port de communication et le débit de communication.
- Si nécessaire, utilisez des appuis courts pour ajuster les valeurs.
- Après 20 secondes sans interaction, l’écran revient au menu principal.

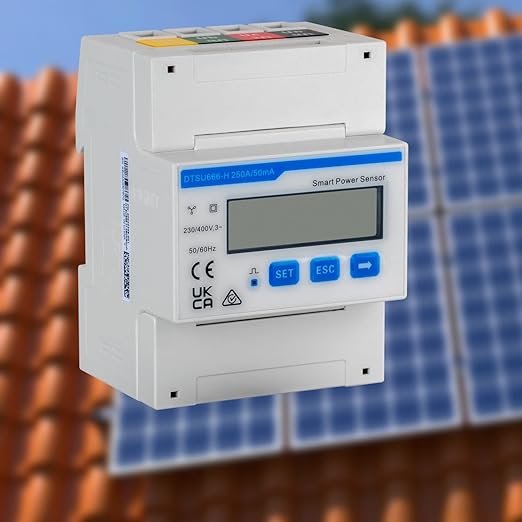

5. Raccordement du Smart Power Sensor TRIPHASÉ

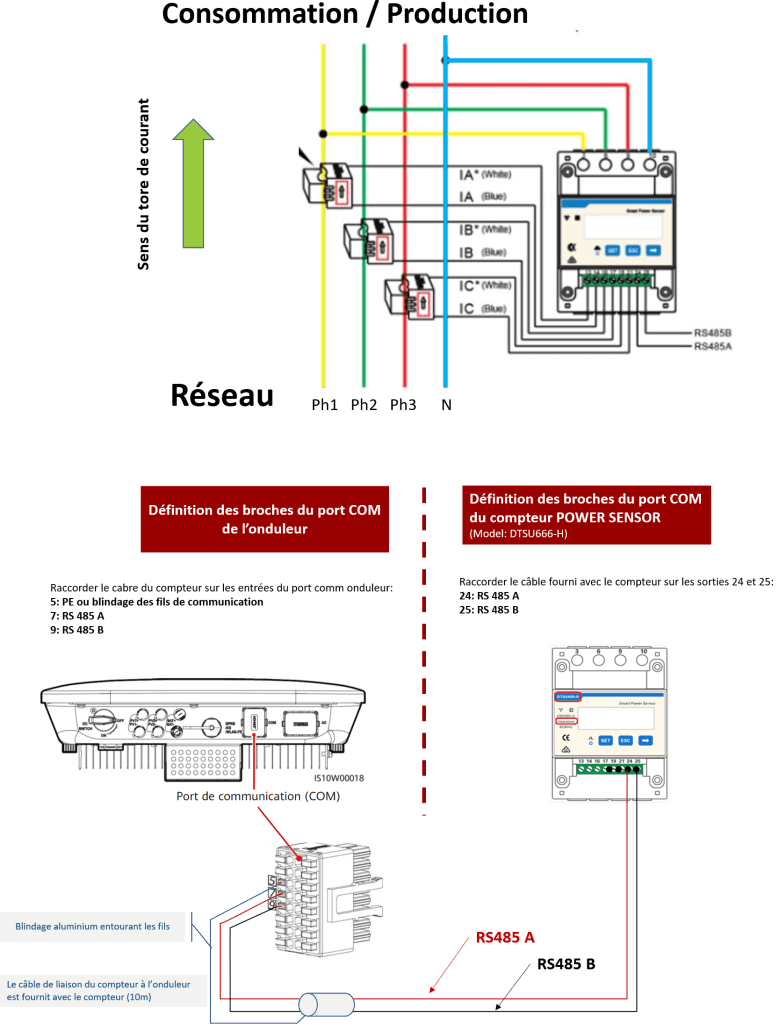

Connexion sur l’onduleur
Pour une configuration triphasée :
- Le compteur est raccordé comme pour une installation monophasée, mais veillez à connecter les trois phases correctement.

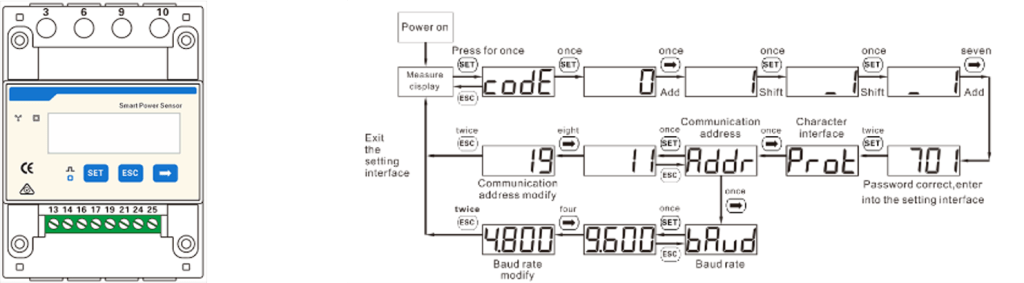

Paramétrage
En général, les paramètres sont déjà configurés par défaut. Si un problème survient :
- Réglez l’adresse COM sur 11.
- Réglez le débit en bauds sur 9600.
Étapes :
- Allumez le compteur en relevant le disjoncteur en amont.
- Utilisez les boutons suivants :
- SET : confirmer ou déplacer le curseur.
- ESC : quitter.
- → : ajouter des chiffres.
- Entrez le mot de passe 701 pour accéder aux paramètres avancés.
6. Configuration avec l’application Fusion Solar
Pré-requis
- Disposez d’une connexion Internet.
- Créez un compte sur l’application Fusion Solar.
- Autorisez l’accès à votre position géographique.
Référez vous à l’article: Guide de mise en service de l’onduleur Huawei SUN2000 et consultez les informations sur l’installation et la configuration de l’application Fusion Solar.
Étapes :
- Téléchargez et installez l’application Fusion Solar.
- Connectez-vous à votre compte.
- Ajoutez le Smart Power Sensor dans votre configuration système via l’assistant de paramétrage.
- Vérifiez que toutes les mesures sont correctement détectées (production, consommation, etc.).
Conseils supplémentaires
- Consultez le manuel d’installation et de configuration du Smart Power Sensor pour plus de détails.
- En cas de problème, vérifiez le câblage, les réglages du port COM et le débit en bauds.
- Assurez-vous que votre onduleur SUN2000 dispose de la dernière version du logiciel.
Avec ces étapes, votre Smart Power Sensor de Huawei sera parfaitement installé et configuré pour maximiser les performances de votre installation photovoltaïque. Pour toute assistance, consultez la documentation officielle ou contactez un professionnel.
