Installer plusieurs coffrets de protection avec des micro-onduleurs Enphase

Pourquoi plusieurs coffrets de protection sont nécessaires

En monophasé, il existe une limite de courant maximum par ligne pour les systèmes utilisant des micro-onduleurs Enphase. Cette limite est fixée à 16A. Lorsque cette capacité est dépassée, il est obligatoire d’ajouter un nouveau coffret de protection, accompagné d’une nouvelle ligne dédiée dans le tableau électrique de l’habitation. Cela permet d’assurer la sécurité et le bon fonctionnement de l’installation.

Règle importante :

Le calibre du disjoncteur dans le tableau électrique pour une ligne de panneaux avec des micro-onduleurs ne doit jamais excéder 20A. Par conséquent, il est interdit de raccorder plusieurs lignes en parallèle sur un même départ dans le tableau.

---

Matériel nécessaire

Pour réaliser cette installation, vous aurez besoin de :

• Coffrets de protection AC pour chaque ligne de micro-onduleurs.
• Disjoncteurs adaptés (calibre maximum 20A par ligne).
• Interrupteur différentiel type A.
• Câbles de raccordement adaptés à la puissance et à la distance.
• Tore de mesure (si une passerelle de supervision est utilisée).

---

Étapes d’installation

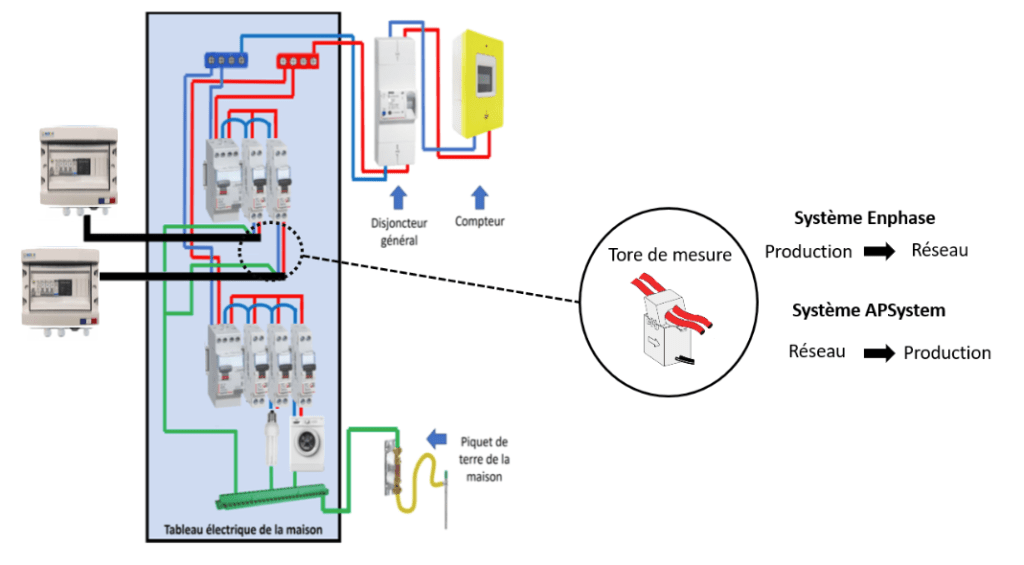

1. Création d’un nouveau départ dans le tableau électrique

Chaque ligne supplémentaire nécessite un départ distinct dans le tableau électrique. Voici les étapes :

• Installez un disjoncteur dédié pour chaque ligne. Le calibre de ce disjoncteur doit être adapté au courant généré par les micro-onduleurs, sans dépasser 20A.
• Reliez ce disjoncteur à un interrupteur différentiel type A.
  • Le calibre de l’interrupteur différentiel doit être au minimum égal à la somme des disjoncteurs raccordés. Par exemple :
    • 40A pour deux lignes.
    • 60A pour trois lignes.

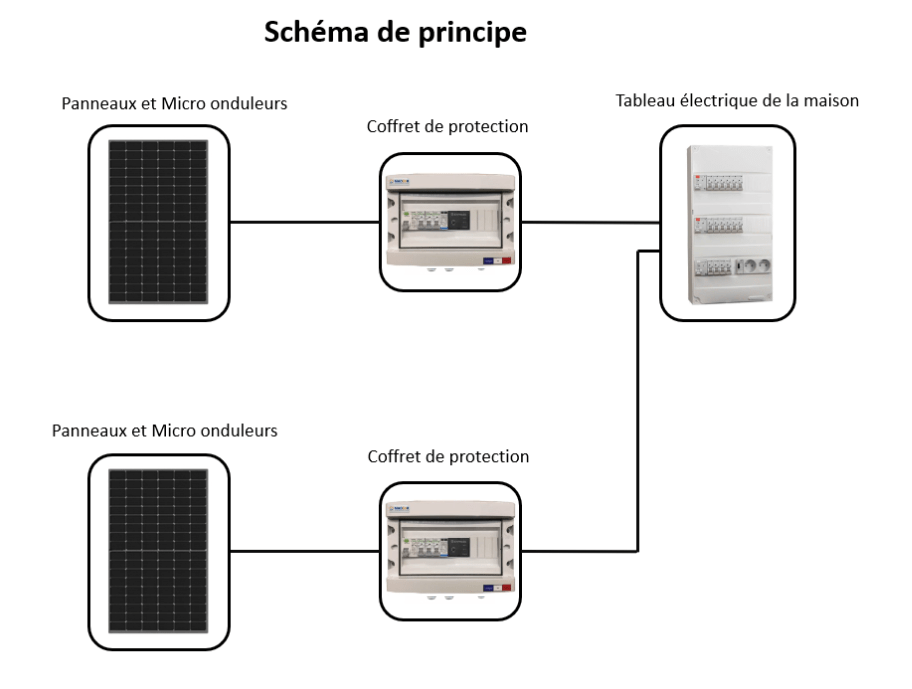

2. Installation des coffrets de protection AC

Pour chaque ligne de panneaux solaires équipée de micro-onduleurs Enphase :

• Montez un coffret de protection AC à proximité de la ligne concernée.
• Raccordez les câbles de sortie des micro-onduleurs au coffret de protection.
• Assurez-vous que les protections intégrées dans le coffret respectent les normes en vigueur.

3. Gestion des courants de fuite

Les micro-onduleurs peuvent générer des courants de fuite. Afin d’éviter de cumuler ces courants sur un même interrupteur différentiel :

• Attribuez chaque ligne de panneaux solaires à un départ différent dans le tableau électrique.
• Si nécessaire, ajoutez des interrupteurs différentiels supplémentaires pour répartir les lignes.

4. Raccordement avec la passerelle de supervision Enphase

Si votre installation inclut une passerelle de supervision Enphase :

• Faites passer les phases de production de chaque ligne dans le tore de mesure installé dans le tableau électrique.
• Assurez-vous que le tore est correctement configuré pour une supervision précise de la production.

---

Conseils et vérifications avant mise en service

• Vérifiez les serrages : Tous les câbles doivent être solidement fixés dans les bornes des disjoncteurs et des coffrets de protection.
• Calibrage des protections : Vérifiez que les disjoncteurs et interrupteurs différentiels sont conformes aux normes et correctement dimensionnés pour votre installation.
• Testez le fonctionnement : Avant de mettre en service, effectuez un test pour vérifier la continuité et la qualité des raccordements électriques.
• Supervision : Activez la passerelle Enphase pour surveiller les performances des différentes lignes.

---

Ajouter plusieurs coffrets de protection pour les micro-onduleurs Enphase est une solution nécessaire pour les grandes installations solaires en monophasé dépassant 16A par ligne. Une planification rigoureuse et une exécution soignée de l’installation garantissent la sécurité, la conformité, et la performance optimale du système. Si vous avez des doutes, n’hésitez pas à consulter un professionnel qualifié.
