Dans cet article, nous vous expliquons comment réaliser la mise à la terre d’une structure de fixation sur toiture tuile en utilisant le système ClickFit EVO de ESDEC.

Suivez les étapes détaillées ci-dessous pour garantir une installation conforme aux normes et sécurisée.

---

Pourquoi la mise à la terre est essentielle ?

La mise à la terre est une étape cruciale dans une installation photovoltaïque. Elle permet de :

• Protéger les équipements contre les surtensions (notamment dues à la foudre).
• Garantir la sécurité des personnes en évitant les risques d’électrocution.
• Maintenir la conformité avec les normes électriques en vigueur.

Avec le système ClickFit EVO, ESDEC propose une solution de mise à la terre simple et efficace qui intègre directement la structure de fixation et les panneaux solaires.

---

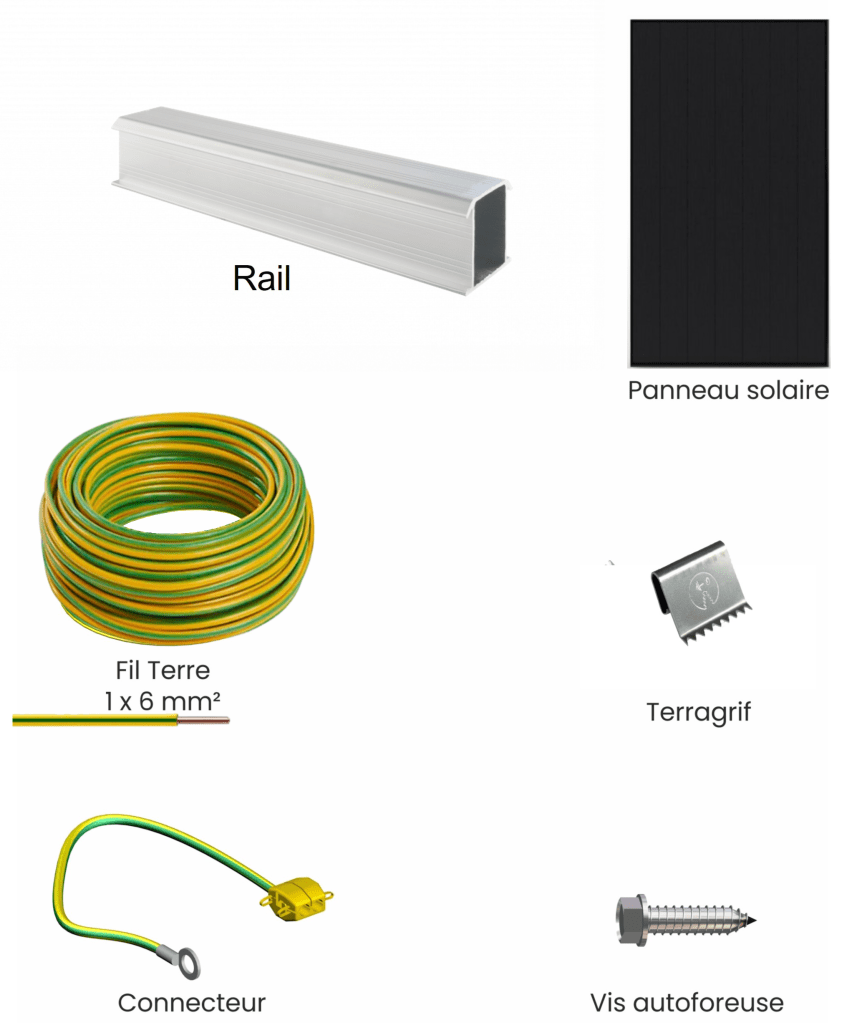

Référence des pièces nécessaires

Pour réaliser la mise à la terre avec le système ClickFit EVO, vous aurez besoin des éléments suivants :

1. Rails ClickFit EVO : les rails constituent la base de la fixation et incluent des points de connexion pour la mise à la terre.
2. Connecteurs de rails : pour assurer la continuité électrique entre les rails.
3. Terragrifs : ces accessoires permettent de relier les panneaux solaires à la structure de fixation.
4. Câble de terre : de section 6 mm² ou 16 mm² selon la présence ou non d’un parafoudre.
5. Cosses de connexion : pour relier les différents éléments métalliques au câble de terre.
6. Coffret de protection : il sert d’agrégateur et permet de connecter la structure de mise à la terre au réseau de la maison.

---

Étapes de montage

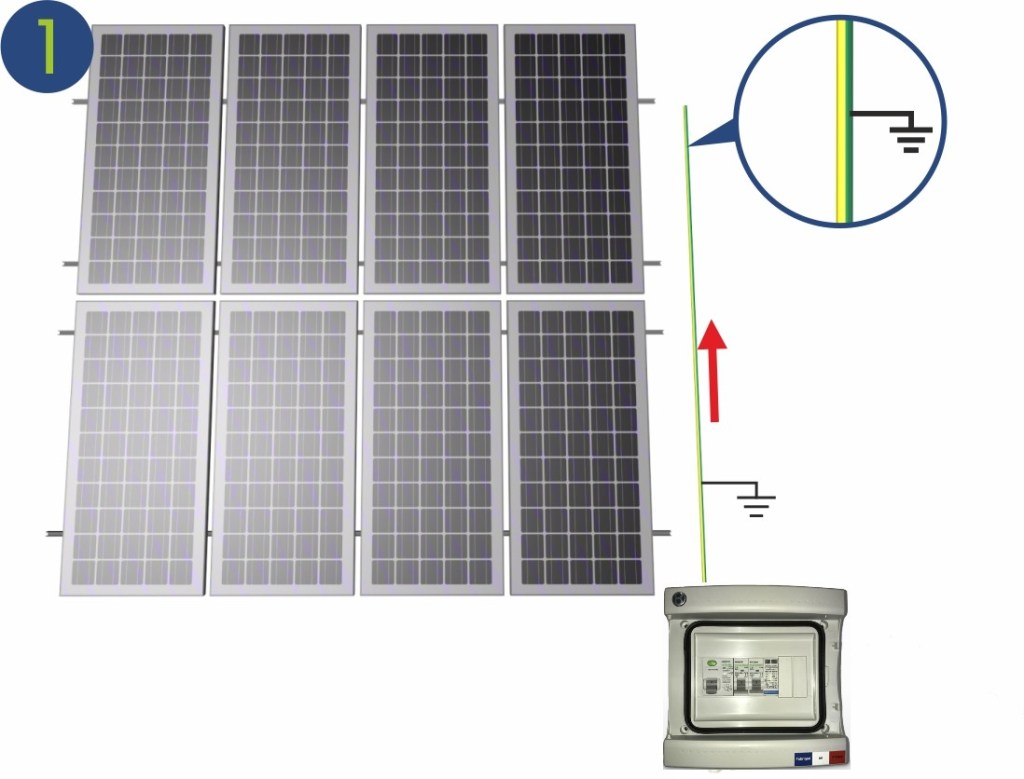

1. Mise à la terre des rails sur le coffret de protection

Cette opération doit être effectuée lors de la pose de la structure de fixation.

1. Installer les rails ClickFit EVO sur les crochets de fixation : assurez-vous que chaque rail est correctement positionné et fixé.
2. Relier les rails entre eux avec les connecteurs de rails : ces connecteurs assurent la continuité électrique entre les différentes sections de la structure.

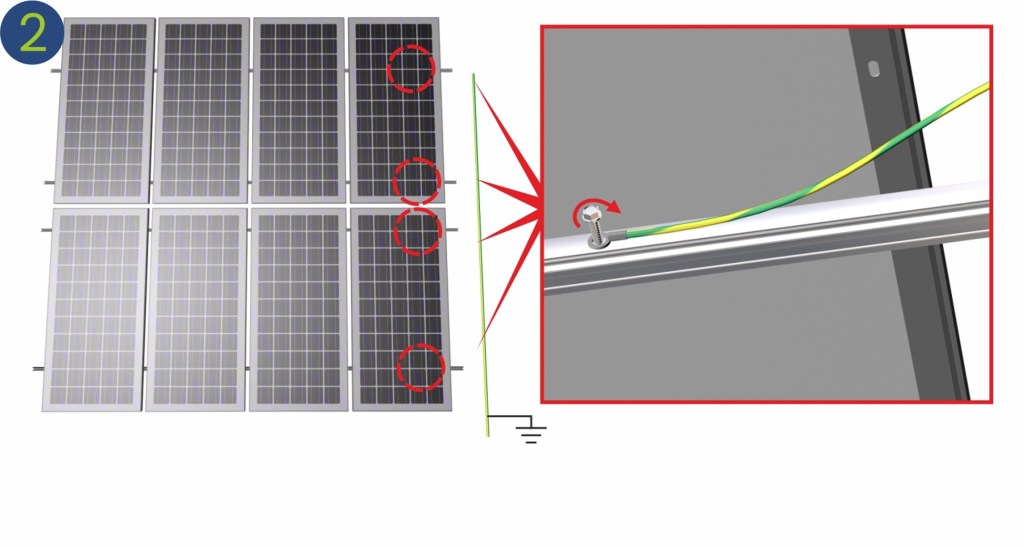

3. Brancher un câble de terre sur un des rails : utilisez une cosse pour connecter le câble de terre à un rail, puis faites descendre ce câble jusqu’au coffret de protection.
4. Connecter le câble de terre au coffret de protection :
   • Si le coffret dispose d’un parafoudre AC ou DC, utilisez un câble de 16 mm².
   • Si le coffret ne dispose pas de parafoudre, utilisez un câble de 6 mm².

2. Mise à la terre des panneaux sur la structure de fixation

Cette étape doit être effectuée lors de la pose des panneaux solaires.

1. Fixer les panneaux solaires sur les rails ClickFit EVO : utilisez les brides intermédiaires et terminales pour maintenir les panneaux en place.

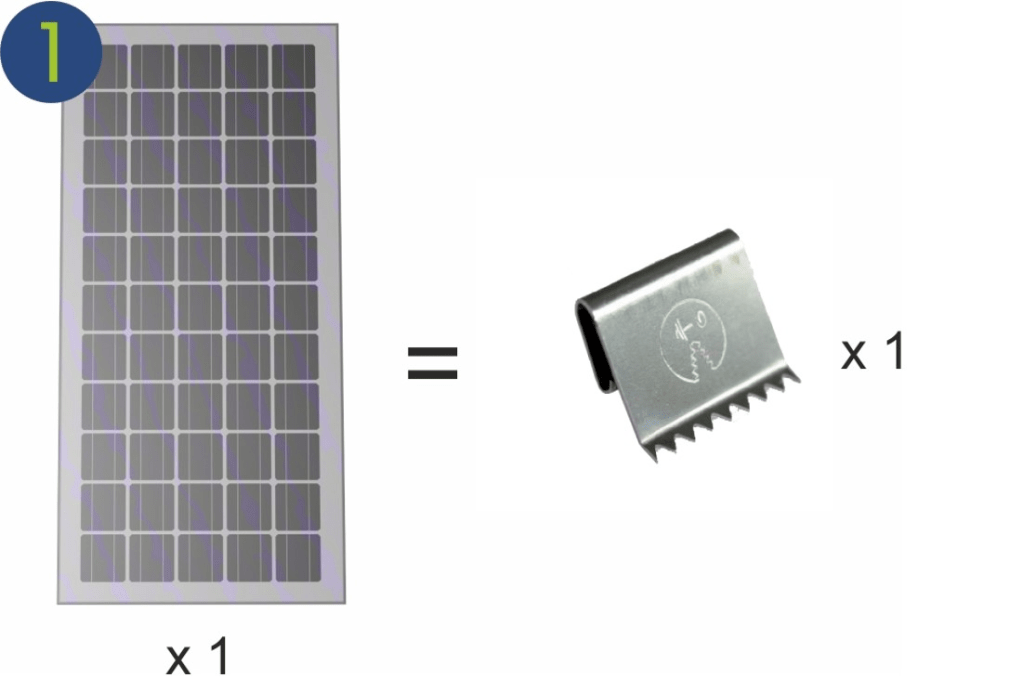

2. Installer les terragrifs : ces accessoires permettent de relier électriquement chaque panneau à la structure de fixation. Placez une terragrif entre le cadre du panneau et le rail lors du serrage des brides.
3. Vérifier la continuité électrique : utilisez un multimètre pour vous assurer que tous les panneaux et la structure de fixation sont correctement connectés à la terre.

---

Mes conseils pratiques

• Respectez les normes en vigueur : assurez-vous que votre installation est conforme aux réglementations locales (NF C15-100 en France).
• Utilisez un parafoudre si nécessaire : dans les zones sujettes à de fortes activités orageuses, un parafoudre peut offrir une protection supplémentaire.
• Faites appel à un professionnel si besoin : si vous n’êtes pas sûr de vos compétences, il est toujours préférable de demander l’avis d’un expert.

---

Avec le système ClickFit EVO de ESDEC, la mise à la terre de votre installation photovoltaïque devient un processus simple et fiable. Une bonne mise à la terre est essentielle pour garantir la sécurité et la durabilité de votre système solaire. Assurez-vous de suivre ces étapes pour une installation en toute sécurité !
