Monter des fixations ESDEC sur des tuiles mécaniques galbées
Monter un système de fixation ESDEC sur des tuiles mécaniques galbées est une étape clé pour assurer la stabilité et la durabilité de votre installation photovoltaïque. Ce guide vous présente les éléments nécessaires et les étapes à suivre pour réussir votre montage.
Toiture associée
Références des pièces nécessaires
Voici les composants principaux qui composent le système de fixation ESDEC :
- Crochet de toit universel ClickFit Evo : Permet de solidariser le rail à la charpente. C’est le premier élément à installer.
- Entretoise EPDM (optionnelle) : Réduit l’effort du crochet sur la tuile et améliore le contact.
- Rail de fixation : Permet de positionner les panneaux solaires.
- Coupleur de rail : Connecte deux rails pour obtenir la longueur nécessaire.
- Support de micro-onduleur : Fixe les micro-onduleurs sur le rail.
- Bride de montage ClickFit Evo : Immobilise les panneaux solaires sur le rail (disponible en gris ou noir).
- Bouchon de rail : Garantit la stabilité des brides aux extrémités et offre une finition esthétique.
Détails du crochet universel ClickFit Evo
Étapes de montage
1. Planification du champ solaire
Avant toute chose, délimitez l’espace de votre installation :
- Tracez à la craie les 4 coins de votre champ solaire.
- Indiquez la position des crochets et des rails.
2. Installation des crochets de fixation
- Fixez le premier crochet en bas à gauche de chaque ligne (porte-à-faux maximum : 25 cm).
- Fixez le dernier crochet en haut à droite de chaque ligne (porte-à-faux maximum : 25 cm).
- Fixez les crochets intermédiaires à égale distance. Calcul :
- Divisez la longueur totale de la ligne par le nombre total de crochets moins 1 (le crochet de bord).

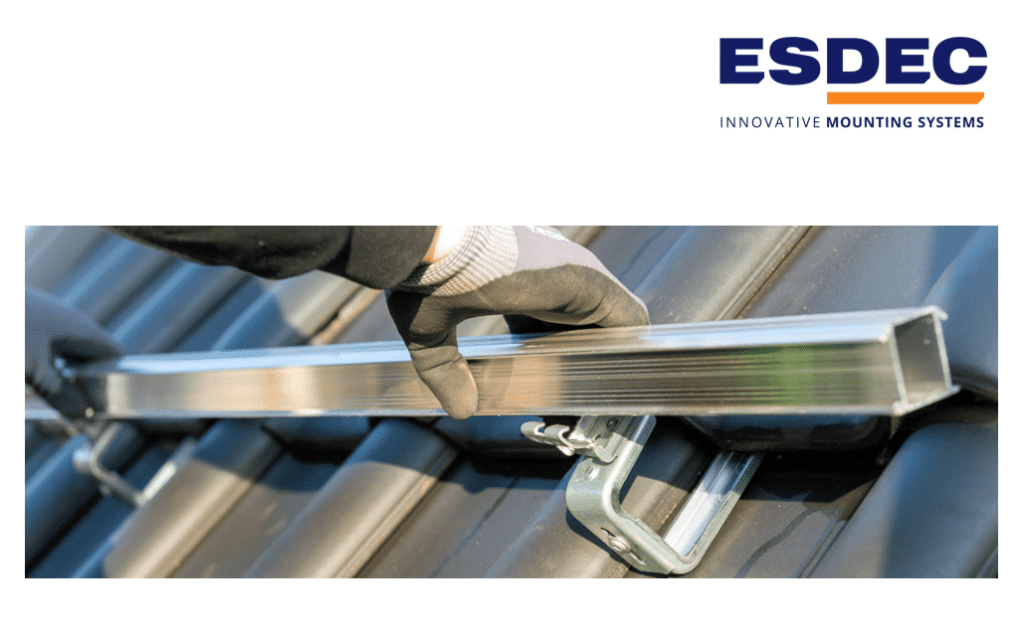

3. Pose des rails de fixation
- Assemblez les rails à l’aide des coupleurs pour atteindre la bonne longueur.
- Alignez les rails sur les crochets.
- Enclenchez les rails sur les crochets jusqu’à entendre un « clic ».
4. Installation des panneaux solaires
- Insérez une bride de fixation dans un bouchon de rail.
- Positionnez cette bride au bout à gauche de la première ligne de panneaux.
- Placez le premier panneau sur le rail et fixez-le avec la bride.
- Fixez les panneaux suivants à l’aide des brides :
- Enclenchez-les sur le rail,
- Faites-les pivoter pour les positionner sur le cadre du panneau.
- Positionnez le dernier panneau de la ligne.
5. Finitions des rails
- Coupez l’excédent de rail en laissant 4 cm de marge au-delà du cadre du panneau.
- Insérez les bouchons de rails restants avec les brides à droite de l’installation.
Mes conseils pratiques
- Entretoise : Utilisez-la si la forme des tuiles exerce une pression excessive sur le crochet.
- Alignement : Assurez-vous que les crochets et les rails soient parfaitement alignés pour faciliter la pose des panneaux.
- Sécurité : Portez un harnais de sécurité et travaillez à deux pour manipuler les panneaux en toute sécurité.
Ressources complémentaires
Pour des informations détaillées, consultez :
- Le site officiel d’ESDEC : ClickFit Evo – Toit en tuiles.
Alternativement, vous pouvez utiliser une tige filetée, notamment pour les toitures à double recouvrement, les toitures en fibrociment etc. ESDEC offre de nombreuses alternatives ….
