Le Système SingleRail de K2 : Tutoriel de Montage et Explications

Le système SingleRail de K2 Systems est une solution innovante et polyvalente pour le montage de panneaux solaires sur différents types de toitures. Ce tutoriel détaille les composants et étapes essentielles pour réaliser une installation photovoltaïque efficace et durable.

---

Qu’est-ce que le système SingleRail de K2 ?

Le système SingleRail est conçu pour simplifier l’installation des panneaux solaires. Il se distingue par :

• Montage rapide : Une connexion latérale directe au rail permet un réglage à la hauteur souhaitée sans besoin de composants supplémentaires.
• Polyvalence : Adapté à différents types de toitures : tuiles, fibrociment, tôles ondulées, bitume ou joint debout.
• Flexibilité : Une large gamme de rails et accessoires répond aux exigences de charges diverses et de portées variées.

A quoi ressemble le SingleRail de K2 ?

Chez le fabricant K2Systems le rail s’appelle le SingleRail 36, il existe en couleur grise et en noir anodisé, il se décline en différentes longueurs allant de 2,40m à 5,95m. Sa hauteur exacte est de 36 mm (d’ou son nom), et sa largeur est de 39,4 mm.

Sur quel type de toiture et avec quels crochets est il compatible?

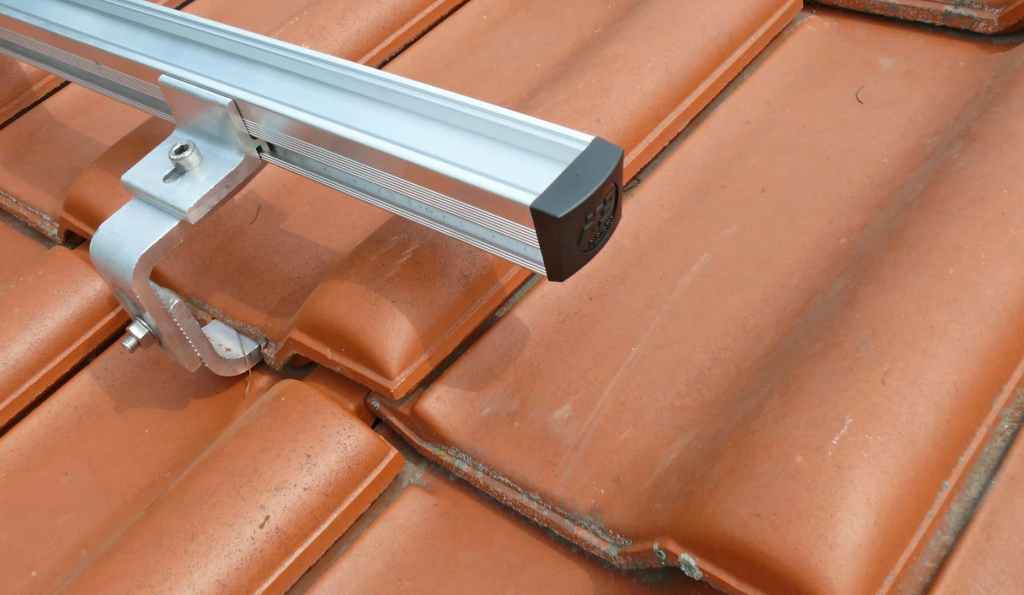

1. Toiture en tuiles

K2 propose des crochets de toit convenant à tout type de tuiles. 80% des des projets peuvent être dimensionnés avec leur crochets SingleHook 3S ou 4S. Dans le cas où les distances entre chevrons sont importantes, K2 dispose de solutions telles que les SingleBoard 3S/4S ou SingleBoard.

Pour des charges de vent plus importantes, le crochet SingleHook Alpin vous est proposé. Le SingleHook 3S long est installé pour les tuiles avec un chevauchement plus important et peut ainsi garantir l’utilisation du SingleRail même avec des tuiles plus grandes. Vous pouvez également choisir entre les crochets en aluminium ou acier inoxydable. Le système SingleRail peut également être installé en cas d’isolation sur toiture, en utilisant d’autres vis.

• Crochets de toit : Disponibles pour différents types de tuiles (terre cuite, flamandes, béton).
• Modèles courants : SingleHook 3S/4S pour 80 % des projets résidentiels.

• Cas spéciaux : SingleHook Alpin pour charges de vent élevées ; SingleHook 3S long pour tuiles à chevauchement important.
• Isolation toiture : Compatible avec des vis spécifiques pour installation sur toiture isolée.

2. Toiture en fibrociment ou tôles ondulées

Pour les toitures ondulées, comme l’Eternit, K2 propose des boulons à crochet pour les structures en bois. Ils sont disponibles en plusieurs longueurs et en diamètres M10 et M12.
Tous sont équipés d’un joint d’étanchéité et disposent d’une certification abZ en Allemagne.

• Vis à  double filetage : Disponibles en différentes longueurs et diamètres (M10, M12), avec étanchéité garantie.
• Fixation : Directement sur la structure bois, avec climber pour ajustement.

3. Toiture à joint debout

• Pinces adaptées : Compatible avec joint debout double, angulaire ou arrondi.
• Installation facile : Connexion latérale directe au rail.

4. Toiture en bitume

Pour les couvertures bitumées, il est possible de réaliser un montage avec le SpliceFoot. Grâce à une fixation dans le chevron et dans le coffrage en bois, l’installation du SingleRail est simple et facile comme d’habitude. Une étanchéité avec la couche de butyle prémontée sur l’élément de construction présente l’avantage de garantir un raccordement sûr et étanche à l’eau sur la couverture bitumineuse.

• Support SpliceFoot : Fixation dans le chevron ou la volige.
• Étanchéité : Assurée par une couche de butyle prémontée.

---

Connecteurs de Rail

Le connecteur est un élément de jonction utilisé pour la liaison entre deux rails SingleRail 36 K2, il vous permet ainsi d’adapter la longueur des rails à la longueur de vos lignes ou colonnes de panneaux.

Bride de fixation des panneaux compatibles avec le SingleRail 36

Les brides que vous pouvez utiliser lorsque vous utilisez des single rail dans votre installation est la bride one. Elle se dénomme ainsi chez K2, il en existe deux types: les brides »terminales » que vous posez sur le côté des panneaux aux extrémités, et les brides « intermédiaires » qui se posent entre chaque panneaux.

En anglais, cela donne, la « bride one end » pour la bride terminale,

et la « bride one mid » pour la bride intermédiaire:

Les bouchons de SingleRail

Les bouchons de SingleRail vous permettent d’avoir un rendu esthétique parfait. Il se dénomme End Cap sur le catalogue K2.

A présent vous devriez y voir plus clair sur la composition d’un kit de fixation en SingleRail.

Composants principaux d’un système SingleRail

1. Crochets de toit : Pour fixation au chevron ou à la structure porteuse.
2. Rails SingleRail : Support pour panneaux solaires, ajustables en longueur.
3. Connecteurs de rails : Permettent de joindre deux rails.
4. Brides de fixation :
   • Intermédiaires : Entre les panneaux pour les maintenir.
   • Terminales : Aux extrémités des panneaux pour les solidariser au rail.
5. Bouchons de rail : Finition esthétique.
6. Climber : Pour ajustement de hauteur.

---

Instructions générales de montage

1. Planification :
   • Tracez les contours du champ solaire sur la toiture.
   • Identifiez l’emplacement des crochets et rails.
2. Fixation des crochets :
   • Installez le premier crochet en bas à gauche (porte-à-faux maximum 50 cm).
   • Fixez les crochets intermédiaires en respectant un espacement régulier.
3. Assemblage des rails :
   • Coupez les rails à la longueur nécessaire.
   • Utilisez les connecteurs pour joindre les rails.
   • Fixez les rails aux crochets à l’aide des boulons à tête marteau.
4. Installation des panneaux :
   • Fixez le premier panneau avec des brides terminales à gauche et intermédiaires à droite.
   • Reliez les panneaux suivants avec des brides intermédiaires.
   • Fixez le dernier panneau avec une bride terminale.
5. Finition :
   • Coupez l’excédent de rail (à 6 cm du cadre du panneau).
   • Insérez les bouchons de rail.

---

Conseils de sécurité

• Portez un équipement de sécurité : casque, gants, chaussures antiglisse.
• Assurez-vous de la solidité de la toiture avant de commencer.
• Travaillez à deux pour garantir une intervention rapide en cas de besoin.
• Consultez les instructions complètes et vérifiez leur mise à jour sur le site de K2 Systems.

---

Ressources supplémentaires

• Catalogue des produits K2 Systems
• Tutoriels vidéos (malheureusement disponibles principalement en allemand, mais les visuels sont explicites).

Je m’excuse par avance pour l’absence de contenus vidéo en français, mais les visuels fournis par le fabricant vous aideront à comprendre comment s’assemble le système de montage.

---
