Le système Solid Rail de K2Systems, c’est quoi?
Monter des fixations avec le système K2 SolidRail : Guide complet
Le système K2 SolidRail est une solution robuste et polyvalente pour le montage de panneaux photovoltaïques sur différents types de toitures. Conçu pour répondre aux normes statiques les plus exigeantes, il offre une grande flexibilité d’installation tout en assurant une solidité durable. Voici un guide pour vous accompagner dans le choix et l’installation des fixations avec le système SolidRail.
Pourquoi choisir le système K2 SolidRail ?
Le système SolidRail présente plusieurs avantages :
- Adaptabilité à différents types de toitures : tuiles flamandes, tuiles alsaciennes, ardoises, tôles trapézoïdales, fibrociment, tôles ondulées et toitures à joints debouts.
- Robustesse : les rails sont conçus selon des normes statiques strictes et possèdent une certification ETN.
- Flexibilité : le système s’adapte à différents points de fixation selon les besoins.
- Large gamme de rails : pour couvrir une variété de charges et d’exigences structurelles.
A quoi ressemble t-il?
Chez le fabricant K2Systems le rail s’appelle le SolidRail (light) 37, il existe en couleur grise et en noir anodisé, il se décline en différentes longueurs allant de 2,40m à 5,95m. Sa hauteur exacte est de 37 mm, et sa largeur est de 39,5 mm. Vous remarquerez que la rainure pour passer la vis est en dessous du rail, contrairement à son cousin le SingleRail qui lui, a la rainure sur le côté.
Sur quel type de toiture et avec quels crochets est il compatible?
Applications principales et matériaux compatibles
1. Tuiles en terre cuite et béton
Le système propose des crochets en acier inoxydable pour les tuiles en terre cuite, flamandes, plates ou en béton. Ces crochets sont idéaux pour les situations où les tuiles présentent de faibles possibilités de traitement.
K2 propose des crochets de toit pour presque toutes les tuiles en terre cuite, les tuiles flamandes, les tuiles plates et les tuiles en béton. Dans la gamme SolidRail, vous trouverez des crochets de toit en acier inoxydable pour de faibles possibilités de traitement des tuiles.

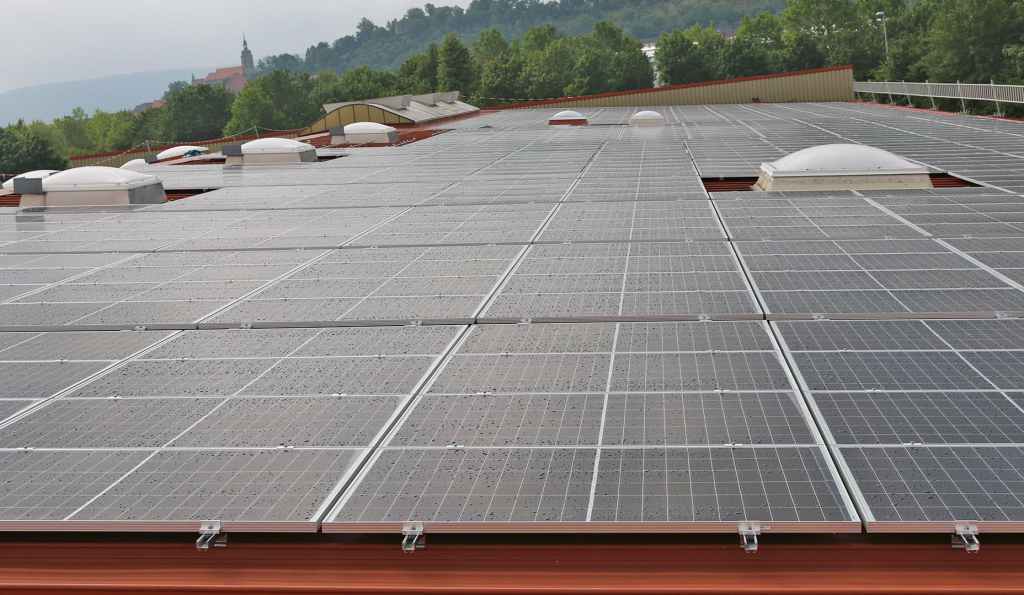

2. Toitures en tôle trapézoïdale
Pour le domaine des toitures en tôle trapézoïdale et en panneau sandwich, K2 dispose de différentes fixations solaires dans sa gamme. Celles-ci permettent de fixer le système de montage PV dans la structure porteuse en acier ou en bois. Les cavaliers correspondants, de différentes tailles et couleurs, font également partie de la livraison. Leur fixations solaires disposent d’un agrément abZ (agrément général des autorités de construction) en Allemagne.
Pour les toitures en tôle trapézoïdale ou panneau sandwich :
- Fixation du système PV directement dans la structure porteuse (acier ou bois).
- Cavaliers adaptés de différentes tailles et couleurs.
- Agréments abZ pour une garantie de conformité.
3. Toitures en fibrociment et tôle ondulée
Pour des matériaux comme l’Eternit :
- Vis à double filetage : pour structures en bois, avec plaques d’adaptation pour une fixation prémontée.
- SolarFasteners : pour structures en acier, équipés d’une pointe de foret trempée.
Pour les toitures ondulées, telles que l’Eternit, K2 propose des vis à double filetage et des SolarFasteners. Ces derniers sont munis d’une rondelle d’étanchéité et certains possèdent un abZ (agrément général des autorités de construction) en Allemagne. Les vis à double filetage sont utilisées pour les structures porteuses en bois. Elles sont équipées d’une plaque d’adaptation à laquelle le rail est fixé – prémonté, bien sûr.
Pour les structures porteuses en acier, il faut utiliser des SolarFasteners. Elles sont équipées d’une pointe de foret trempée et ont également un abZ en Allemagne.
4. Toitures à joints debouts et systèmes métalliques
Des pinces spécifiques permettent l’installation de panneaux photovoltaïques sur divers systèmes métalliques, notamment :
- Joint debout double.
- Joint angulaire et joint à pression.
- Joint arrondi (Bemo, Kalzip, Aluform).
- Systèmes Rib-Roof, Domitec, Klip-Lok, et Klip-Tite.
Pour les toitures à joints debouts et les systèmes de toitures (RibRoof, Domico, Klip-Lok, Klip-Tite), K2 propose différentes pinces de fixation. Cela vous permet de construire des systèmes PV sur presque tous ces types de toitures.
Les types de profilés suivants sont possibles :
- Joint debout double
- Joint angulaire et joint à pression
- Joint arrondi (Bemo, Kalzip, Aluform)
- Systèmes de toiture métallique
- Rib-Roof (Evolution, Speed 500, 465)
- Domitec, Klip-Lok et Klip-Tite
Connecteurs de Rail
Le connecteur est un élément de jonction utilisé pour la liaison entre deux rails SolidRail K2, il vous permet ainsi d’adapter la longueur des rails à la longueur de vos lignes ou colonnes de panneaux.
Bride de fixation des panneaux compatibles avec le SolidRail 37
Les brides que vous pouvez utiliser lorsque vous utilisez des single rail dans votre installation est la bride one. Elle se dénomme ainsi chez K2, il en existe deux types: les brides »terminales » que vous posez sur le côté des panneaux aux extrémités, et les brides « intermédiaires » qui se posent entre chaque panneaux.
En anglais, cela donne, la « bride one end » pour la bride terminale,
et la « bride one mid » pour la bride intermédiaire:
Les bouchons de SolidRail
Les bouchons de SolidRail vous permettent d’avoir un rendu esthétique parfait. Il se dénomme End Cap sur le catalogue K2.
Processus d’installation
- Inspection préliminaire :
- Assurez-vous que la toiture peut supporter le système photovoltaïque.
- Respectez les normes locales de construction et de sécurité.
- Fixation des rails SolidRail :
- Positionnez les crochets de toit ou les fixations solaires selon le type de couverture.
- Fixez les rails SolidRail à l’aide des vis ou pinces adaptées.
- Montage des panneaux :
- Fixez les panneaux sur les rails à l’aide de brides intermédiaires et terminales.
- Ajustez les rails si nécessaire pour garantir un alignement parfait.
- Finitions :
- Coupez l’excédent de rail pour un rendu propre.
- Installez les bouchons de rail pour une finition esthétique.
Conseils de maintenance
- Inspectez régulièrement les fixations pour déceler tout signe de corrosion ou d’usure.
- Vérifiez la solidité des raccords vissés, notamment après des conditions climatiques extrêmes.
- Procédez à un entretien annuel pour garantir la durabilité de l’installation.
Ressources supplémentaires
Vous trouverez des brochures techniques et des manuels d’installation directement sur le site de K2 Systems.
Vidéos d’installation
- Catalogue des produits K2 Systems
- Tutoriels vidéos (malheureusement disponibles principalement en allemand, mais les visuels sont explicites).
Je m’excuse par avance pour l’absence de contenus vidéo en français, mais les visuels fournis par le fabricant vous aideront à comprendre comment s’assemble le système de montage.
