Monter des fixations sur toiture en ardoise : Guide complet
Installer des panneaux solaires sur une toiture en ardoise peut sembler intimidant, mais avec le bon matériel et une méthodologie claire, cela devient accessible. Ce guide vous explique pas à pas comment monter des fixations sur une toiture en ardoise avec le système K2 Systems et ses composants spécifiques.

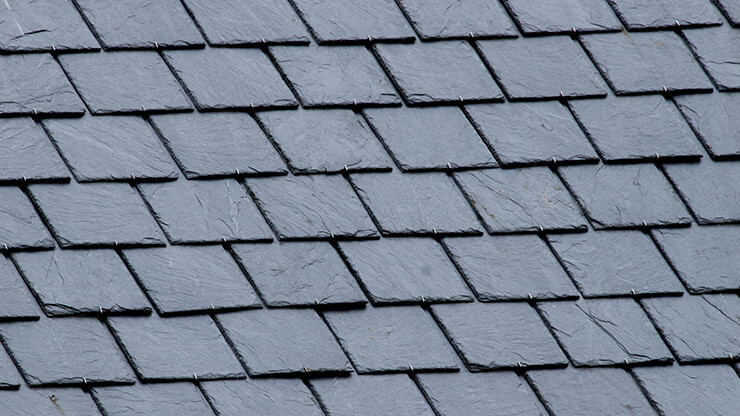

Toiture associée
Pour les tuiles écailles, on utilise des systèmes adaptés qui respectent la spécificité de ce type de toiture, avec utilisation du zinc pour parfaire l’étanchéité.
Références des pièces nécessaires
Pour une toiture en ardoise, voici les éléments nécessaires :
- Crochet « Slate Tile » de fixation pour ardoise :
- Fixation directe sur le chevron en bois avec 2 vis à bois autoforeuses 8×80.
- Adapté aux rails SolidRail K2 avec étrier à trou oblong pour montage via vis à tête marteau M10.
- Compatible avec SingleRail si associé à un adaptateur KIT-L.
- Rail SolidRail 37 : Support principal des panneaux solaires.
- Connecteurs pour rails : Permettent de rallonger les rails SolidRail en les assemblant.
- Brides de fixation :
- Intermédiaire (Mid) : Maintient deux panneaux entre eux.
- Terminale (End) : Fixe les panneaux aux extrémités du champ solaire (disponible en gris ou noir).
- Bouchons de rail : Assurent une finition esthétique et protègent les rails.
Voici à quoi ressemble le crochet « Slat Tile » avec un lien direct vers le catalogue K2 Systems:
Les étapes de montage
Voici les étapes clés pour installer vos fixations sur une toiture en ardoise :
1. Positionner le champ solaire
- Déterminez l’emplacement des panneaux sur votre toiture.
- Tracez à la craie :
- Les quatre coins du champ.
- La position des crochets.
- La position des rails.
2. Fixer les crochets de fixation
- Fixez le premier crochet de chaque ligne en bas à gauche, en respectant un porte-à-faux maximum de 50 cm pour le rail.
- Fixez le dernier crochet de chaque ligne en haut à droite, avec le même porte-à-faux.
- Fixez les crochets intermédiaires en les espaçant de manière égale. Pour calculer l’espacement, divisez la longueur totale de la ligne par le nombre de crochets moins un.
3. Assembler et fixer les rails
- Assemblez les rails SolidRail avec les connecteurs pour obtenir la longueur requise. Les rails peuvent être coupés si nécessaire.
- Positionnez les rails sur les crochets et fixez-les à l’aide des boulons à tête marteau.
4. Poser les panneaux solaires
- Premier panneau : Fixez-le à l’aide des brides terminales à gauche et des brides intermédiaires à droite.
- Panneaux suivants : Reliez-les à l’aide des brides intermédiaires.
- Dernier panneau : Fixez-le à droite avec une bride terminale.
5. Ajuster et finaliser
- Coupez l’excédent de rail en laissant une marge de 6 cm après le dernier cadre de panneau.
- Insérez les bouchons de rails pour une finition propre et professionnelle.
Mes Conseils pratiques
- Vérifiez l’état de votre charpente : Assurez-vous que les chevrons sont solides pour supporter les charges.
- Utilisez des équipements de sécurité : Harnais, échelles stables et protections individuelles sont indispensables pour travailler en hauteur.
- Respectez les distances : Suivez les recommandations du fabricant concernant les espaces entre les crochets et les porte-à-faux.
- Consultez les notices techniques : Elles fournissent des informations précises sur les paramètres de montage.
Brochures techniques et manuels
Les brochures techniques et manuels sont disponibles sur le site du fabricant K2Systems
