Monter des fixations K2 Systems sur toiture en bac acier

Les toitures en bac acier sont particulièrement adaptées pour l’installation de panneaux solaires grâce à leur structure légère et résistante. Dans cet article, nous vous guidons pas à pas pour installer les fixations K2SYSTEMS sur ce type de toiture.

Toiture associée

Fixation panneaux solaires K2 Systems sur Bac Acier minirails et minifive

Références des pièces nécessaires

Voici les éléments qui composent le système de fixation K2SYSTEMS pour les toitures en bac acier :

MiniRail de K2 avec joint EPDM : Se fixe directement sur les ondes trapézoïdales de la toiture.
Vis de fixation auto-formeuses : Quatre vis par MiniRail pour assurer une fixation robuste au bac acier.
Brides de fixation MiniClamp MC « Intermédiaire » : Placées entre deux panneaux pour les maintenir ensemble.
Brides de fixation MiniClamp MC « Terminale » : Utilisées aux extrémités des panneaux pour les fixer solidement sur le MiniRail. Disponibles en gris ou noir pour s’adapter à la couleur du cadre des panneaux.
MiniFive (optionnel) : Cet accessoire permet d’améliorer la ventilation sous les panneaux avec une inclinaison à 5°. Modèle Front pour le bas du champ solaire et modèle End pour le haut.

A noter que la référence a évolué chez K2, elle se dénomme à présent minirail MK2 set.

Détails du minirail set et du minirail MK2

Étapes de montage

Voici un résumé simplifié des étapes pour installer vos fixations :

1. Préparer votre toiture

Identifiez la zone où vous souhaitez installer les panneaux solaires.
À l’aide d’une craie, tracez les 4 coins du champ solaire et marquez l’emplacement des MiniRails.

2. Fixer les MiniRails

Positionnez les MiniRails sur les ondes trapézoïdales du bac acier en alignant les joints EPDM pour une étanchéité optimale.
Fixez chaque MiniRail à l’aide des vis auto-formeuses en utilisant les encoches prévues.

3. (Optionnel) Installer les MiniFive

Si vous optez pour les MiniFive, glissez l’accessoire dans le rail comme une bride de fixation.
- Modèle Front : Placez-les sur les MiniRails situés en bas de votre champ solaire.
- Modèle End : Placez-les sur les MiniRails situés en haut du champ solaire.

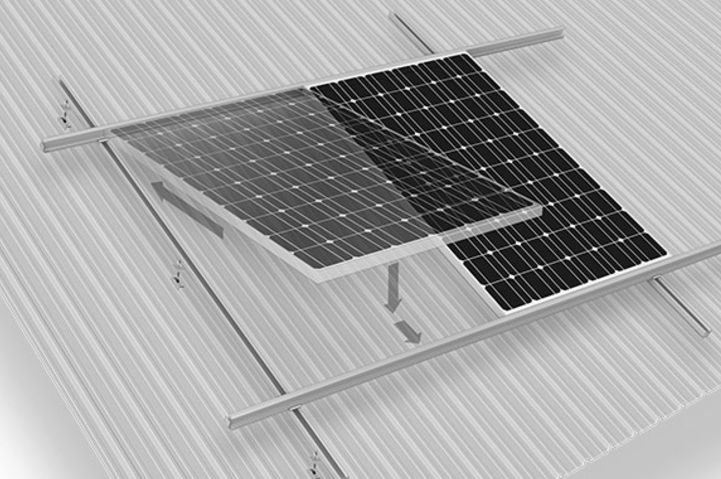

4. Installer les panneaux solaires

Premier panneau : Fixez-le avec une bride « Terminale » à gauche et une bride « Intermédiaire » à droite.
Panneaux suivants : Reliez-les à l’aide des brides « Intermédiaire » pour maintenir une liaison solide.
Dernier panneau : Utilisez une bride « Terminale » pour sécuriser l’extrémité droite du champ solaire.

Conseils pour une installation réussie

Veillez à aligner correctement les MiniRails pour assurer un support optimal des panneaux.
Assurez-vous que toutes les vis sont bien serrées pour garantir la stabilité de l’installation.
Vérifiez que l’étanchéité est bien respectée grâce aux joints EPDM.
