Les tuiles écailles, caractérisées par un double recouvrement sans emboitement, nécessitent une attention particulière pour l’installation de fixations de panneaux solaires. L’option la plus couramment utilisé reste l’utilisation des crochet de toit « FlatTile ». Etant en fin de production chez K2Systems, il faudra trouver une équivalence sur le catalogue K2.

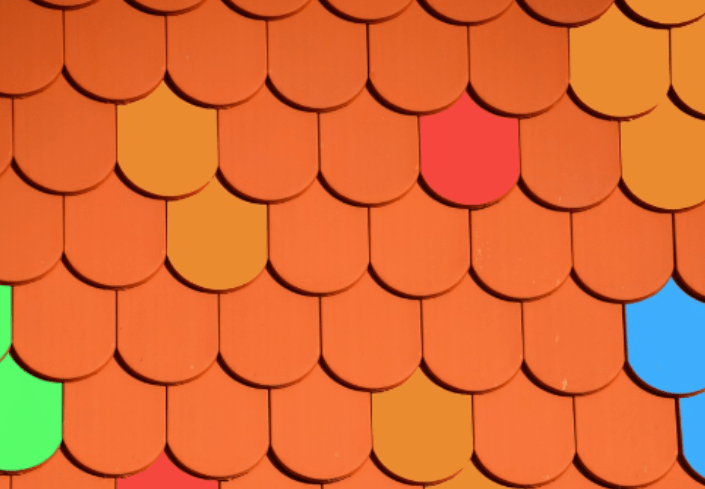

Toiture associée

Pour les tuiles écailles, on utilise des systèmes adaptés qui respectent la spécificité de ce type de toiture sans emboitement.

Références des pièces nécessaires

Les différents éléments composant le système de fixation K2SYSTEMS pour toiture en tuiles écailles sont :

• Crochet de fixation « FlatTile » : Se fixe dans le chevron en bois à l’aide de vis à bois auto foreuse. Il supporte le rail « Solidrail K2 » maintenu par des boulons à tête marteau.
• Rail de fixation « SolidRail » : Permet de positionner les panneaux solaires.
• Connecteur de rail : Raccorde deux rails entre eux pour obtenir la longueur nécessaire.
• Bride de fixation one « Intermédiaire » : Se place entre deux panneaux pour les maintenir ensemble.
• Bride de fixation one « Terminale » : Permet de fixer les panneaux solaires sur le rail. Disponible en gris ou noir selon la couleur du cadre des panneaux.
• Bouchon de rail « EndCap » : Assure une finition esthétique.

Le crochet « FlatTile » de K2 a évolué et le profilé est à présent différent mais le principe reste le même. Je vous ferai un nouveau tutoriel nouvelle version mis à jour.

Voici la nouvelle référence « FlatTile » de K2 Systems: Le nouveau SingleHook FlatTile remplace l’ancien crochet pour toitures en tuiles plates (n° d’article 2003073 SolidHook FLA 75×4).

Étapes de montage

Voici les principales étapes pour installer les fixations sur une toiture en tuiles écailles :

1. Marquage : Positionnez le champ solaire sur la toiture et, à l’aide d’une craie, tracez :
   • Les 4 coins du champ solaire.
   • La position des crochets.
   • La position des rails.
2. Fixation des crochets :
   • Fixez le premier crochet de chaque ligne en bas à gauche, en respectant un porte-à-faux de rail maximal de 50 cm.
   • Fixez le dernier crochet de chaque ligne avec le même porte-à-faux.
   • Installez les crochets intermédiaires en les espaçant également. Pour déterminer l’espacement : divisez la longueur totale par le nombre de crochets moins un.
3. Assemblage des rails :
   • Assemblez les rails avec des connecteurs pour obtenir la longueur souhaitée. Les rails peuvent être coupés si nécessaire.
   • Positionnez les rails sur les crochets et fixez-les à l’aide des boulons à tête marteau.
4. Installation des panneaux :
   • Posez le premier panneau à l’aide des brides « Terminale » à gauche et des brides « Intermédiaire » à droite.
   • Reliez les panneaux suivants avec des brides « Intermédiaire ».
   • Posez le dernier panneau en le fixant avec une bride « Terminale ».
5. Finitions :
   • Coupez l’excédent de rail, en laissant environ 6 cm au-delà de la fin du cadre du panneau.
   • Insérez les bouchons de rails pour un rendu propre et esthétique.

Brochures techniques et manuels

Les brochures techniques et manuels sont disponibles sur le site du fabricant K2Systems

Vidéos Utiles

Le site du fabricant propose des tutoriels vidéo et des guides pratiques : K2SYSTEMS – Toiture en tuiles écailles.
