Monter des fixations sur toiture en fibrociment

Cet article apporte une aide à la mise en œuvre d’un système de fixation sur toit en fibrociment (ou PST). Voici les étapes et les informations essentielles pour réaliser une installation optimale.

---

Toiture concernée

Le fibrociment, connu pour sa durabilité et sa résistance, est un matériau couramment utilisé dans la construction. Le système de fixation K2 SYSTEMS est idéal pour ce type de toiture.

---

Références des pièces nécessaires

Voici les éléments nécessaires pour la mise en place du système K2 SYSTEMS :

1. Tire-fond ou vis à double filetage : Ces fixations se vissent dans le chevron en bois et supportent le rail « Solidrail K2 ».
2. Rail de fixation : Permet de positionner vos panneaux solaires.
3. Connecteur de rail : Raccorde deux rails entre eux pour obtenir la longueur nécessaire.
4. Bride de fixation intermédiaire : Se place entre deux panneaux pour les maintenir ensemble.
5. Bride de fixation terminale : Solidarise les panneaux aux extrémités du champ solaire. Disponible en gris ou noir selon la couleur du cadre des panneaux.
6. Bouchon de rail : Assure une finition esthétique et optimale.

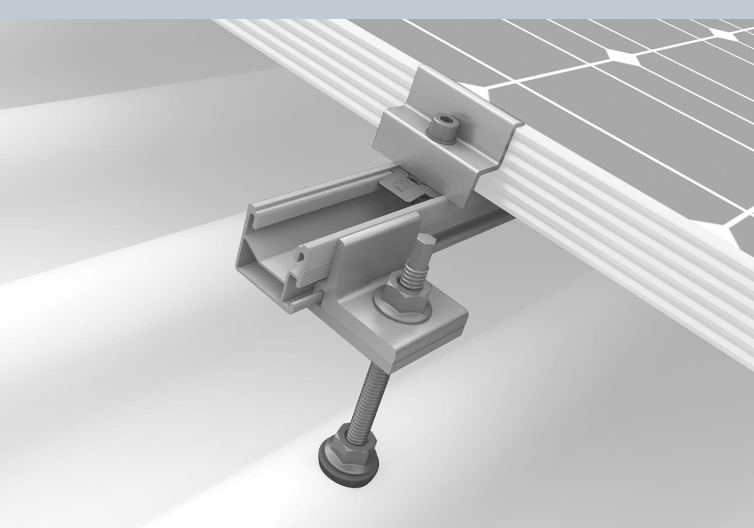

Détails du tire-fond

---

Étapes de montage

1. Tracer le champ solaire

• Positionnez le champ solaire sur la toiture.
• Avec une craie, marquez :
  • Les 4 coins du champ solaire
  • La position des tire-fond
  • La position des rails

2. Fixation des tire-fond

1. Fixez le premier tire-fond de chaque ligne en commençant par le bas à gauche. Respectez un porte-à-faux de maximum 50 cm pour le rail.
2. Fixez le dernier tire-fond de chaque ligne, toujours en respectant le porte-à-faux maximal après la coupe du rail.
3. Installez les tire-fond intermédiaires de chaque ligne. Pour calculer l’espacement entre les tire-fond, divisez la longueur totale par le nombre de tire-fond moins un (le premier étant au bord).

3. Montage des rails

1. Assemblez les rails à l’aide des connecteurs pour obtenir la bonne longueur.
2. Positionnez les rails sur les tire-fond et fixez-les à l’aide des boulons à tête marteau.

4. Fixation des panneaux solaires

1. Posez le premier panneau en utilisant :
   • Une bride terminale du côté gauche du cadre
   • Une bride intermédiaire du côté droit
2. Reliez les panneaux suivants avec des brides intermédiaires.
3. Posez le dernier panneau de la ligne en le fixant avec une bride terminale.

5. Coupe des rails et finition

1. Coupez l’excédent de rail en laissant 6 cm minimum au-delà de la fin du cadre du panneau.
2. Insérez les bouchons de rail pour une finition esthétique.

---

Ressources techniques

• Consultez le site officiel du fabricant : K2 SYSTEMS – Toitures fibrociment.
