Installation d’un Système de Fixation K2 SingleRail avec Crochet SingleHook 4S
Le système de fixation K2 SingleRail avec crochet SingleHook 4S est une solution robuste et fiable, compatible avec environ 80 % des toitures en tuiles plates ou à galbe moyen. Il s’adapte parfaitement aux tuiles plates, romanes, canal, et autres types courants de toitures. Voici un guide détaillé pour garantir une installation solide et durable de vos panneaux solaires.
Toiture associée
Références des pièces nécessaires
Voici les principaux éléments du système K2 SingleRail :
- Crochet SingleHook 4S : Fixé sur le chevron en bois à l’aide de vis à bois, il supporte le rail SingleRail, maintenu grâce à un L-Adapteur (pour une pose en paysage).
- Rail SingleRail K2 : Structure porteuse pour aligner et fixer les panneaux solaires.
- Connecteur de rail : Relie deux rails pour former une longueur continue.
- Bride Intermédiaire : Maintient les panneaux entre eux.
- Bride Terminale : Fixe les panneaux situés aux extrémités du champ solaire. Disponible en gris ou noir pour s’harmoniser avec les cadres des panneaux.
- Bouchon de rail : Finition esthétique et protection des extrémités des rails.
- Support de micro-onduleur (optionnel) : Conçu pour s’intégrer au rail SingleRail.

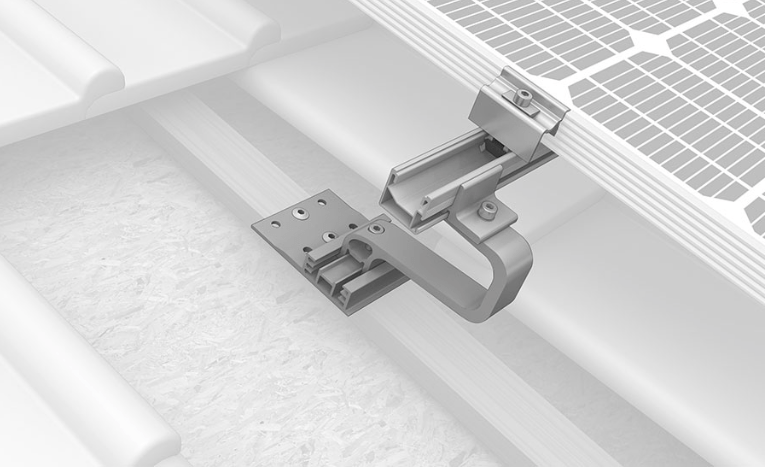

Détails du crochet SingleHook 4S
Étapes de montage
Étape 1 : Planification et marquage
- Déterminez l’emplacement du champ solaire sur la toiture.
- Tracez à la craie :
- Les quatre coins du champ solaire.
- La position des crochets, alignée avec les chevrons.
- La position des rails.
Étape 2 : Fixation des crochets
- Positionnement initial :
- Placez le premier crochet en bas à gauche, avec un porte-à-faux maximum de 50 cm.
- Positionnez le dernier crochet à l’autre extrémité, également avec un porte-à-faux de 50 cm.
- Installation des crochets intermédiaires :
- Répartissez-les de manière régulière.
- Calcul : Divisez la longueur totale par le nombre de crochets moins un (en excluant le premier crochet).
- Adaptation des tuiles :
- Une fois le crochet fixé, repositionnez la tuile.
- Limez ou usinez la tuile à l’endroit où passe le crochet, afin d’en retirer une épaisseur équivalente à celle du crochet. Cela permet à la tuile de retrouver son état mécanique d’origine et assure un ajustement parfait dans sa rainure.
Astuce : Le SingleHook 4S est conçu pour s’adapter facilement à la plupart des tuiles tout en garantissant une installation étanche.
Étape 3 : Installation des rails
- Assemblez les rails à l’aide des connecteurs pour atteindre la longueur nécessaire.
- Positionnez les rails sur les crochets en respectant l’alignement tracé.
- Fixez les rails à l’aide de boulons à tête marteau pour assurer une fixation stable et durable.
Étape 4 : Pose des panneaux solaires
- Premier panneau : Fixez-le avec une bride Terminale à gauche et une bride Intermédiaire à droite.
- Panneaux suivants : Reliez-les entre eux avec des brides Intermédiaires.
- Dernier panneau : Utilisez une bride Terminale pour sécuriser le panneau.
- Découpe des rails : Si nécessaire, coupez l’excédent de rail, en laissant 6 cm de surplus au-delà du cadre du dernier panneau.
Étape 5 : Finitions
- Insérez les bouchons de rail pour une finition propre et soignée.
- Contrôlez l’ensemble :
- Vérifiez l’alignement des panneaux.
- Assurez-vous de la solidité des fixations et de l’ajustement des tuiles limées.
Mes conseils pratiques
- Respectez les espacements entre les crochets pour garantir la stabilité de la structure.
- Assurez l’étanchéité en veillant à repositionner correctement les tuiles après limage.
- Consultez la notice technique de K2 pour les détails spécifiques à votre installation.
Avec ces étapes et conseils, vous disposez d’un guide complet pour une installation réussie du système K2 SingleRail avec crochet SingleHook 4S. Votre toiture est prête pour une production solaire optimisée ! 🌞
Ressources supplémentaires
- Consultez les brochures techniques et les manuels disponibles sur le site du fabricant K2 Systems.
- Retrouvez des tutoriels vidéos sur le site du fabricant pour vous accompagner dans l’installation.
