⚡ Norme NF C 15-100 — L’essentiel à connaître
La norme NF C 15-100 est la référence absolue 📘 en matière d’installations électriques dans les logements.
Elle fixe les règles de conception, de protection et de sécurité à respecter dans toutes les installations domestiques, neuves ou rénovées.
Son but 🎯 : garantir la sécurité des personnes, prévenir les incendies et assurer le bon fonctionnement des équipements électriques.
🏠 I. Objectif et champ d’application
La norme s’applique à toutes les installations électriques à basse tension, c’est-à-dire ≤ 1 000 V en courant alternatif et ≤ 1 500 V en courant continu.
Elle concerne principalement :
- Les logements individuels 🏡 et collectifs 🏢
- Les locaux professionnels à usage domestique (bureaux, commerces, ateliers légers)
- Les extensions ou rénovations complètes d’installations existantes
💡 En résumé : dès qu’il y a un tableau électrique, la NF C 15-100 s’applique !
⚙️ II. Principes généraux de sécurité
⚡ Protection des personnes
L’installation doit protéger contre :
- Les contacts directs (risque d’électrocution)
➡️ Grâce aux dispositifs différentiels 30 mA - Les contacts indirects (fuites de courant vers les masses métalliques)
➡️ Grâce à la mise à la terre et à la liaison équipotentielle
Chaque circuit doit être protégé par un disjoncteur 🔌 adapté à sa section de câble, afin d’éviter tout échauffement ou court-circuit.
🧩 III. Le tableau électrique
Le tableau de répartition est le cœur du système ⚙️.
Il regroupe :
- Un disjoncteur général (souvent 500 mA),
- Des interrupteurs différentiels 30 mA (au moins un par 8 circuits maximum),
- Et des disjoncteurs divisionnaires protégeant chaque circuit individuellement.
👉 Chaque circuit doit être identifié clairement : prises, éclairage, lave-linge, four, etc.
Exemple :
- Four : disjoncteur 20 A – câble 2,5 mm²
- Plaque de cuisson : disjoncteur 32 A – câble 6 mm²
- Éclairage : disjoncteur 16 A – câble 1,5 mm²
- Prises de courant : disjoncteur 20 A – câble 2,5 mm²
🔋 IV. La mise à la terre et la liaison équipotentielle
La mise à la terre est une sécurité vitale ⚠️.
Elle permet d’évacuer vers le sol tout courant de fuite susceptible de parcourir une carcasse métallique (comme un four, un radiateur ou un luminaire).
Dans les pièces humides 💦 (salle de bains, buanderie), la liaison équipotentielle relie toutes les parties métalliques (tuyauteries, bâtis, huisseries, etc.) entre elles et à la terre.
➡️ Ainsi, aucun potentiel dangereux ne peut s’établir entre deux éléments conducteurs.

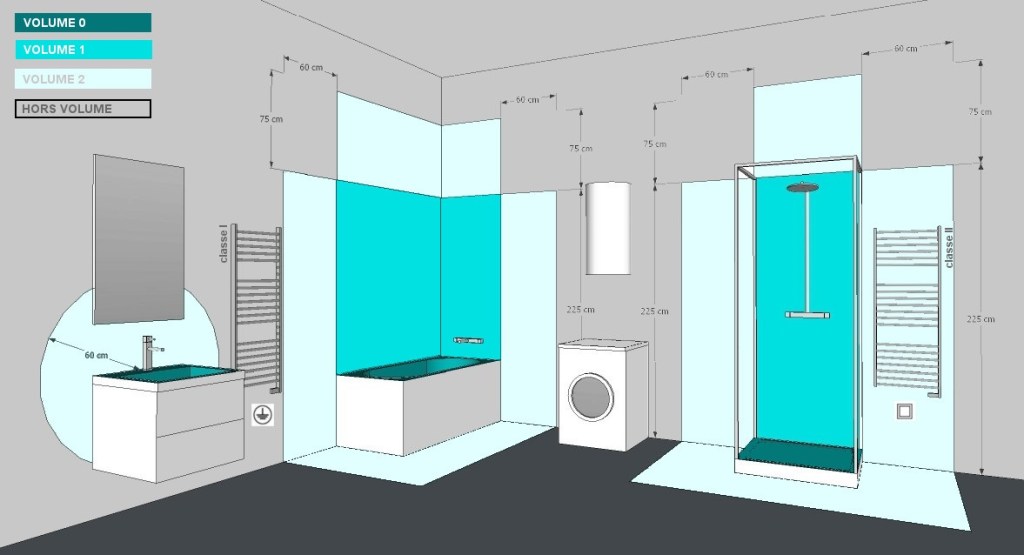

🚿 V. Les volumes dans les pièces humides
La norme NF C 15-100 définit des volumes de sécurité autour des baignoires et douches 🚿 :
| Volume | Zone | Alimentation autorisée |
|---|---|---|
| 0 | Volume intérieur (baignoire ou receveur) | 🚫 Aucun appareil électrique |
| 1 | Au-dessus du volume 0, jusqu’à 2,25 m de hauteur | ⚡ Très basse tension (≤ 50 V) uniquement |
| 2 | Zone de 60 cm autour du volume 1 | ✅ Appareils étanches autorisés (IPX4 minimum) |
| Hors volume | Au-delà de 60 cm | 🔌 Tous appareils électriques autorisés |
Exemples :
- ✅ Sèche-serviette étanche possible en volume 2
- 🚫 Interdiction de prise ou d’interrupteur en volume 0 et 1
💡 Les lavabos ne sont plus considérés comme des volumes humides selon la mise à jour de la norme.
🍳 VI. Les normes spécifiques à la cuisine
La cuisine est une pièce “technique” 🧑🍳 : elle concentre de nombreux circuits dédiés.
Un circuit dédié signifie qu’il ne dessert qu’un seul appareil.
| Équipement | Disjoncteur | Section du câble |
|---|---|---|
| Four | 20 A | 2,5 mm² |
| Plaque de cuisson | 32 A | 6 mm² |
| Lave-vaisselle | 20 A | 2,5 mm² |
| Hotte | 20 A | 2,5 mm² (peut être partagé) |
| Prises de crédence | 20 A max | 2,5 mm² – 6 prises max |
➡️ Les petits appareils comme cafetière, grille-pain ou micro-ondes peuvent partager un circuit de prises.
🔌 VII. Circuits, sections et protections
La norme définit la section minimale des conducteurs selon l’intensité du circuit :
| Type de circuit | Section (mm²) | Disjoncteur max | Nombre max de points |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A | 8 points lumineux |
| Prises | 2,5 mm² | 20 A | 12 prises |
| Prises (1,5 mm²) | 1,5 mm² | 16 A | 8 prises |
| Chauffage | 2,5 mm² | 20 A | 1 appareil dédié |
| Lave-linge | 2,5 mm² | 20 A | 1 appareil dédié |
👉 Les boîtes de dérivation doivent toujours être accessibles pour entretien et dépannage.
👉 Dans les cloisons isolées, les câbles doivent être passés en gaine ICTA.
👉 Pour les éclairages extérieurs, il faut utiliser du câble RO2V (résistant à l’humidité et à la chaleur).
🪜 VIII. Règles d’implantation
Quelques règles pratiques dictées par la norme :
- Une prise tous les 4 m² minimum dans le séjour si la pièce dépasse 30 m².
- Au moins 5 prises dans la cuisine, dont 4 au-dessus du plan de travail.
- Une hauteur minimale de 5 cm du sol fini pour les prises.
- Les interrupteurs doivent être à environ 1,10 m du sol.
💡 Ces détails garantissent confort, accessibilité et conformité.
🧰 IX. Cas particuliers et bonnes pratiques
- Dans les vides de construction, les câbles doivent être nus (sans gaine).
- Les portes métalliques ou à galandage dans les pièces humides doivent être mises à la terre.
- Les fenêtres avec encadrement métallique dans une salle de bains doivent également être reliées à la liaison équipotentielle.
🧠 Le mot d’ordre : tout élément métallique accessible doit être relié à la terre !
✅ X. Pourquoi respecter la norme ?
Respecter la NF C 15-100, c’est :
- 🔒 Garantir la sécurité des occupants
- 💰 Éviter les sinistres et refus d’assurance
- 🧾 Obtenir la conformité Consuel (indispensable avant mise en service EDF)
- 🧠 Assurer une installation durable, claire et évolutive
🎥 XI. Vidéos
⚡ Conclusion
La norme NF C 15-100 n’est pas qu’un ensemble de règles techniques : c’est la charte de sécurité et de bon sens de toute installation électrique 🔧.
Elle encadre la façon dont on distribue, protège et connecte l’énergie dans les logements.
La maîtriser, c’est savoir construire une installation fiable, durable et sûre 💪.
