Installer un parafoudre dans votre tableau électrique permet de protéger vos équipements électriques contre les surtensions, notamment celles causées par des éclairs. Voici les étapes et le matériel requis pour effectuer cette installation en toute sécurité.

Matériel nécessaire

• Disjoncteur 20 A
• Parafoudre AC
• Fil de terre 6 mm² (non fourni)
• Fil phase et neutre 2,5 mm² (non fourni)
• Fil 16 mm² ou 10 mm² pour se raccorder au bornier général du tableau électrique (non fourni)

Précautions avant l’installation

• Coupez l’alimentation électrique au niveau du disjoncteur principal pour éviter tout risque d’électrocution.
• Assurez-vous de disposer d’un espace suffisant dans votre tableau électrique pour accueillir le disjoncteur et le parafoudre.
• Respectez scrupuleusement les normes électriques en vigueur, notamment la NFC 15-100.

Étapes de montage

1. Connexion du disjoncteur 20 A au bornier général

• Raccordez le disjoncteur 20 A au bornier principal de votre tableau électrique.
• Utilisez des fils de section 16 mm² (ou 10 mm², à vérifier selon votre tableau).

2. Connexion du parafoudre au disjoncteur

• Connectez le parafoudre directement au disjoncteur 20 A.
• Utilisez des fils de section 2,5 mm² pour le raccordement phase et neutre.

3. Mise à la terre du parafoudre

• Reliez le parafoudre au bornier de terre de votre tableau électrique.
• Utilisez un fil de terre d’une section d’au moins 6 mm².
• La longueur de ce fil doit être aussi courte que possible, avec un maximum de 50 cm. Si cette distance excède 50 cm, utilisez un fil de section 16 mm² pour réduire la résistance.

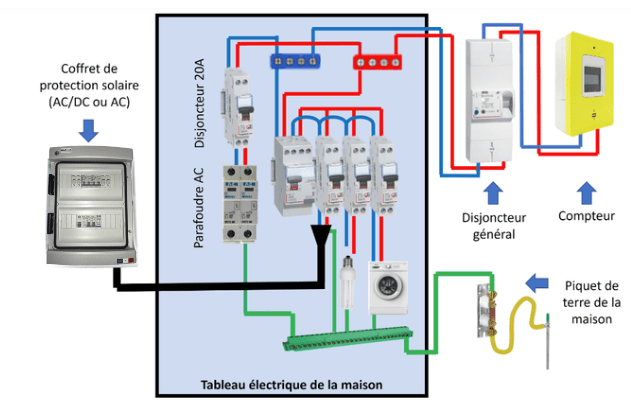

Schéma de raccordement

Voici un schéma général pour l’installation d’un parafoudre dans le tableau électrique :

1. Bornier principal (alimentation) → Disjoncteur 20 A
2. Disjoncteur 20 A → Parafoudre (phase et neutre)
3. Parafoudre → Bornier de terre

Conseils pratiques

• Assurez-vous que toutes les connexions soient fermement serrées pour éviter les échauffements.
• Utilisez des outils isolés pour manipuler les fils et les appareils.
• Si vous n’êtes pas certain de vos compétences, faites appel à un électricien professionnel.

En suivant ces étapes, vous protégerez efficacement votre installation électrique des surtensions et réduirez les risques de dégradations électriques. N’hésitez pas à consulter d’autres articles sur La Bible du Solaire pour des conseils supplémentaires en énergie solaire et protection électrique.
