Dans cet article, je vous présente en détail les schémas électriques généraux et les coffrets de protection pour les installations utilisant des micro-onduleurs, notamment ceux de marques comme Enphase, Apsystems, Hoymiles et Envertech.
Petit rappel sur les spécificités des disjoncteurs de 20A et 32A, ainsi que les sections de câbles adaptées à chaque configuration.
Rappel sur les calibres des disjoncteurs pour les installations solaires
Avant de plonger dans les schémas, il est essentiel de comprendre les bases du dimensionnement électrique pour une installation solaire :
- Disjoncteur de 20A :
- Utilisé pour une puissance installée maximale de 4,5 kWc.
- Section de câble recommandée : 2,5 mm² (dans la limite de 20 mètres).
- Disjoncteur de 32A :
- Adapté pour une puissance installée allant jusqu’à 7,04 kWc.
- Section de câble recommandée : 6 mm².
Ces valeurs sont cruciales pour garantir la sécurité et le bon fonctionnement de votre installation photovoltaïque.
Schémas électriques unifilaires pour micro-onduleurs
Je mets à votre disposition des schémas électriques unifilaires clairs et détaillés pour vous guider dans l’installation de votre système solaire. Ces schémas incluent des configurations avec et sans parafoudre, adaptées aux normes en vigueur et aux exigences du Consuel.

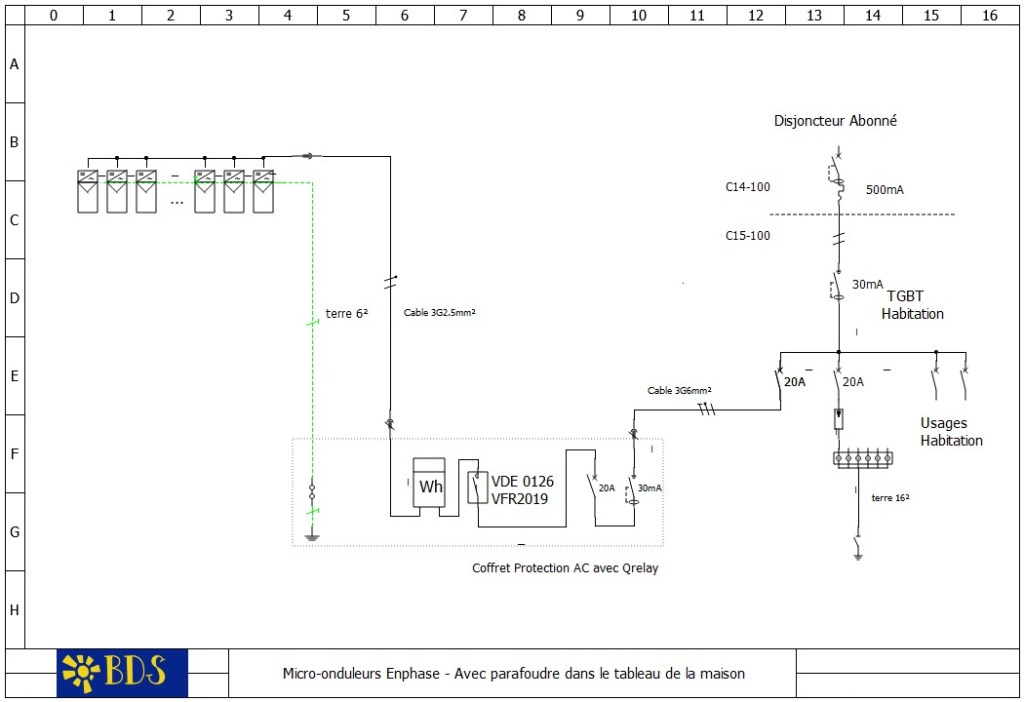

Schéma électrique unifilaire avec parafoudre ⚡
Ce schéma présente l’installation complète d’un système photovoltaïque avec micro-onduleurs, intégrant un parafoudre pour protéger l’installation contre les surtensions. Il est essentiel pour les zones exposées aux risques de foudre.
Schémas des coffrets de protection pour micro-onduleurs ⚡
Les coffrets de protection sont des éléments clés pour sécuriser votre installation. Voici les configurations disponibles :

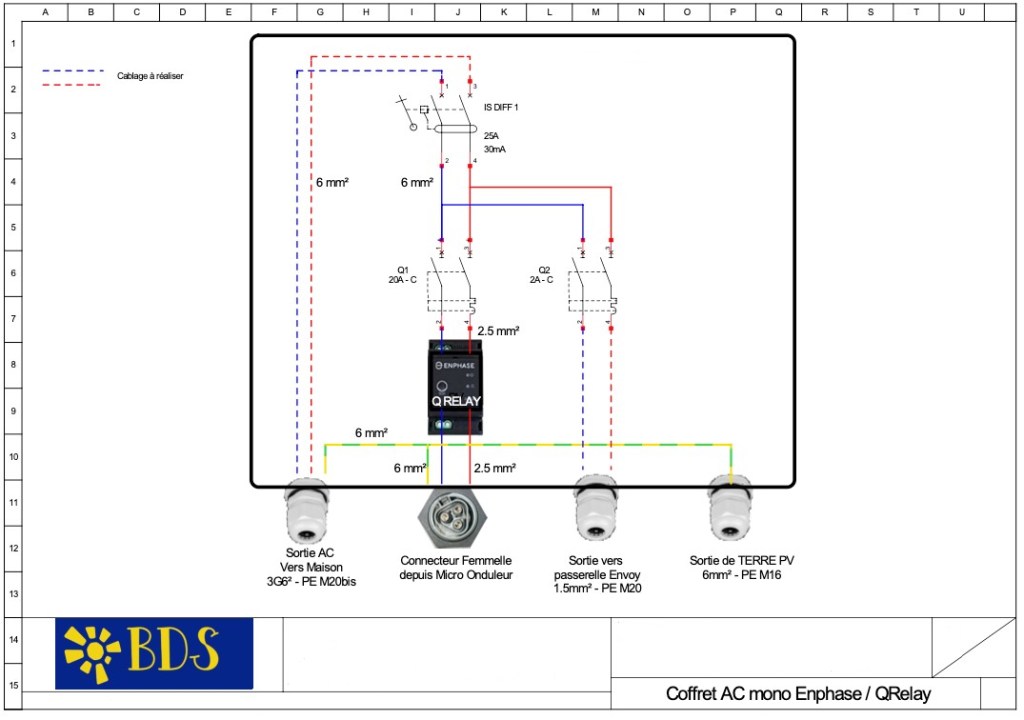

⚡ 1 ligne de panneaux avec micro-onduleurs Enphase sans parafoudre – Monophasé ⬇️

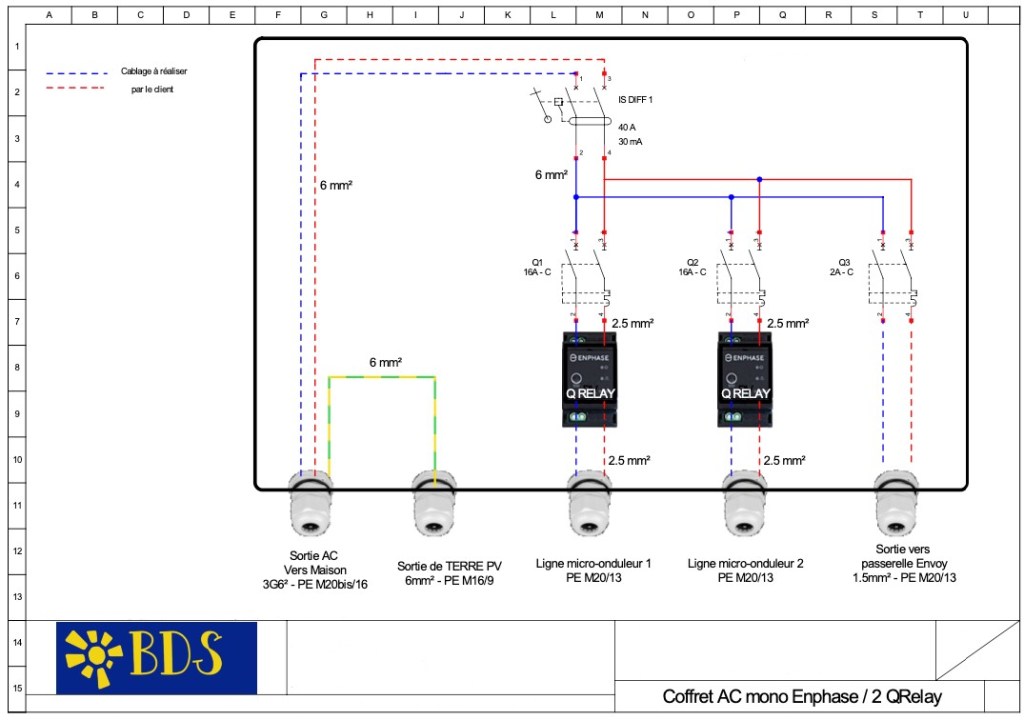

⚡ 2 lignes de panneaux avec micro-onduleurs Enphase sans parafoudre – Monophasé ⬇️

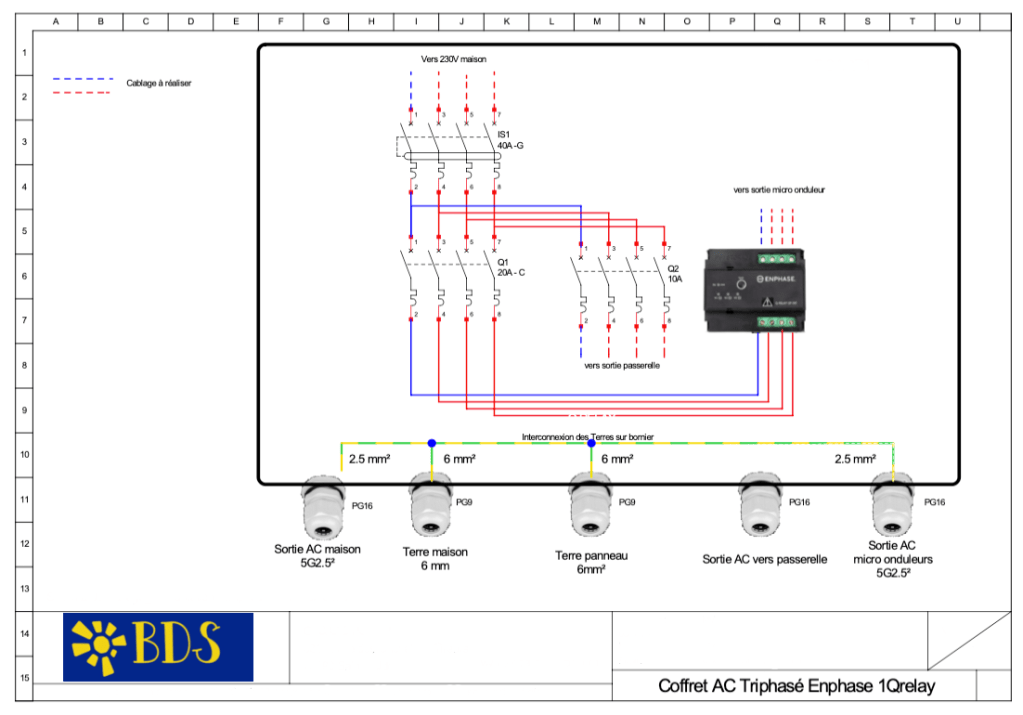

⚡ 1 ligne de panneaux avec micro-onduleurs Enphase sans parafoudre – Triphasé ⬇️
⚡ 1 ligne de panneaux avec micro-onduleurs – Disjoncteur 20A – sans parafoudre ⬇️

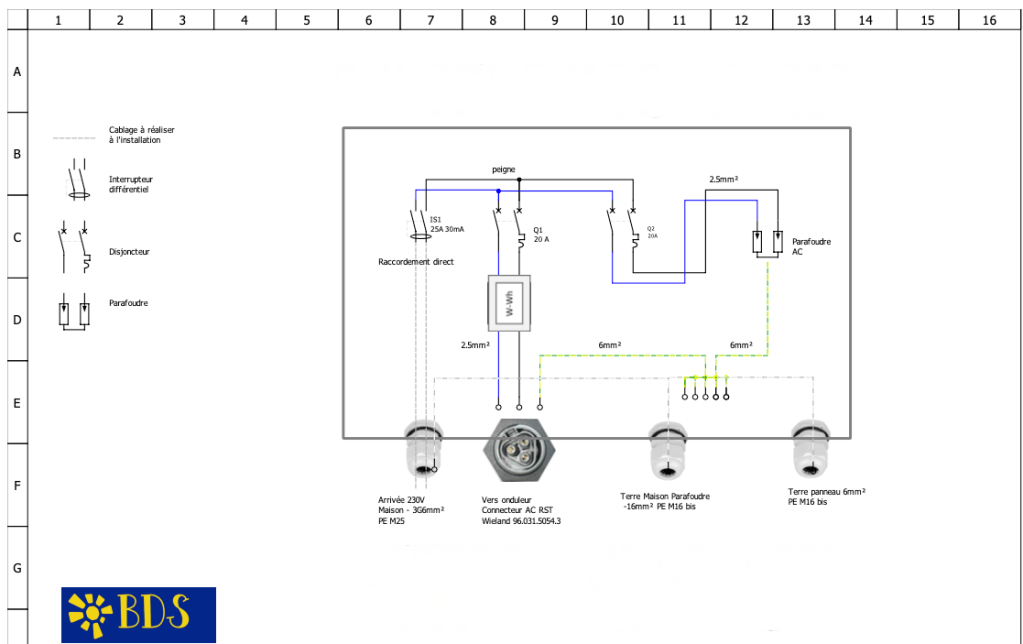

⚡ 1 ligne de panneaux avec micro-onduleurs – Disjoncteur 20A – avec parafoudre ⬇️
Pourquoi choisir des micro-onduleurs ?
Les micro-onduleurs, comme ceux d’Enphase, Apsystems, Hoymiles ou Envertech, offrent de nombreux avantages :
- Optimisation de la production : Chaque panneau fonctionne indépendamment, maximisant la production même en cas d’ombrage partiel.
- Sécurité : Installation avec câbles AC uniquement, limitant les risques électriques.
- Suivi précis : Surveillance individuelle de chaque panneau pour une maintenance simplifiée.
Conseils pour une installation réussie
- Respectez les normes électriques : Assurez-vous que votre installation est conforme aux normes en vigueur (NF C 15-100, etc.).
- Choisissez les bons disjoncteurs : Adaptez le calibre (20A ou 32A) à la puissance de votre installation.
- Utilisez des câbles de section adaptée : 2,5 mm² pour les petites installations, 6 mm² pour les plus grandes. La mise à la terre du système est toujours en 6 mm².
- Protégez votre installation : Intégrez un parafoudre si nécessaire, surtout dans les zones exposées.
Que vous soyez un professionnel du solaire ou un particulier souhaitant installer un système photovoltaïque, nos schémas électriques détaillés vous guideront pas à pas. Sur Bible du Solaire, vous trouverez toutes les ressources nécessaires pour réaliser une installation solaire de A à Z, en respectant les normes et en garantissant la sécurité de votre système.
